| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | SB2207003 |
| Ποσότητα παραγγελίας min: | 2 σύνολα |
| Τιμή: | $70/ Piece |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 62 ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 500 σύνολα/μήνας |
| μήκος: | 503 χιλιοστά | Γωνία άξονων: | 90° |
|---|---|---|---|
| Μονάδα μέτρησης: | 6.5 | Εξωτερική διάμετρος: | 119.07 |
| Κατεύθυνση: | Δεξής | Σκληρότητα: | 58-62 HRC |
| Επισημαίνω: | Δεξής σπειροειδής άξονας εργαλείων λοξοτμήσεων,σπειροειδής άξονας εργαλείων 6,5 ενότητα |
||

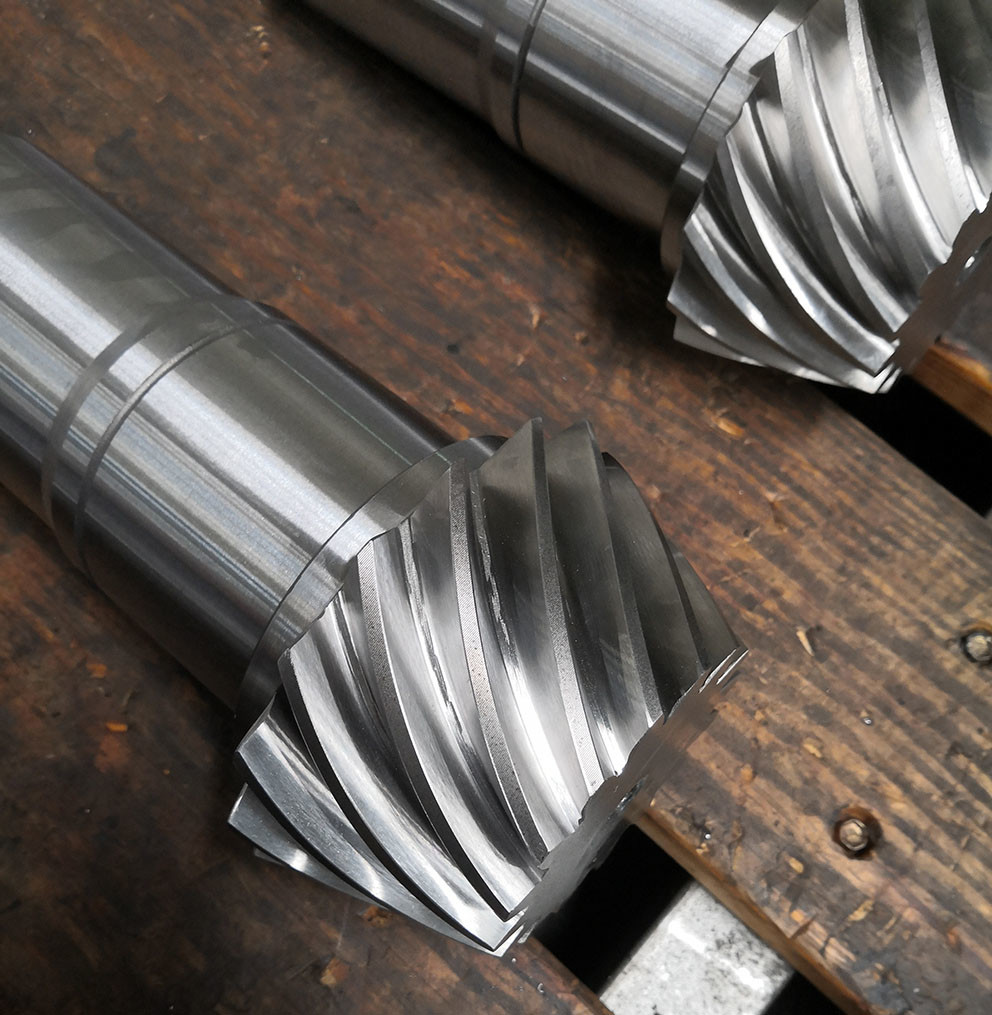

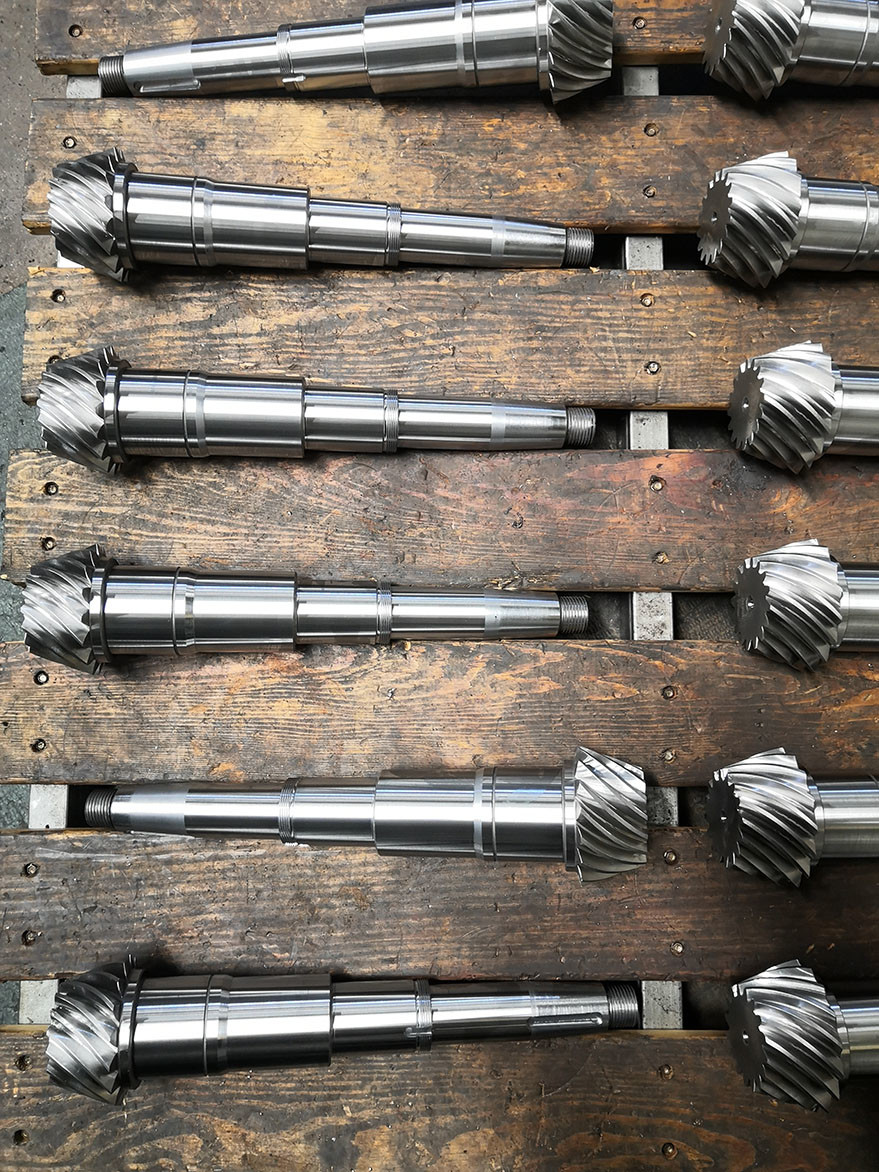

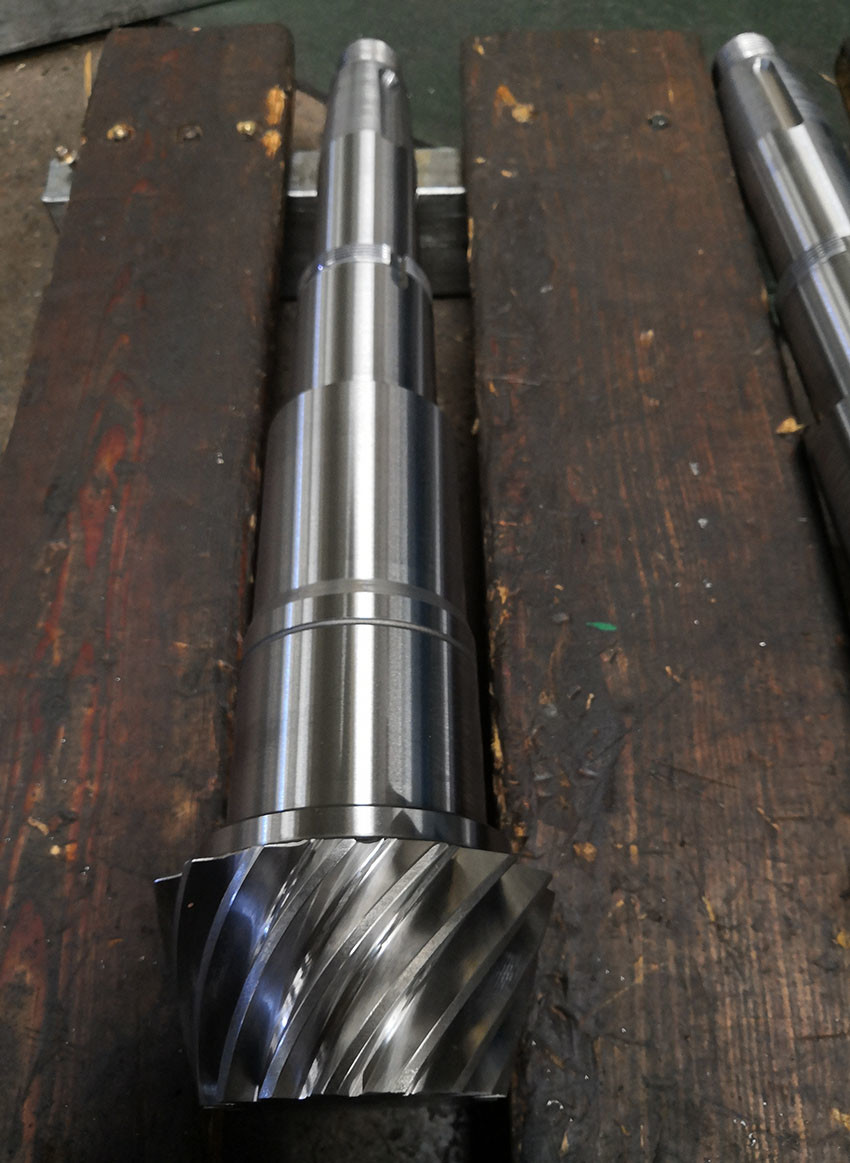

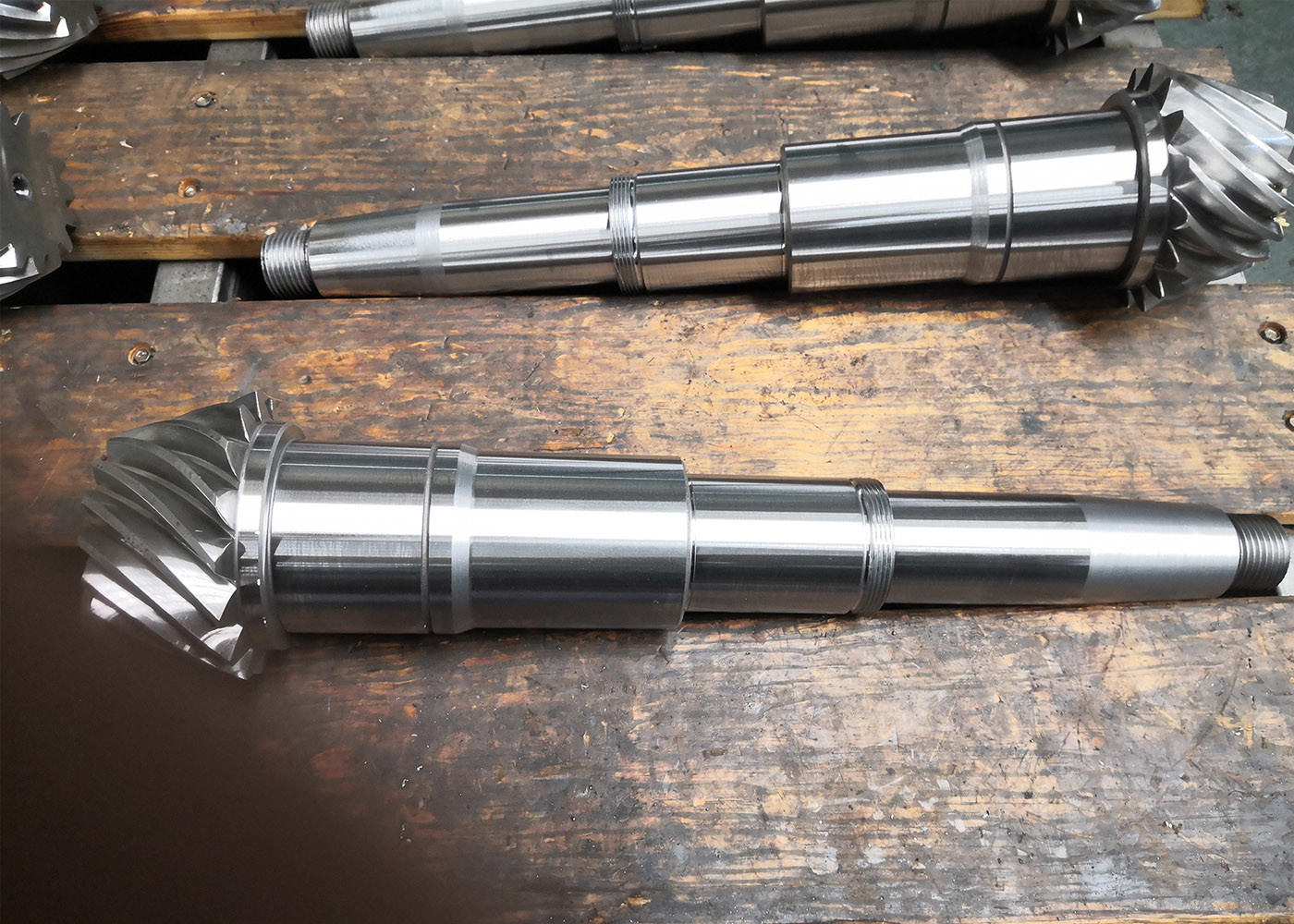

1) Περιγραφή του άξονα κωνικού γραναζιού
Αυτό το κωνικό γρανάζι είναι 6.5M 16T με συνολικό μήκος 503mm
Η τραχύτητα του άξονα είναι Ra 0.8
Η διάμετρος της άκρης είναι Φ119.07
2) Κατασκευή κωνικού γραναζιού
Υλικό είναι Σβήσιμο και σκλήρυνση 260-280 HB
Θερμική επεξεργασία ανθράκωσης 58-62 HRC
Βάθος σκληρυμένου στρώματος 1.4-1.8mm
Σκληρότητα πυρήνα 35-42 HRC

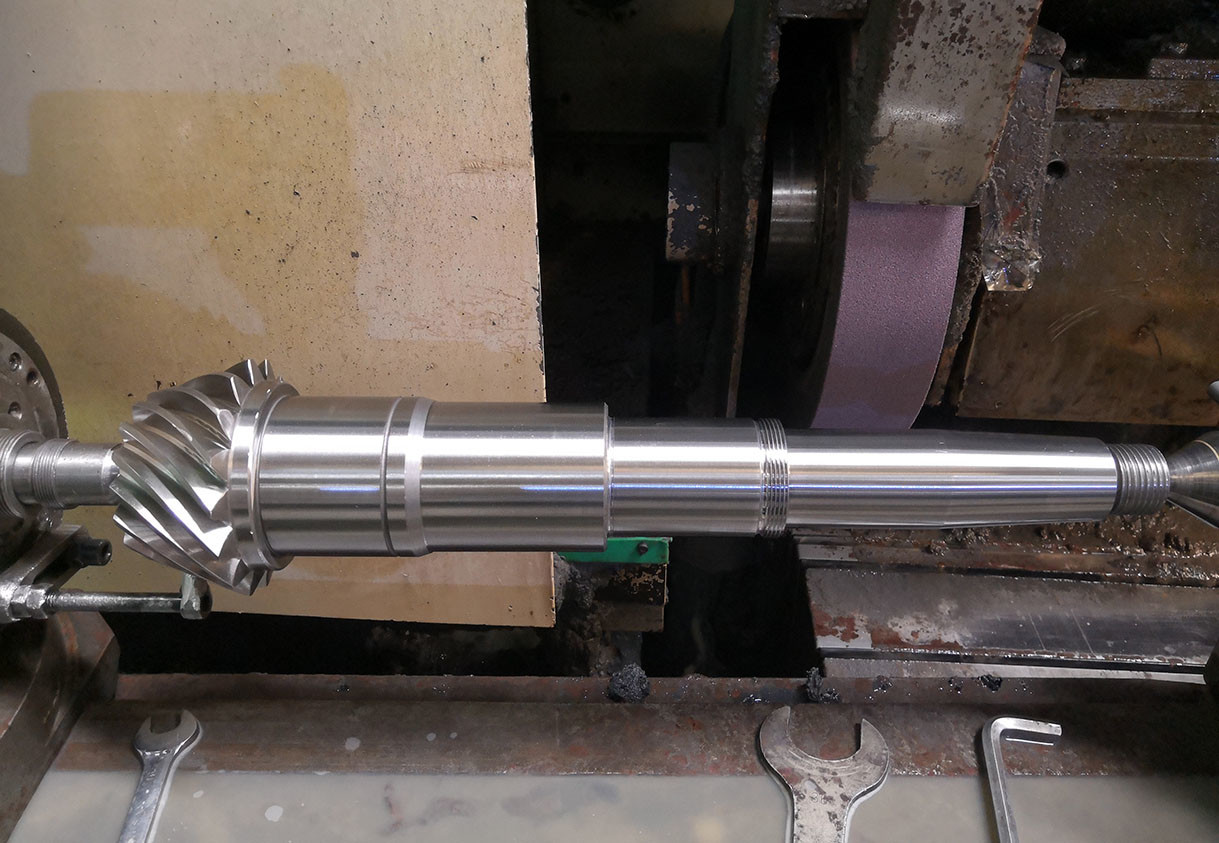

Άλεση γραναζιού και τρόχισμα γραναζιού
| Προϊόντα | Άξονας κωνικού γραναζιού |
| Κατασκευασμένο κατά παραγγελία | √ |
| Υλικό | 20CrMnTi |
| Κατασκευή δοντιών γραναζιού | Άλεση γραναζιού/Τρόχισμα γραναζιού |
| Τρόχισμα δοντιών γραναζιού | √ |
| Module (M) | 6.5 |
| Αριθμός δοντιών (Z) | 16 |
| Γωνία πίεσης (α) | 20° |
| Γωνία μολύβδου | 35° |
| Βαθμός ακρίβειας | ISO 6 Grade/ AGMA 11Grade |
| Θερμική επεξεργασία | Ανθράκωση |
| Σκληρότητα επιφάνειας | 58-62HRC |
| ΣΥΓΚΡΙΣΗ ΒΑΘΜΩΝ ΚΩΔΙΚΩΝ ΧΑΛΥΒΑ | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Εξοπλισμός παραγωγής
Διαδικασία παραγωγής
Σφυρηλάτηση Μηχανουργική Κοπή
Θερμική επεξεργασία Τρόχισμα Επιθεώρηση
