| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YZGEAR |
| Αριθμό μοντέλου: | BG220804001 |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
| Τιμή: | $300.0/Set |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 55 ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T, Western Union |
| Δυνατότητα προσφοράς: | 200 σύνολα/μήνας |
| ΔΠ: | 2.822 | Αριθμός δοντιών: | 52 |
|---|---|---|---|
| Ετικέτα: | Οργανωτής κατασκευής | Τύπος προφίλ: | Κωνικό εργαλείο |
| ΕΠΙΤΡΟΠΗ: | Σχηματισμός εργαλείων | Γωνία πισσών: | 35°21' |
| Επισημαίνω: | 9 Module 90 Degree Spur Gear,9 Module ίσιο κωνικό γρανάζι,90 Degree Spur Gear Straight Tooth |
||

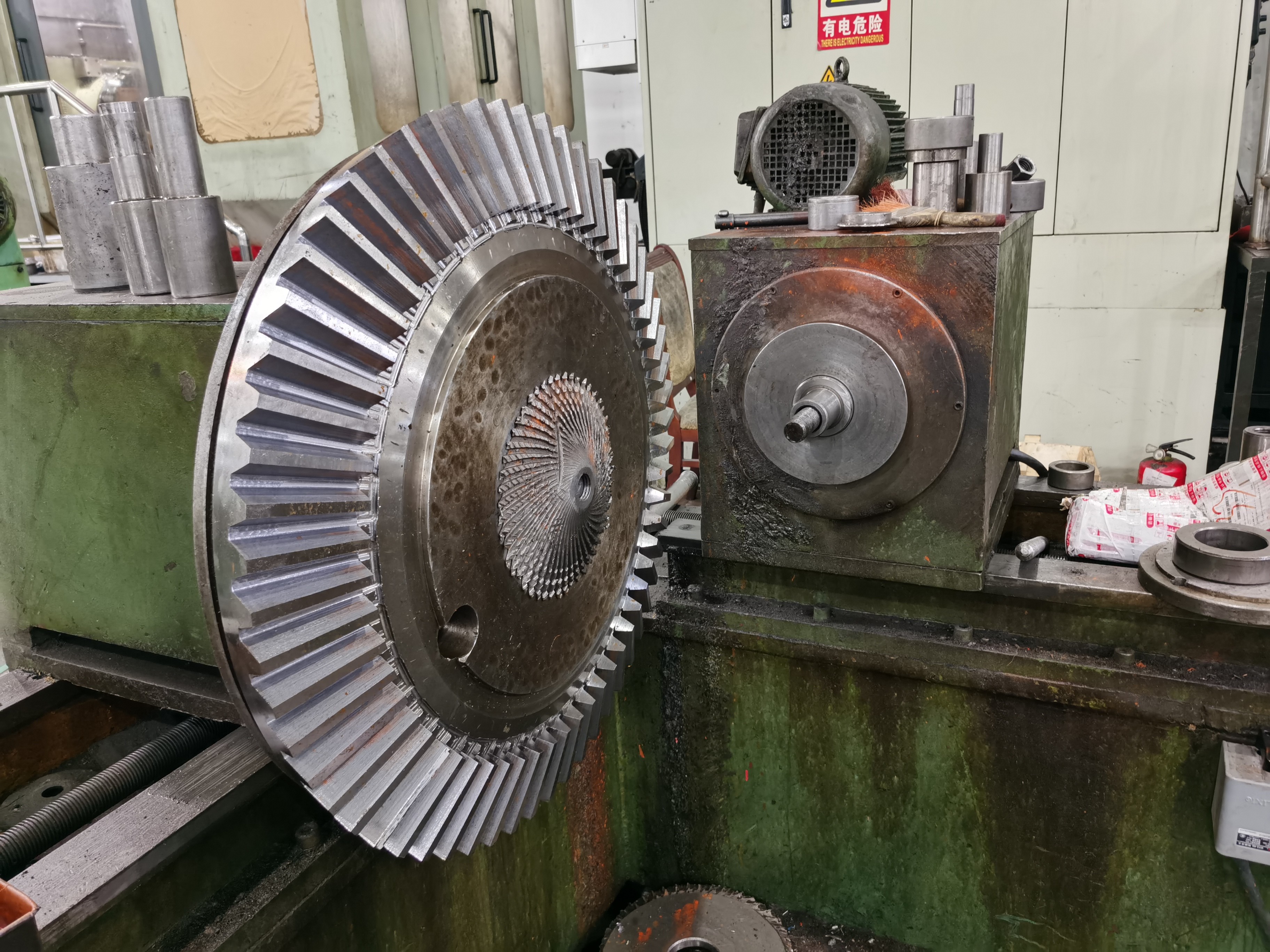

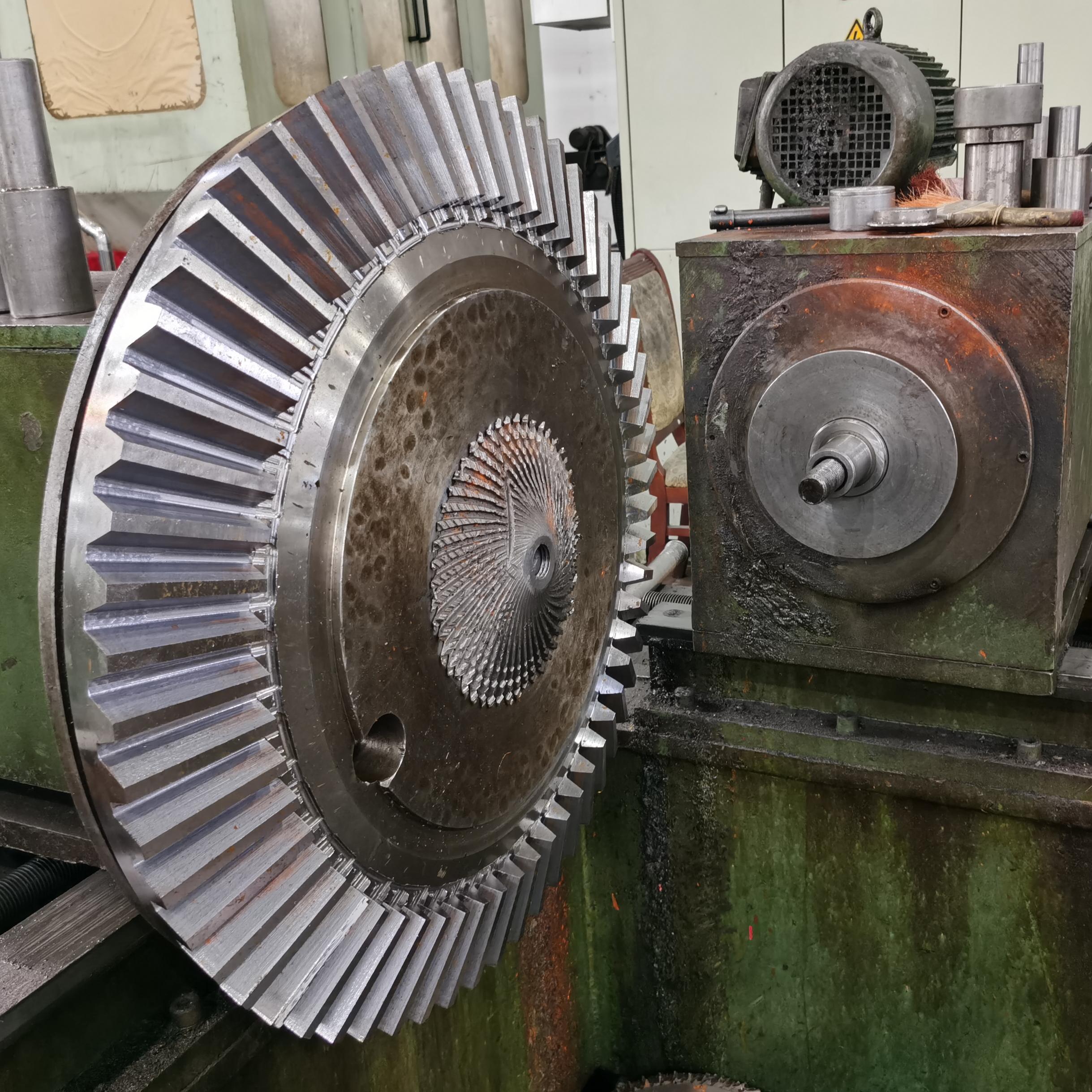

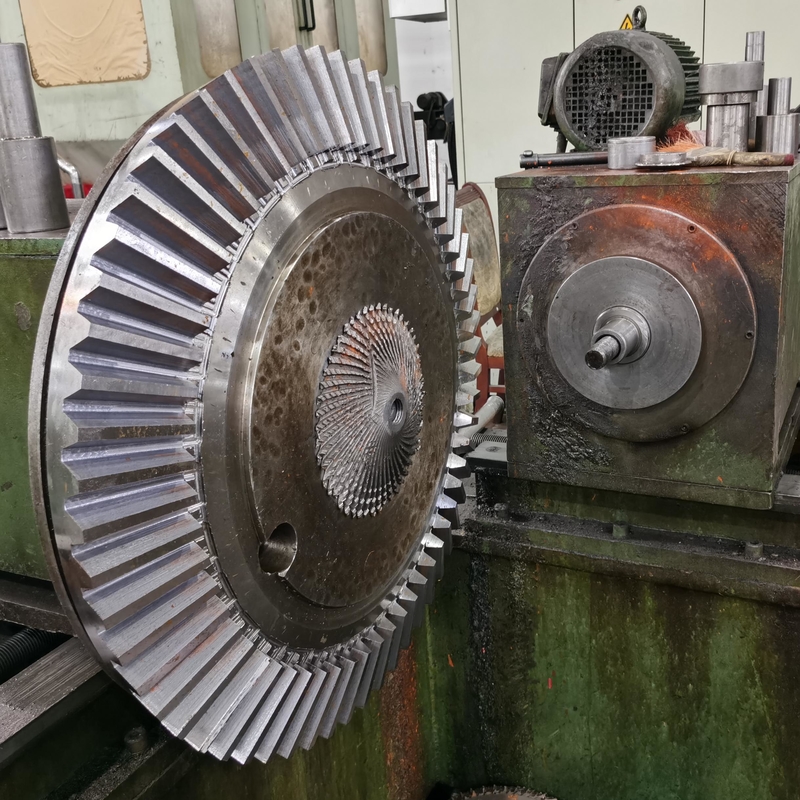

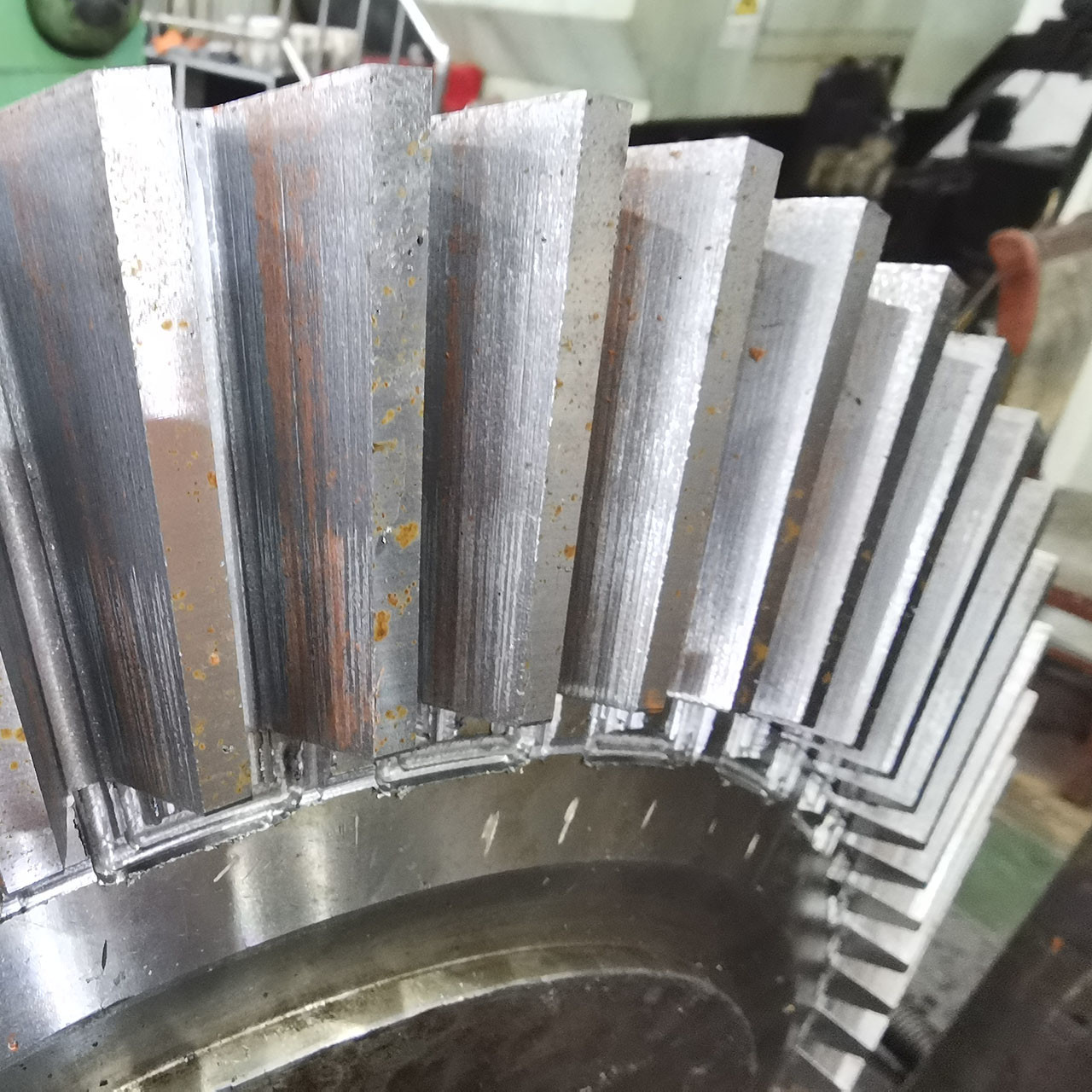

9 Μονάδα 90° Κονφλεξής γραμμής μετατροπής Καθαρή κούκλα
1) Περιγραφή του στρογγυλού στρογγυλού εργαλείου
Τα γρανάζια βέβλου τοποθετούνται πάντοτε σε άξονες με απόσταση 90°.
Τα γρανάζια βελονισμού είναι γρανάζια στα οποία οι άξονες των δύο άξονων διασταυρώνονται και οι οδοντοπαραγωγικές όψεις των γρανάζων
οι ίδιοι είναι κωνικά σχηματισμένοι.
2) Εφαρμογές των ευθείων κεκλιμένων εργαλείων
Ηλεκτρικά εργαλεία, μηχανήματα εργαλείων, συντρίμμια, τυπογραφεία.
3) Χαρακτηριστικά της ευθείας κωνικής γραμμής
α) Η ευθεία κωνική μηχανή μπορεί να παρέχει αναλογίες μείωσης μέχρι περίπου 1:5
β) Η κατασκευή ευθείας κλίσης είναι εύκολη.
4) Σημαντικές ιδιότητες των στρογγυλών εργαλείων
Δύο σημαντικές έννοιες στην τροχονόμηση είναι η επιφάνεια και η γωνία της γωνίας.
| Προϊόντα | Καθαρό εξοπλισμό βελονισμού |
| Προσαρμοσμένα | √ |
| Γωνία άξονα | 90° |
| Κατασκευή οδοντοστοιχείων | Σχηματισμός εργαλείων |
| Στρίψιμο δοντιών | |
| Μονάδα (M) | 9 |
| Αριθμός δοντιών (Z) | 57 |
| Γωνία πίεσης (α) | 20° |
| Αξία ακρίβειας δοντιών | Τάξη ISO 8-9 |
| Θερμική επεξεργασία | Καρβουρίσματος/Σκληρώσεως με επαγωγή |
| Σκληρότητα επιφάνειας | Πινιόν 58-62 HRC Γυμνάσιο 50-55 HRC |
| Σύγκριση των ειδών χάλυβα | |||||
| Κίνα/Βρετανία | ISO | ΓΟΣΤ | ΑΣΤΜ | ΔΕΣ | ΔΙΝ |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ΧΜ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
