| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | SB22081503 |
| Ποσότητα παραγγελίας min: | 2 σύνολα |
| Τιμή: | $70/ Piece |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 62 ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 500 σύνολα/μήνας |
| μήκος: | 503 χιλιοστά | Γωνία άξονων: | 90° |
|---|---|---|---|
| ΔΠ: | 3.907 | Υλικό: | 20CrMnTi |
| Γωνία πισσών: | 16°13 | Γωνία ρίζας: | 14°51' |
| Επισημαίνω: | 6.5 σπειροειδής άξονας εργαλείων Gleason ενότητας,Εργαλεία και άξονες μετάδοσης,6.5 εργαλεία και άξονες μετάδοσης ενότητας |
||

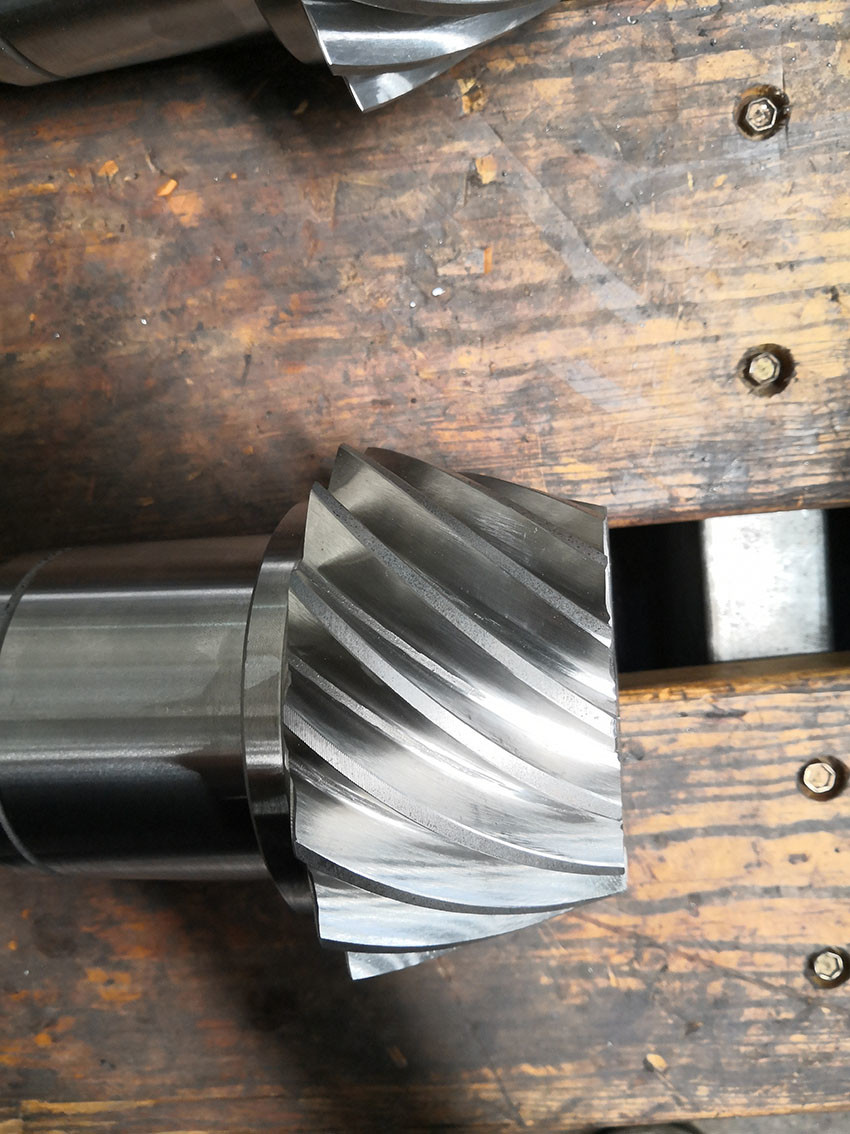

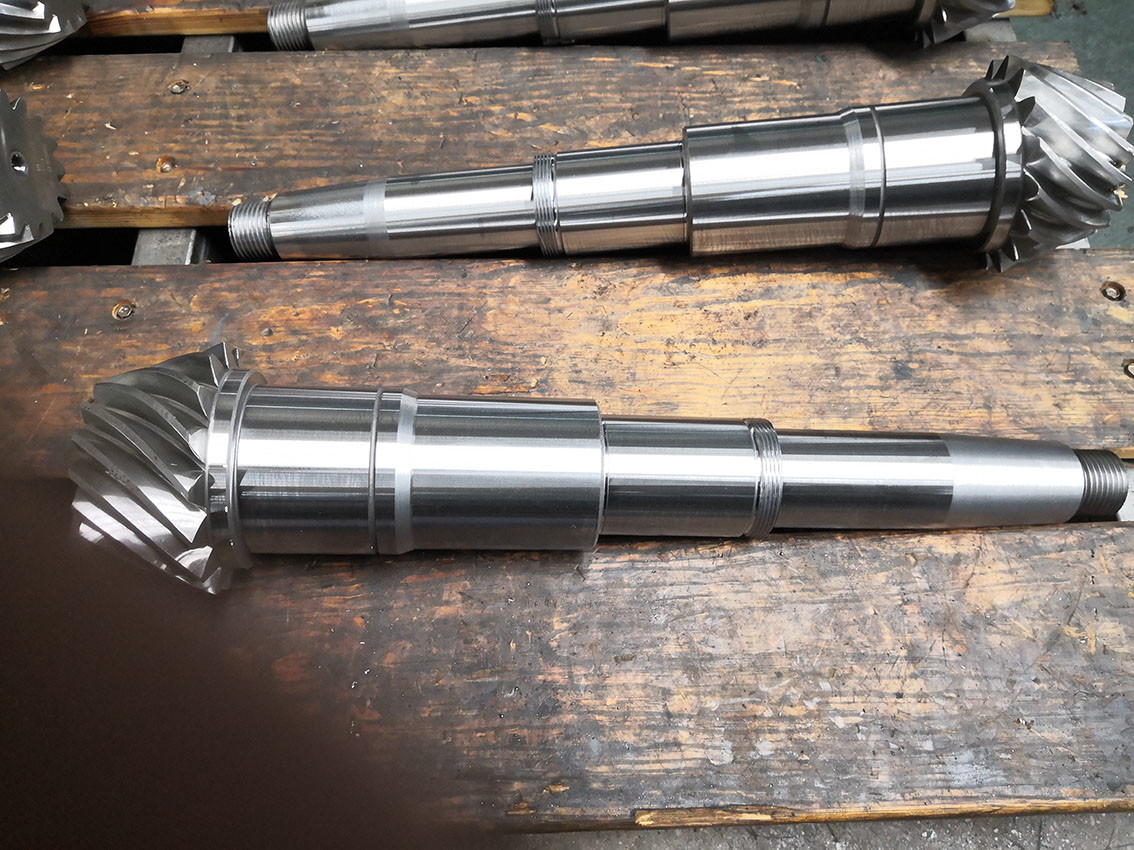

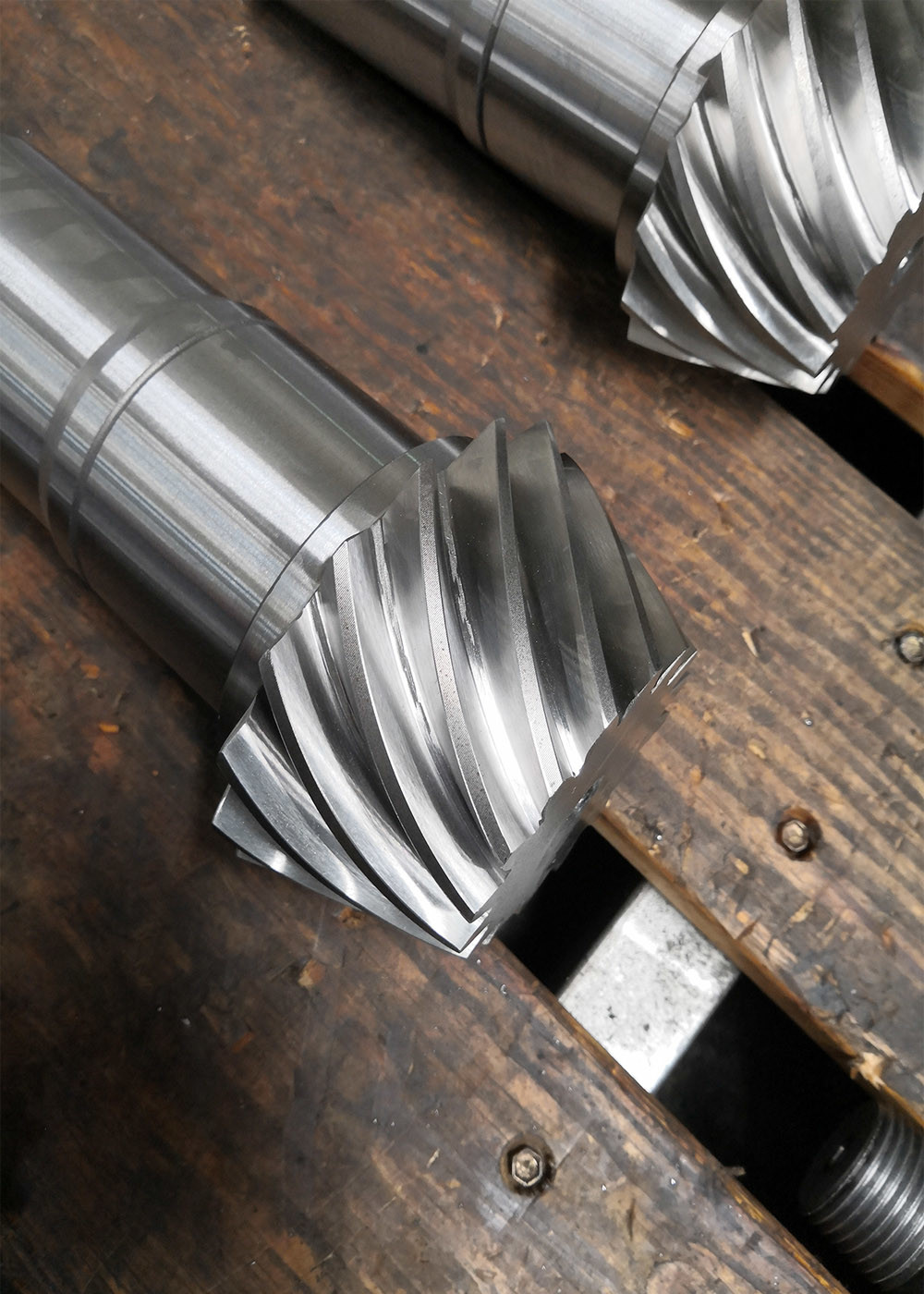

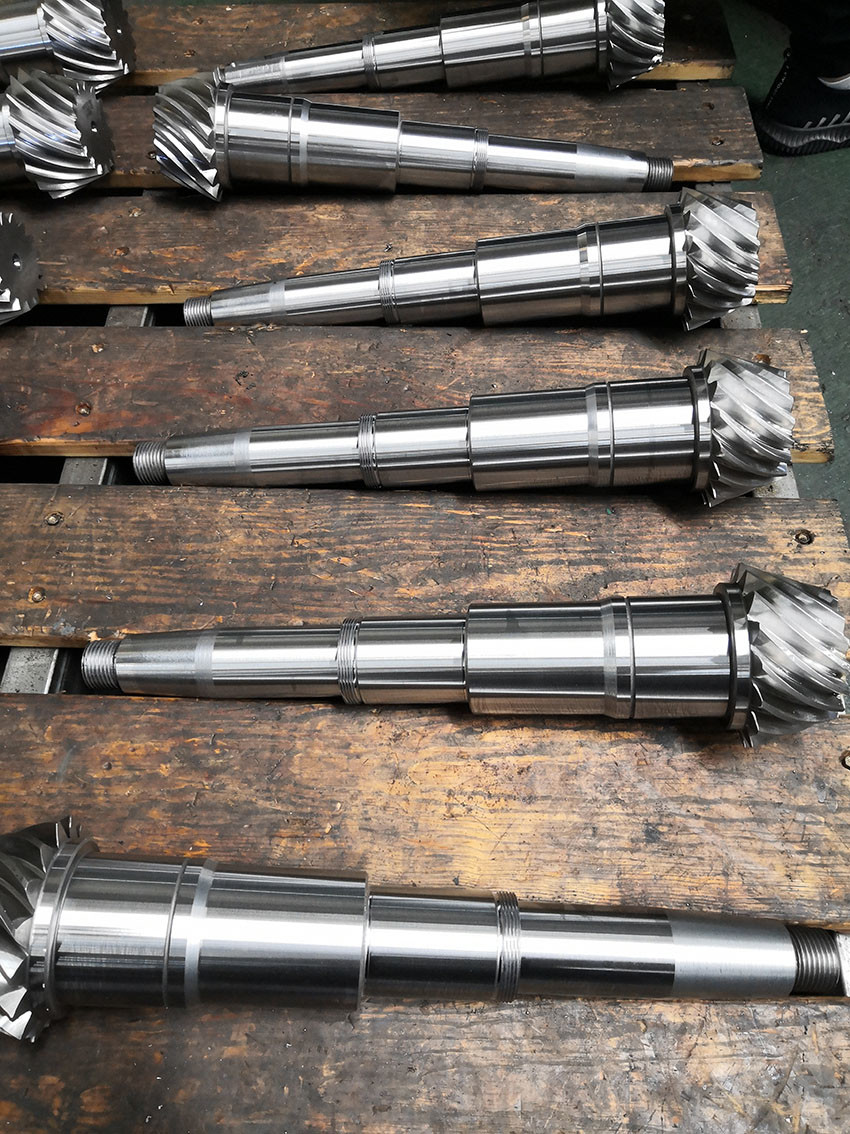

1) Περιγραφή του άξονα κωνικού γραναζιού σπειροειδούς
Αυτό το σπειροειδές κωνικό γρανάζι είναι 6,5 M 16T με συνολικό μήκος 503 mm
Η τραχύτητα του άξονα είναι Ra 0.8
Η εξωτερική διάμετρος είναι Φ119.07
2) Κατασκευή σπειροειδών κωνικών γραναζιών
Το υλικό είναι σκληρυμένο και μετριασμένο 260-280 HB
Θερμική επεξεργασία ενανθράκωσης 58-62 HRC
Βάθος σκληρυμένου στρώματος 1,4-1,8 mm
Σκληρότητα πυρήνα 35-42 HRC
Φρεζάρισμα γραναζιών και λείανση γραναζιών
| Products | Spiral Bevel Gear Shaft |
| Custom Made | √ |
| Material | 20CrMnTi |
| Gear Teeth Manufacturing | Gear Milling/Gear Grinding |
| Gear Teeth Grinding | √ |
| Module (M) | 6.5 |
| Number of Teeth (Z) | 16 |
| Pressure Angle (α) | 20° |
| Lead Angle | 35° |
| Accuracy Grade | ISO 6 Grade/ AGMA 11Grade |
| Heat Treatment | Carburizing |
| Surface Hardness | 58-62HRC |
| STEEL CODE GRADES COMPARISON | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Production Equipment
Production Process
Forging Machining Cutting
Heat Treatment Grinding Inspection
