| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | SB22082107 |
| Ποσότητα παραγγελίας min: | 2 σύνολα |
| Τιμή: | $70/ Piece |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 62 ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 500 σύνολα/μήνας |
| ΔΠ: | 1.8 | Διάμετρος πισσών: | Φ677.33 |
|---|---|---|---|
| Εξωτερική διάμετρος: | Φ688.85 | Γωνία πισσών: | 53°7'48 ̊ |
| Γωνία προσώπου: | 54°25'43" | Πλάτος προσώπου: | 127 χιλιοστά |
| Επισημαίνω: | Σπειροειδές εργαλείο λοξοτμήσεων DP1.8 48T,Εργαλείο λοξοτμήσεων DP1.8 48T gleason,Σπειροειδές εργαλείο λοξοτμήσεων τύπων Gleason |
||

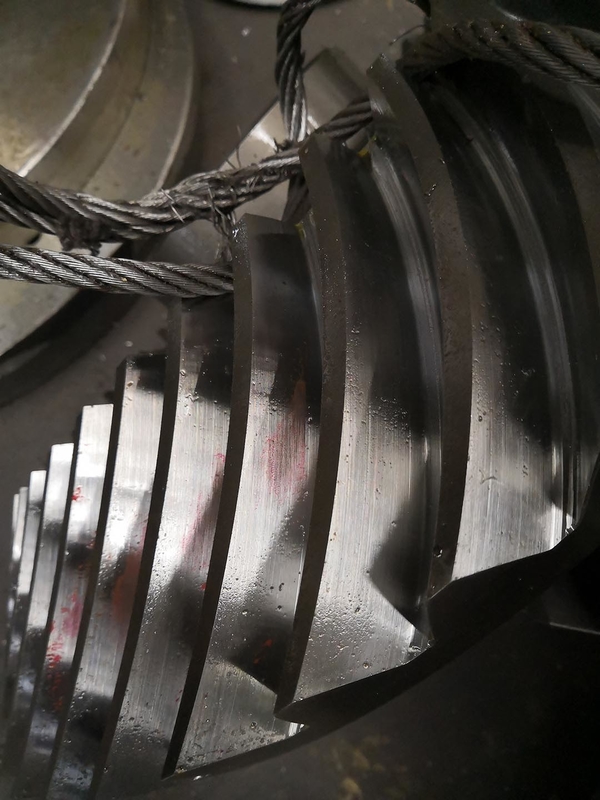

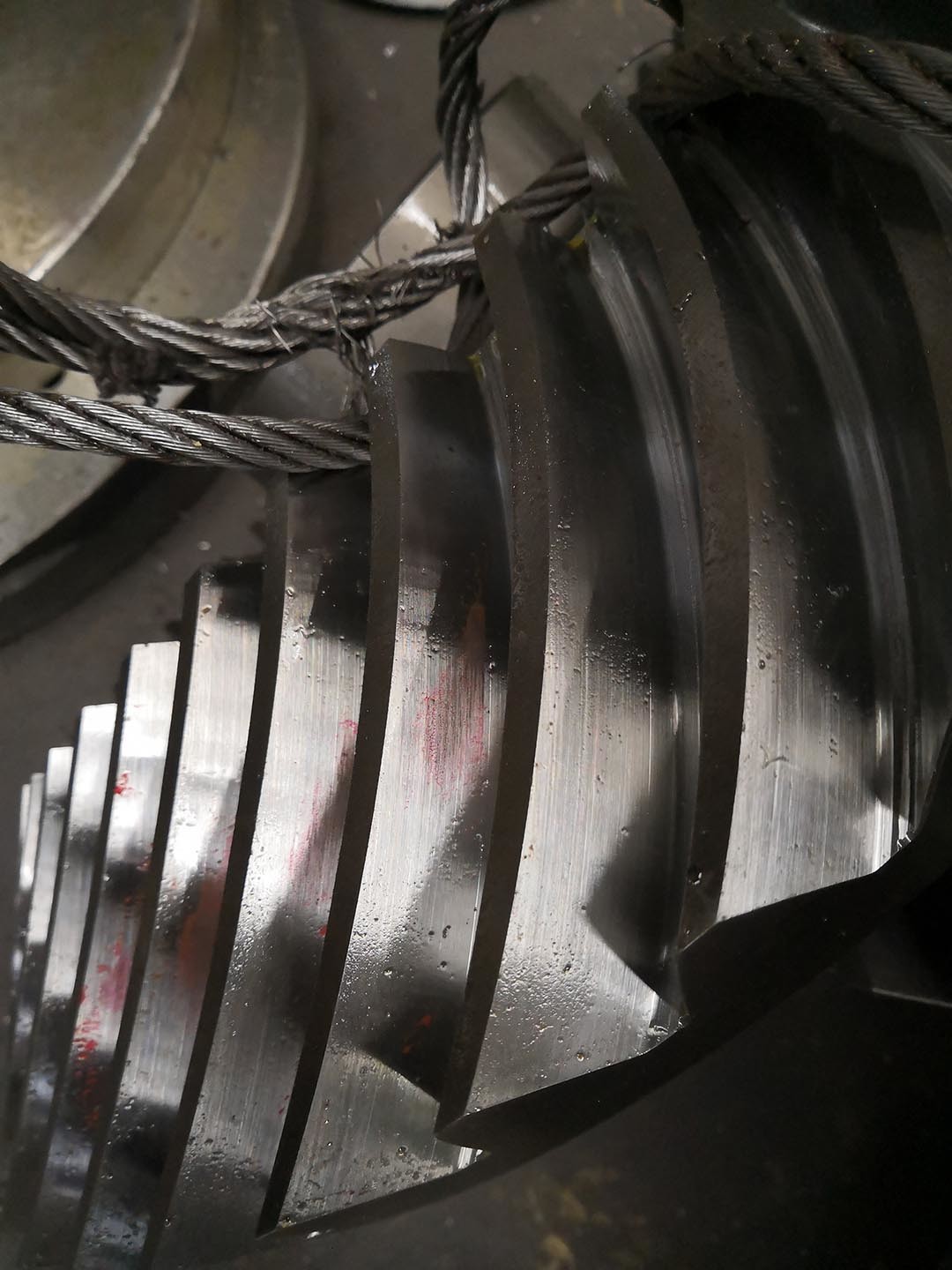

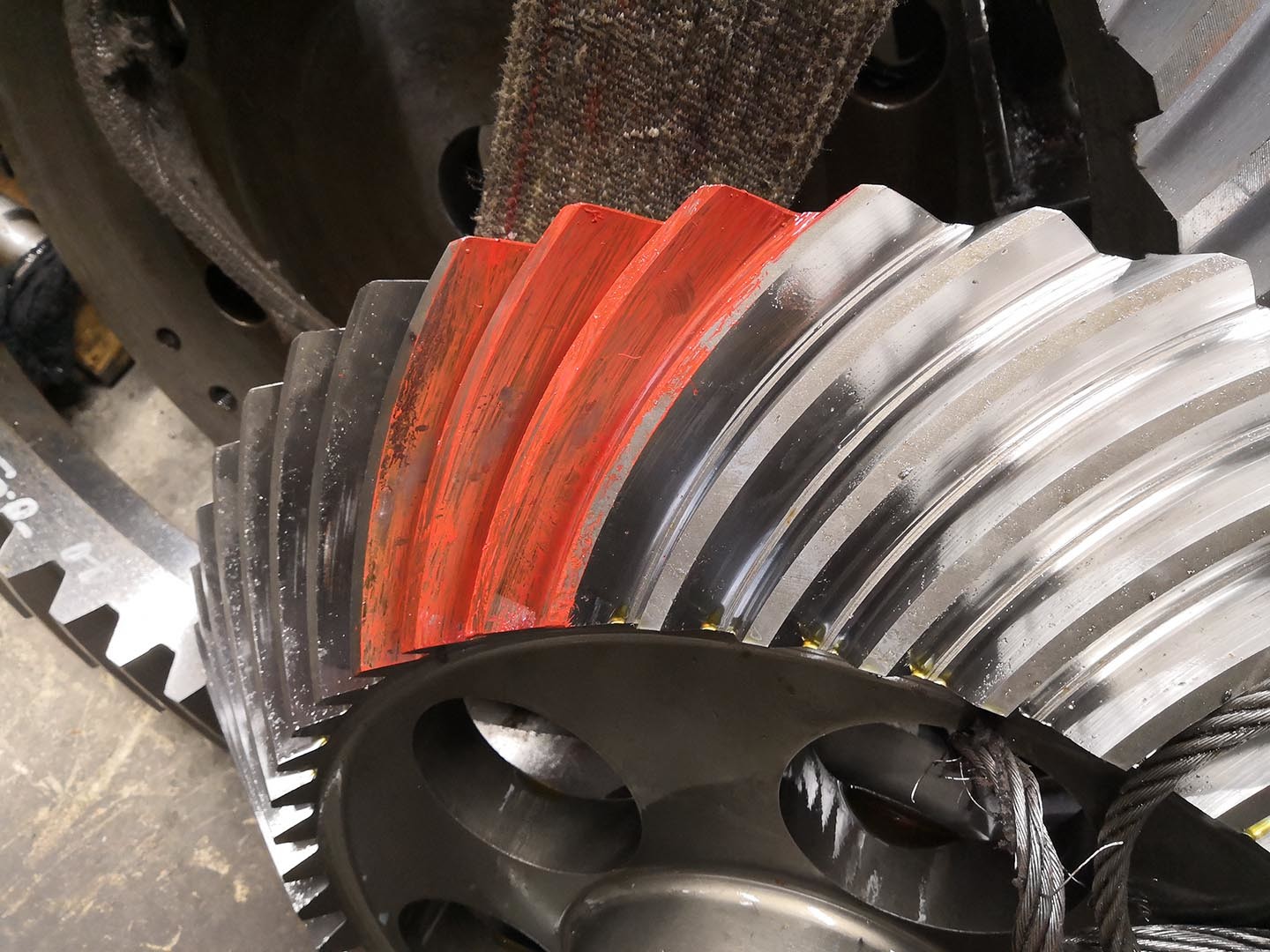

1) Χαρακτηριστικά του Spiral Bevel Gear
Τα κωνικά γρανάζια έχουν τα δόντια τους σχηματισμένα κατά μήκος σπειροειδών γραμμών. Είναι κάπως ανάλογα με τα κυλινδρικά
τύπου ελικοειδή γρανάζια, στο ότι τα δόντια είναι γωνιακά. Ωστόσο, με τα σπειροειδή γρανάζια, τα δόντια είναι επίσης καμπύλα.
Τα σπειροειδή κωνικά γρανάζια έχουν πλεονέκτημα αντοχής, ταλάντωσης και επιπέδου θορύβου σε σχέση με τα ευθύγραμμα κωνικά γρανάζια.
Το μειονέκτημα των σπειροειδών κωνικών γραναζιών είναι ότι παράγουν αξονικό φορτίο ώσης. Επομένως, απαιτείται σωστή έδραση
τοποθεσία και σταθερή στήριξη για τη συναρμολόγησή τους.
| Προϊόντα | Σετ σπειροειδών κωνικών γραναζιών |
| Κατασκευασμένο κατά παραγγελία | √ |
| Υλικό | SAE 4320/ 20CrNi2MoA |
| Κατασκευή δοντιών γραναζιού | Φρεζάρισμα γραναζιού/Λείανση γραναζιού |
| Λείανση δοντιών γραναζιού | |
| DP | 1.8 |
| Αριθμός δοντιών (Z) | 48 |
| Γωνία πίεσης (α) | 20° |
| Γωνία έλικας (β) | 35° |
| Βαθμός ακρίβειας δοντιών | AGMA 10-11Grade |
| Θερμική επεξεργασία | Ενανθράκωση |
| Σκληρότητα επιφάνειας | 58-62 HRC |
| ΣΥΓΚΡΙΣΗ ΒΑΘΜΩΝ ΚΩΔΙΚΩΝ ΧΑΛΥΒΑ | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Εξοπλισμός παραγωγής
Διαδικασία παραγωγής
Σφυρηλάτηση Μηχανική κατεργασία Κοπή
Θερμική επεξεργασία Λείανση Έλεγχος
