| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | GS22082504 |
| Ποσότητα παραγγελίας min: | 5 κομμάτια |
| Τιμή: | $35.0/Piece |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 60 ημέρες |
| Όροι πληρωμής: | L/C, D/P, Western Union, T/T |
| Δυνατότητα προσφοράς: | 300 κομμάτια/μήνας |
| υλικό: | 20CrMnTi | Κατασκευή: | Διεύρυνση με φρέζα εργαλείων |
|---|---|---|---|
| μήκος: | 220 χιλιοστά | Γωνία έλικας: | 0° |
| Σκληρότητα: | 58-62 HRC | Στρώμα σκληρότητας: | 0.5-0.8 χιλ. |
| Επισημαίνω: | Άξονας εργαλείων μετάδοσης για τους μειωτές ταχύτητας,3 άξονας εργαλείων κεντρισμάτων μετάδοσης ενότητας,Ευθύς άξονας εργαλείων μετάδοσης δοντιών |
||

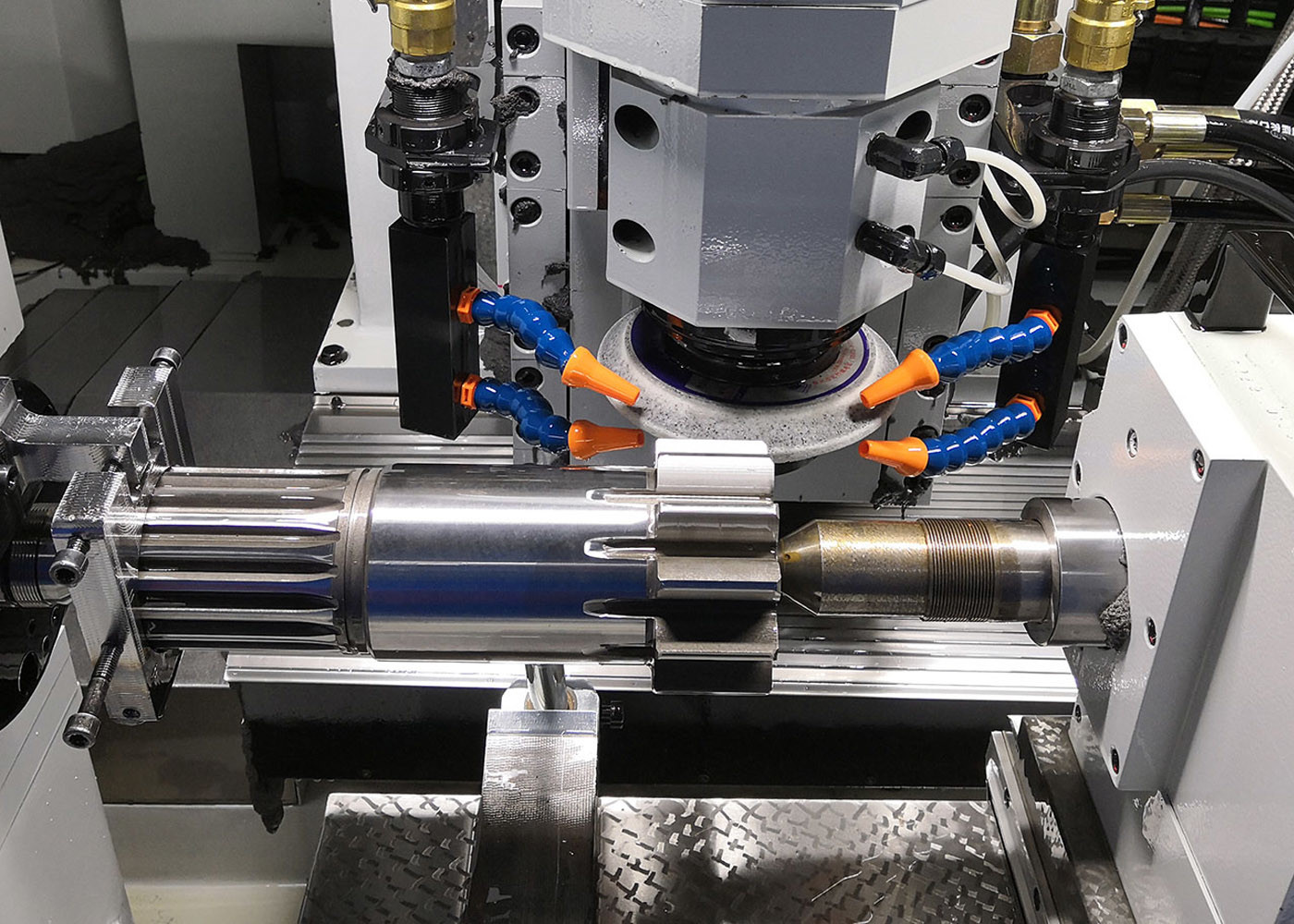

2.5 Άξονας Ελικοειδούς Γρανάζι T για Μειωτήρες Ταχύτητας Τοποθετημένους σε Άξονα
1) Περιγραφή του Άξονα Γρανάζι
Ένας άξονας γραναζιού είναι ο άξονας του συστήματος, παρέχοντας την περιστροφή που επιτρέπει σε ένα γρανάζι να εμπλακεί και να περιστρέψει ένα άλλο.
Η διαδικασία είναι πάντα γνωστή ως μείωση γραναζιού και είναι ζωτικής σημασίας για τη μετάδοση ιπποδύναμης από τονκινητήρα στον ελεγκτή κίνησης.
Η μετατροπή της ταχύτητας του κινητήρα σε ροπή είναι αυτό που παρέχει το φορτίο οδήγησης που τροφοδοτεί, για παράδειγμα, τους τροχούς ενός αυτοκινήτου.
2) Τύποι Άξονα Γρανάζι
Μερικοί διάφοροι τύποι αξόνων γραναζιών είναι άξονες σύζευξης γραναζιών, έκκεντρους άξονες, αξονες με κλειδιά και αυλακωτούς άξονες.
Τα γρανάζια που χρησιμοποιούνται σε μια βαρέως τύπου περίπτωση θα είναι πιθανότατα κατασκευασμένα από ανθεκτικό μέταλλο.
| Προϊόντα | Άξονας Ελικοειδούς Γρανάζι |
| Κατασκευασμένο κατά Παραγγελία | √ |
| Τύπος Προφίλ Γρανάζι | Κυλινδρικό Γρανάζι |
| ΓρανάζιΔόντιαΚατασκευή | Φρεζάρισμα Γρανάζι/Χάραξη Γρανάζι/Διαμόρφωση Γρανάζι |
| Λείανση Δοντιών Γρανάζι | √ |
| Module (M) | 3 |
| Αριθμός Δοντιών (Z) | 11 |
| Γωνία Πίεσης (α) | 20° |
| Γωνία Οδηγού | 0° |
| Βαθμός Ακρίβειας | ISO 6-7 Grade |
| Θερμική Επεξεργασία | Ενανθράκωση |
| Σκληρότητα Επιφάνειας | 58-62HRC |
| ΣΥΓΚΡΙΣΗ ΒΑΘΜΩΝ ΚΩΔΙΚΩΝ ΧΑΛΥΒΑ | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
