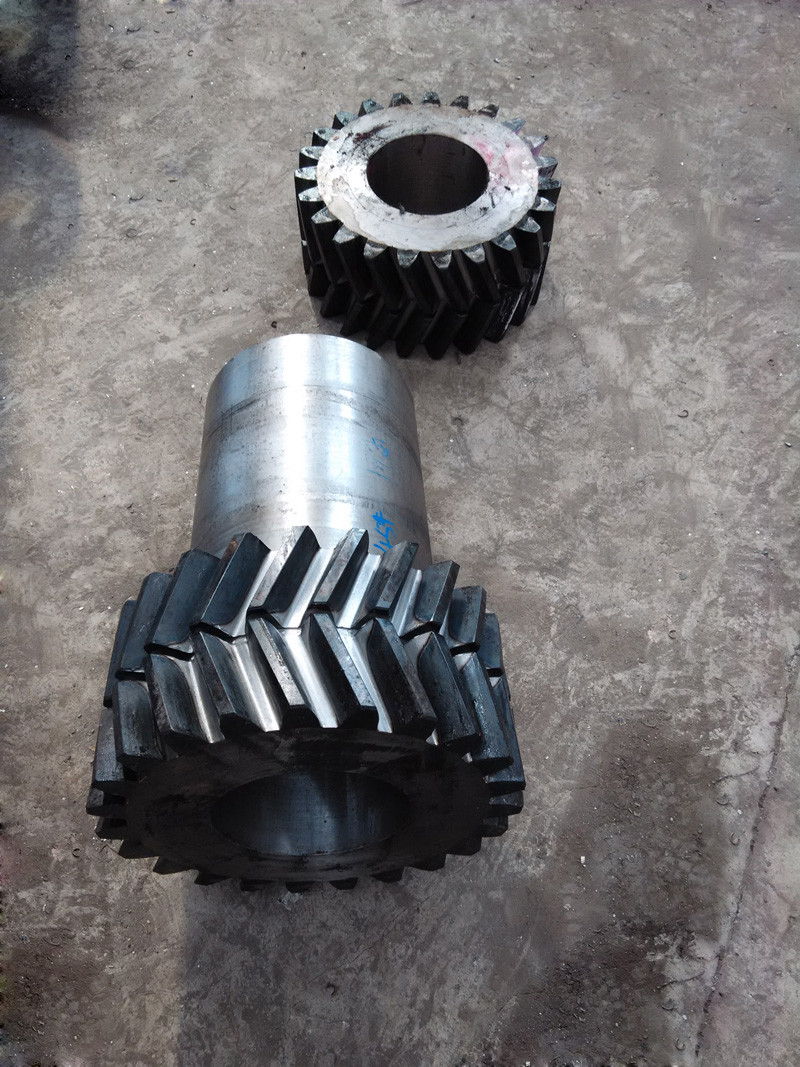

SAE 4340 Γρανάζια ψαροκόκαλου από σφυρήλατο ατσάλι

Τόπος καταγωγής	Κίνα
Μάρκα	YIZGEAR
Αριθμό μοντέλου	HB22083001

Λεπτομέρειες προϊόντος

Προφίλ εργαλείων:

Ρέγγα

Διάμετρος κόμβου:

Σκληρότητα:

260 HB

Ελικοειδής γωνία:

25 °

Γωνία πίεσης:

20 °

Πλάτος δόντια:

Επισημαίνω:

Γρανάζια ψαροκόκαλου από σφυρήλατο ατσάλι

SAE 4340 Steel Pinion Gear

SAE 4340 Pinion ψαροκόκαλο

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

$1000/ Set

Συσκευασία λεπτομέρειες

Κλουβί κοντραπλακέ

Χρόνος παράδοσης

75 ημέρες

Όροι πληρωμής

Εγγρ. Πίστωση, T/T

Δυνατότητα προσφοράς

50 σύνολο/μήνας

Περιγραφή προϊόντος

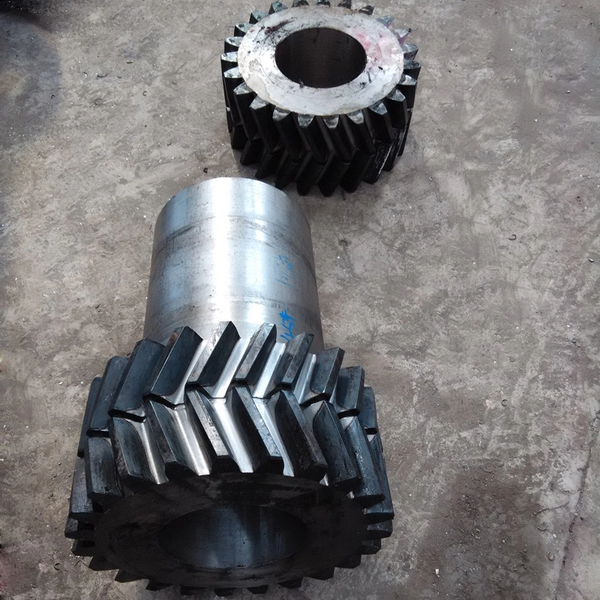

SAE 4340 Σφυρήλατο Ατσάλινο Πινιόν Δόντια Ψαροκόκαλο

Προδιαγραφές Προϊόντος

Προφίλ Γρανάζι	Γρανάζι Ψαροκόκαλο
Διάμετρος Κέντρου	90
Σκληρότητα	260 HB
Γωνία Έλικας	25°
Γωνία Πίεσης	20°
Πλάτος Δοντιού	55

Περιγραφή Προϊόντος

Σφυρήλατο SAE 4340 Ατσάλινο Ανταλλακτικό Κιβωτίου Ταχυτήτων Πινιόν Δόντια Ψαροκόκαλο

Δομικά Χαρακτηριστικά

Μοναδικό σχήμα δοντιού: Το σχήμα των δοντιών ενός γραναζιού ψαροκόκαλου είναι σε σχήμα V, που αποτελείται από δύο ελικοειδή γρανάζια με αντίθετες κατευθύνσεις σπειρών. Όταν το βλέπουμε από πάνω, κάθε σπειροειδής αυλάκωση μοιάζει με το γράμμα 'V' και πολλαπλά σχήματα 'V' συνδυάζονται για να σχηματίσουν ένα μοτίβο ψαροκόκαλου.
Χωρίς αξονική ανοχή: Παρόμοια με τα διπλά ελικοειδή γρανάζια, αλλά δεν υπάρχει ανοχή μεταξύ των δύο ελικοειδών επιφανειών, γεγονός που καθιστά τα γρανάζια ψαροκόκαλου πιο συμπαγή κατά τη μετάδοση και ικανά να αντέχουν σε υψηλότερα φορτία.

Πλεονεκτήματα απόδοσης

Υψηλή ικανότητα μεταφοράς φορτίου: Η μεγάλη περιοχή επαφής των δοντιών στα ελικοειδή γρανάζια επιτρέπει τη διανομή των φορτίων ομοιόμορφα στις επιφάνειες των δοντιών, με αποτέλεσμα την υψηλή ικανότητα μεταφοράς φορτίου και καθιστώντας τα κατάλληλα για εφαρμογές που απαιτούν τη μετάδοση υψηλής ροπής.
Ομαλή Μετάδοση: Λόγω του μεγάλου αριθμού ζευγών δοντιών που εμπλέκονται ταυτόχρονα και της ακύρωσης των αξονικών δυνάμεων, τα ελικοειδή γρανάζια παρουσιάζουν ελάχιστους κραδασμούς και θόρυβο κατά τη μετάδοση, με αποτέλεσμα την ομαλή λειτουργία. Είναι κατάλληλα για εξοπλισμό που απαιτεί υψηλά επίπεδα ομαλότητας.
Υψηλή απόδοση: Ο σχεδιασμός του προφίλ των δοντιών των ελικοειδών γραναζιών ελαχιστοποιεί την τριβή ολίσθησης μεταξύ των δοντιών, με αποτέλεσμα σχετικά υψηλή απόδοση μετάδοσης. Αυτό μειώνει αποτελεσματικά την απώλεια ενέργειας και βελτιώνει την απόδοση χρήσης ενέργειας του εξοπλισμού.

Τεχνικές Λεπτομέρειες

Κατασκευασμένο κατά παραγγελία	√
Τύπος Προφίλ Γρανάζι	Ψαροκόκαλο
Κατασκευή Δοντιών Γρανάζι	Φρεζάρισμα Γρανάζι
Λείανση Δοντιών Γρανάζι	Κανένα
Module (M)	7
Αριθμός Δοντιών (Z)	17
Γωνία Πίεσης (α)	20°
Γωνία Έλικας (β)	Κατά παραγγελία
Βαθμός Ακρίβειας Δοντιών	ISO 8-9 Βαθμός
Θερμική Επεξεργασία	Σβέση & Βαφή

Σύγκριση Βαθμών Κωδικών Χάλυβα

CHINA/GB	ISO	ГΟСТ	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	5140	SCr440	41Cr4
20CrMo	18CrMo4	20ХМ	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XГT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/40XHMA	4340	SNCM439	40NiCrMo6/36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420
