| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | SS220090301 |
| Ποσότητα παραγγελίας min: | 5 κομμάτια |
| Τιμή: | $150.0/Piece |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 55 ημέρες |
| Όροι πληρωμής: | L/C, T/T, Western Union, D/P |
| Δυνατότητα προσφοράς: | 1000 κομμάτια/μήνας |
| Κατασκευή: | Λείανση αυλακώνω | Σκληρότητα: | 58-62 HRC |
|---|---|---|---|
| Ακατέργαστη: | Ρα 0,8 ~ 1.6 | Διάμετρος σχοινιάς: | 8 |
| Σημαντική διάμετρος: | 125 χιλιοστά | Δευτερεύουσα διάμετρος: | 118MM |
| Επισημαίνω: | DIN 5482 Involute άξονας αυλακώνω,ISO 6 Involute άξονας αυλακώνω,Αυλάκι άξονας DIN 5482 |
||

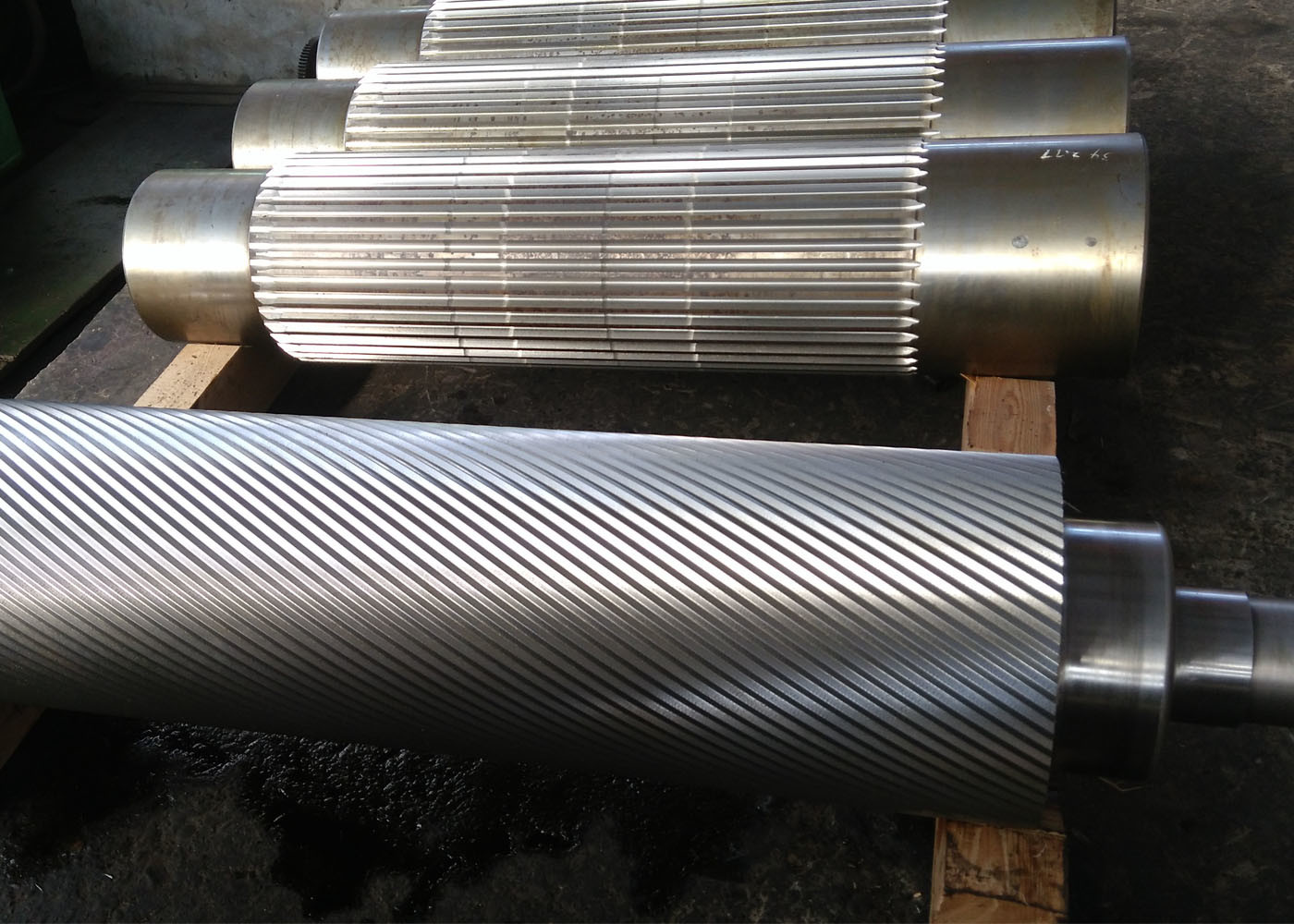

Προσαρμοσμένη κατασκευή DIN 5482 Εμπλοκή σχοινίς Σχοινίς σχοινίς σχοινίς σχοινίς εισόδου
1) Τύποι Involut Spline
Οι ενσωματωμένοι σπιλίνες διαθέτουν μικρά και εξίσου διαχωρισμένα δόντια που επιτρέπουν μεγαλύτερη δύναμη με πιο συγκεντρωμένη κατανομή της πίεσης.
Είναι ένας από τους πιο συχνά χρησιμοποιούμενους τύπους άξονα spline λόγω της τάσης τους να αυτοκεντρώνονται, της ενισχυμένης δομικής αντοχής,
και την ευκολία με την οποία μπορούν να προσαρμοστούν σε διάφορες διαστάσεις.
Οι διαθέσιμοι τύποι περιλαμβάνουν:
α) Μεγάλη διάμετρος σπιλίνες
Β) Φιλέτα ριζικής περιστροφής
γ) Πλατείες ριζικές ενσωματωμένες σπείρες
| Προϊόντα | Συμπεριλάβετε το άξονα σπλήνης |
| Προσαρμοσμένα | √ |
| Τύπος προφίλ εργαλείου | Σπλήνα |
| Κατασκευή οδοντοστοιχείων | Στρίψιμο σπιλίνου/Στρίψιμο σπιλίνου |
| Στρίψιμο δοντιών | √ |
| Μονάδα (M) | Τάγμα |
| Αριθμός δοντιών (Z) | Τάγμα |
| Τάγμα | 30° |
| Γωνία έλικας (β) | |
| Αξία ακρίβειας δοντιών | Αξία ISO 6-7 |
| Θερμική επεξεργασία | Καρβουρίσματος |
| Σκληρότητα επιφάνειας | 58-62 HRC |
| Σύγκριση των ειδών χάλυβα | |||||
| Κίνα/Βρετανία | ISO | ΓΟΣΤ | ΑΣΤΜ | ΔΕΣ | ΔΙΝ |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ΧΜ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
