| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | GS22112701 |
| Ποσότητα παραγγελίας min: | 5 κομμάτια |
| Τιμή: | $850.0/Piece |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 60 ημέρες |
| Όροι πληρωμής: | L/C, D/P, Western Union, T/T |
| Δυνατότητα προσφοράς: | 300 κομμάτια/μήνας |
| υλικό: | 18CrNiMo7/ 17CrNiMo6 | Μονάδα μέτρησης: | 16 |
|---|---|---|---|
| Γωνία έλικας: | 15° | Ακρίβεια: | Βαθμός του ISO 6 |
| Γωνία πίεσης: | 20° | Συνολικό μήκος: | 3000 χιλιοστά |
| Επισημαίνω: | Μήκος αριστερός άξονας ελικοειδούς γρανάζι,3000mm άξονας κιβωτίου ταχυτήτων,17CrNiMo6 άξονας μετάδοσης |
||

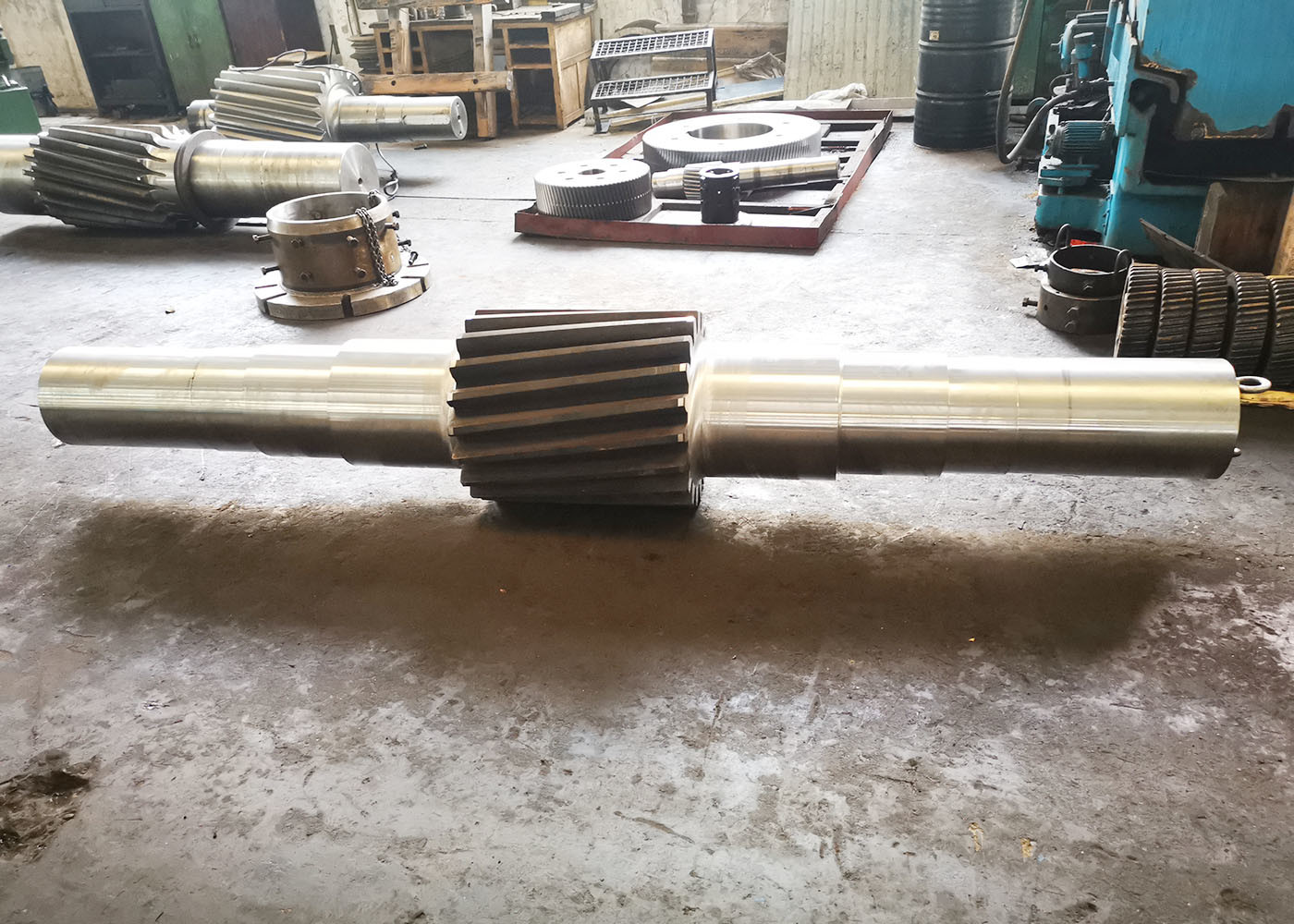

3000mm Μήκος Αριστερόχειρας Ελικοειδής Άξονας Spline Κύριος Άξονας Κίνησης Γρανάζια Μετάδοσης
1) Ταξινόμηση ελικοειδών γραναζιών
a) Παράλληλα ελικοειδή γρανάζια (χρησιμοποιούνται για τη μετάδοση ισχύος μεταξύ παράλληλων αξόνων)
b) Διπλά ελικοειδή γρανάζια ή γρανάζια ψαροκόκαλου.
c) Διασταυρούμενα ελικοειδή γρανάζια ή λοξά γρανάζια (χρησιμοποιούνται για τη μετάδοση ισχύος μεταξύ μη παράλληλων αξόνων)
2) Περιγραφή του άξονα ελικοειδούς γραναζιού
Το ευθύ γρανάζι που έχει ελικοειδή δόντια (ελικοειδή δόντια) ονομάζεται ελικοειδές γρανάζι.
Τα ελικοειδή γρανάζια μπορούν να μεταδώσουν δύναμη μεταξύ παράλληλων αξόνων και μη παράλληλων αξόνων.
Χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες, όπως η αυτοκινητοβιομηχανία και τα βιομηχανικά μηχανήματα.
Τα ελικοειδή γρανάζια μπορούν να αντέξουν περισσότερο φορτίο από τα ευθύγραμμα γρανάζια και λειτουργούν πιο αθόρυβα.
Τα ευθύγραμμα γρανάζια κάνουν θόρυβο λόγω της ξαφνικής επαφής μεταξύ των δοντιών του γραναζιού τη στιγμή της εμπλοκής,
αλλά τα ελικοειδή γρανάζια κάνουν ομαλή επαφή από τη μία άκρη του δοντιού στην άλλη.
Αυτό παρέχει ομαλή και αθόρυβη λειτουργία με υψηλότερη απόδοση από τα ευθύγραμμα γρανάζια.
| Προϊόντα | Αριστερόχειρας Ελικοειδής Άξονας Γρανάζι |
| Κατασκευασμένο κατά παραγγελία | √ |
| Τύπος Προφίλ Γρανάζι | Κυλινδρικό Γρανάζι |
| ΓρανάζιΔόντιαΚατασκευή | Λείανση Γρανάζι |
| Λείανση Δοντιών Γρανάζι | √ |
| Module (M) | 14 |
| Αριθμός Δοντιών (Z) | 22 |
| Γωνία Πίεσης (α) | 20° |
| Γωνία Οδηγού | 22° |
| Βαθμός Ακρίβειας | ISO 6 Grade |
| Θερμική Επεξεργασία | Ενανθράκωση |
| Σκληρότητα Επιφάνειας | 58-62 HRC |
| ΣΥΓΚΡΙΣΗ ΒΑΘΜΩΝ ΚΩΔΙΚΩΝ ΧΑΛΥΒΑ | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
