| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | SB23032601 |
| Ποσότητα παραγγελίας min: | 2 σύνολα |
| Τιμή: | $800/ Piece |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 62 ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 500 σύνολα/μήνας |
| Κατεύθυνση: | Δεξί χέρι. | Γωνία άξονων: | 90° |
|---|---|---|---|
| Γωνία έλικας: | 35° | Σκληρότητα: | 220-260 HB |
| Δόντια εργαλείων: | 53 | υλικό: | 20CrNi2MoA |
| Επισημαίνω: | SAE 4320 σπειροειδές εργαλείο λοξοτμήσεων χάλυβα,Σπειροειδής άλεση εργαλείων λοξοτμήσεων χάλυβα,20 σπειροειδές εργαλείο λοξοτμήσεων ενότητας |
||
Γωνία έλικας: 35°
Γωνία πίεσης: 20°
Μέθοδος κατασκευής Gelason
Συντελεστής προσθήκης 0.85
Συντελεστής διάκενου 0.188
Διάμετρος βήματος 1.27
Κυκλικό βήμα 62.832

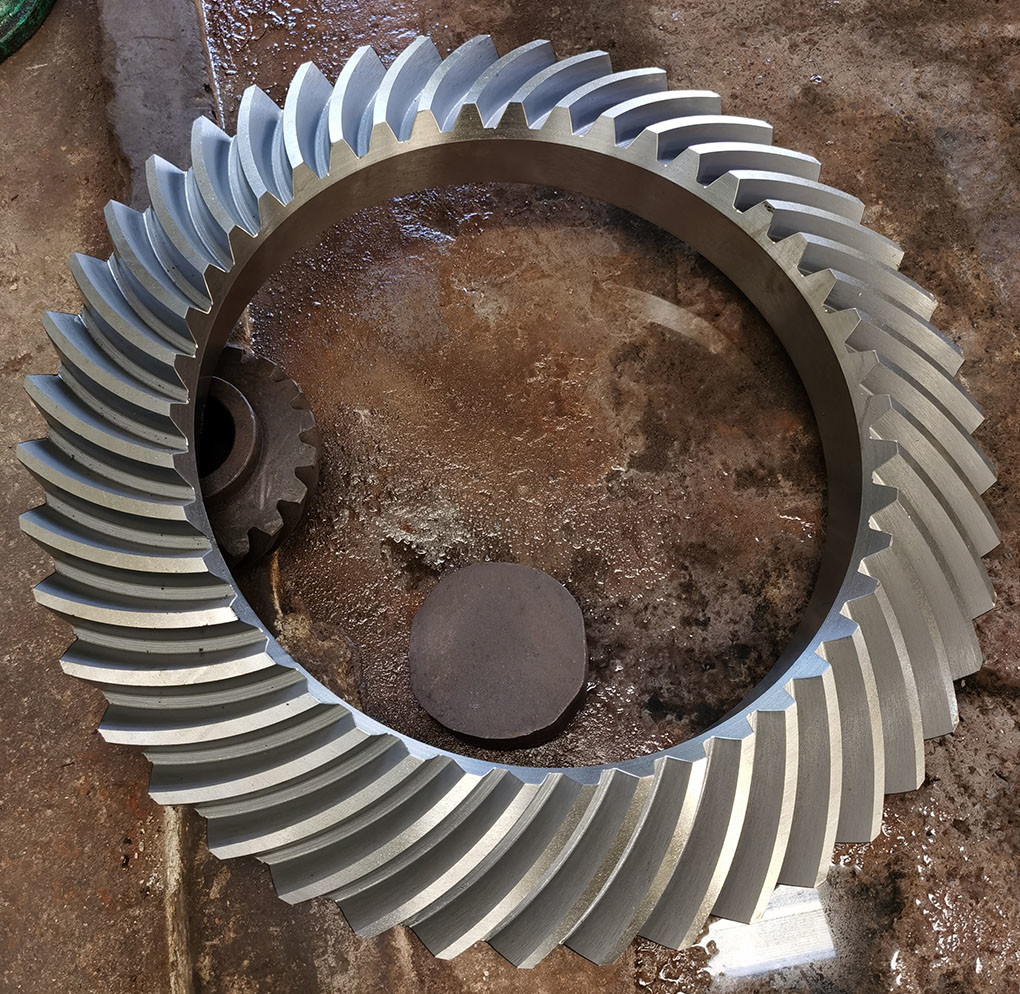

1) Χαρακτηριστικά του σπειροειδούς κωνικού γραναζιού
Το σετ σπειροειδών κωνικών γραναζιών θα πρέπει να αντικαθίσταται σε ζεύγη.
Και τα αριστερά και τα δεξιά γρανάζια θα πρέπει να αντικαθίστανται μαζί.

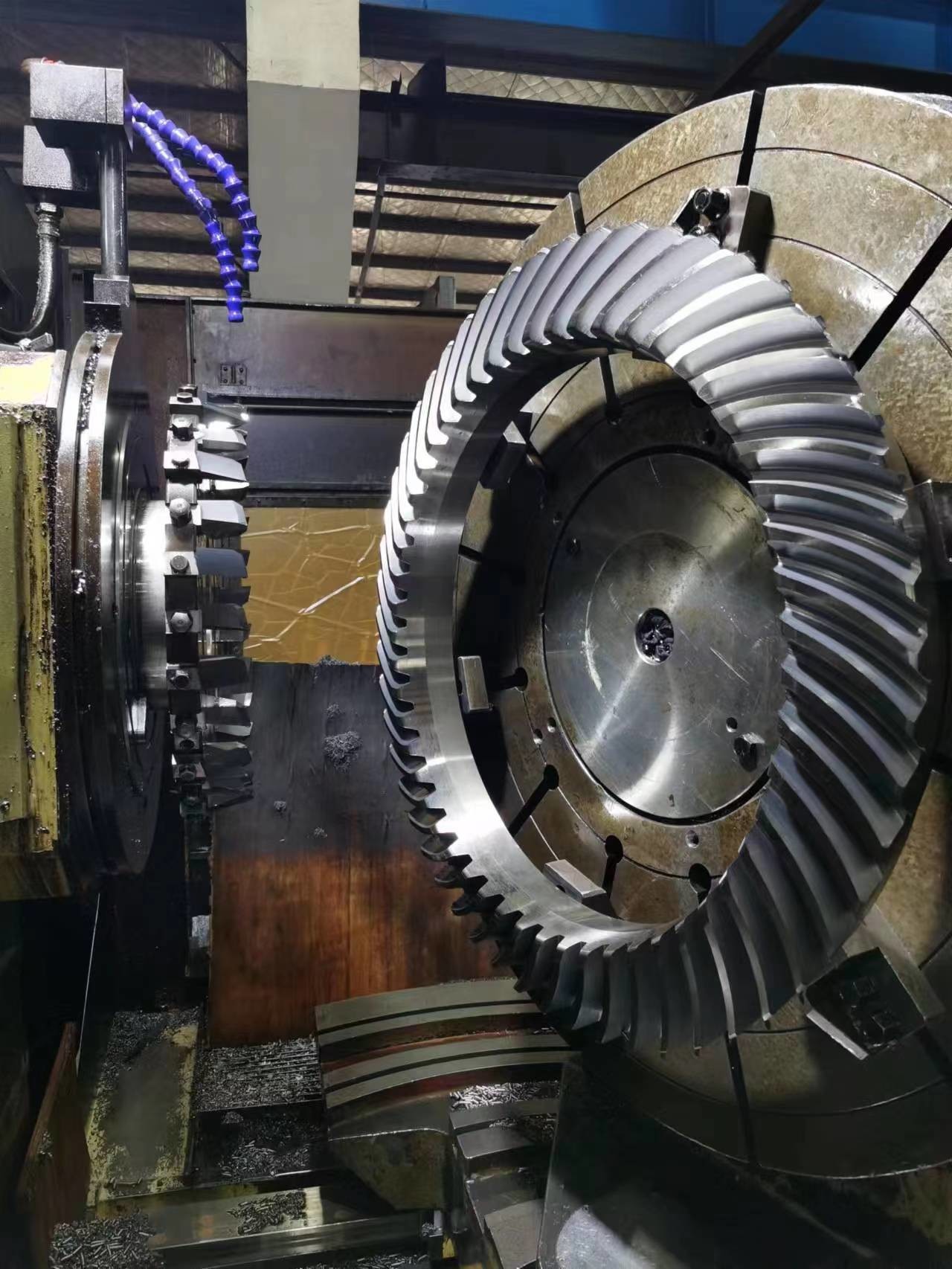

2) Κατασκευή σπειροειδούς κωνικού γραναζιού
Σπειροειδές κωνικό γρανάζι κατασκευασμένο με μηχανική κατεργασία γραναζιού και λείανση γραναζιού.
| Προϊόντα | Σπειροειδή κωνικά γρανάζια |
| Κατασκευασμένο κατά παραγγελία | √ |
| Υλικό | SAE 4320/ 20CrNi2MoA |
| Κατασκευή δοντιών γραναζιού | Μηχανική κατεργασία γραναζιού & Λείανση δοντιών γραναζιού |
| Λείανση δοντιών γραναζιού | √ |
| Module | 20 |
| Αριθμός δοντιών (Z) | 53 |
| Γωνία πίεσης (α) | 20° |
| Γωνία έλικας (β) | 35° |
| Βαθμός ακρίβειας δοντιών | ISO 6 Grade/ AGMA 11Grade |
| Θερμική επεξεργασία | Ενανθράκωση |
| Σκληρότητα επιφάνειας | 58-62HRC |
| ΣΥΓΚΡΙΣΗ ΒΑΘΜΩΝ ΚΩΔΙΚΩΝ ΧΑΛΥΒΑ | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Εξοπλισμός παραγωγής
Διαδικασία παραγωγής
Σφυρηλάτηση Μηχανική κατεργασία Κοπή
Θερμική επεξεργασία Λείανση Έλεγχος
