| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Πιστοποίηση: | QC |
| Αριθμό μοντέλου: | SP23102502 |
| Ποσότητα παραγγελίας min: | 5 PC |
| Τιμή: | $300/ Piece |
| Συσκευασία λεπτομέρειες: | κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 60 ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ |
| Δυνατότητα προσφοράς: | 500 σύνολα/μήνας |
| Εξωτερική διάμετρος: | 180 χιλιοστά | Γωνία άξονων: | 90° |
|---|---|---|---|
| Σκληρότητα: | 58-62 HRC | Μέθοδος κατασκευής: | Λείανση εργαλείων |
| ΔΠ: | 5 | Εσωτερική τρύπα: | 65 χιλιοστά |
| Επισημαίνω: | Καρβουρίσματος Θερμική επεξεργασία Σπειροειδείς γρανάζια,Τεχνουργήματα με σπειροειδή ζεύξη,180 mm σπειροειδής στρογγυλοειδής σειρά εργαλείων |
||

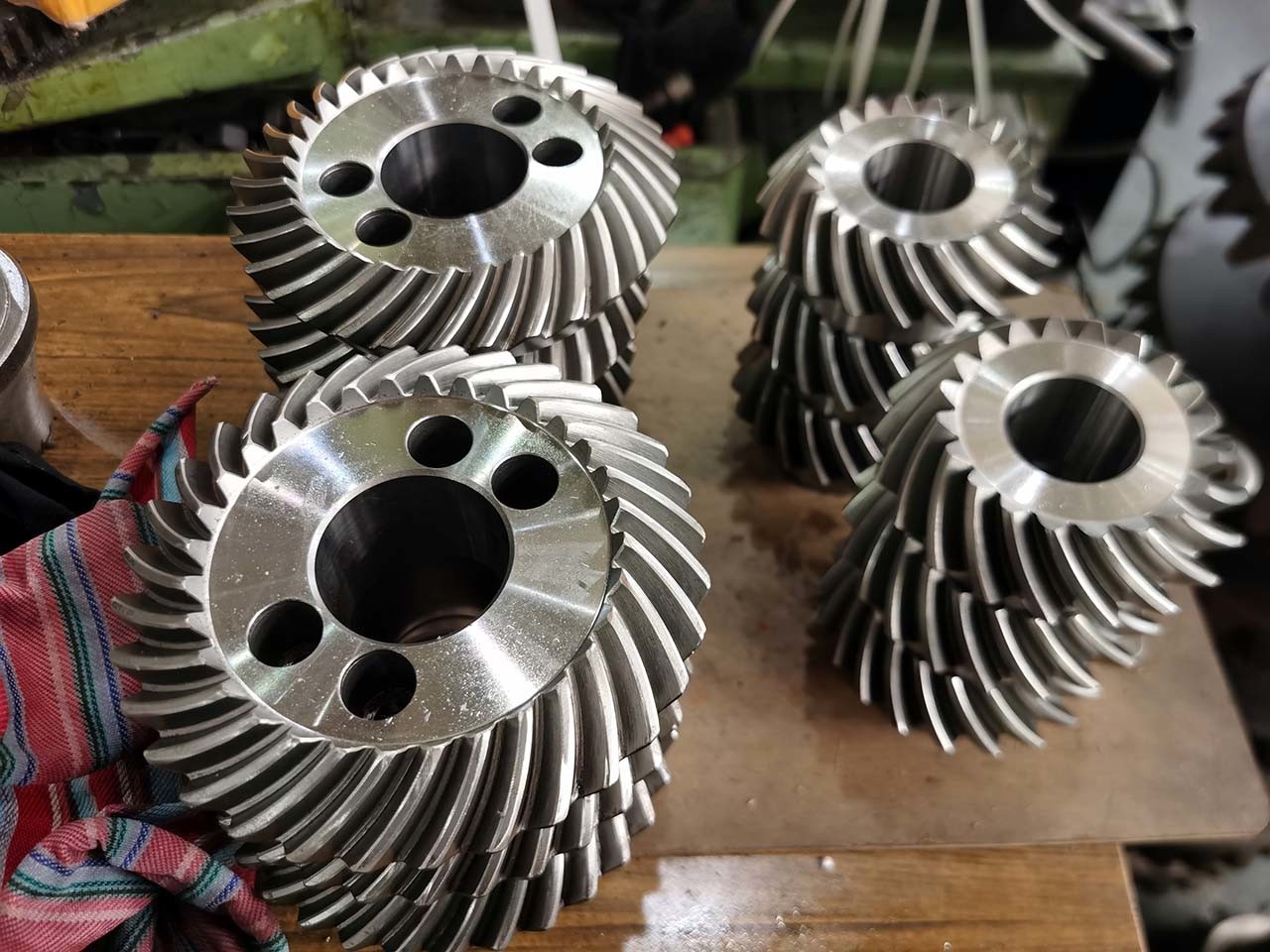

Κωνικά Ελικοειδή Γρανάζια Μετά από Θερμική Επεξεργασία Ενανθράκωσης
Το ελικοειδές προφίλ δοντιών αυτών των γραναζιών βοηθά στην πιο ομοιόμορφη κατανομή του φορτίου στην επιφάνεια του δοντιού,
ενισχύοντας την ικανότητα φόρτισης του γραναζιού και μειώνοντας τις τάσεις στα δόντια.
Αυτό το σχεδιαστικό χαρακτηριστικό επιτρέπει στα κωνικά ελικοειδή γρανάζια να μεταδίδουν υψηλότερη ροπή και να προσαρμόζονται σε υψηλότερες ταχύτητες σε σύγκριση με τα ευθύγραμμα κωνικά γρανάζια.
Η διαδικασία κατασκευής των κωνικών ελικοειδών γραναζιών περιλαμβάνει εξειδικευμένες τεχνικές μηχανουργικής κατεργασίας όπως κοπή γραναζιών, διαμόρφωση και λείανση.
Τα δόντια των γραναζιών κόβονται χρησιμοποιώντας συγκεκριμένα εργαλεία και μηχανήματα για να δημιουργηθεί το επιθυμητό ελικοειδές σχήμα και η γεωμετρία των δοντιών.
Η ακρίβεια είναι ζωτικής σημασίας στη διαδικασία κατασκευής για να εξασφαλιστεί η σωστή σύμπλεξη των δοντιών, η ευθυγράμμιση και η βέλτιστη απόδοση των γραναζιών.
| Προϊόντα | Σετ Κωνικών Ελικοειδών Γρανάζιων |
| Κατασκευασμένο Κατά Παραγγελία | √ |
| Υλικό | 17CrNiMo6/18CrNiMo7 |
| Κατασκευή Δοντιών Γρανάζιων | Φρεζάρισμα Γρανάζιων & Λείανση Δοντιών Γρανάζιων |
| Λείανση Δοντιών Γρανάζιων | √ |
| DP | 5 |
| Αριθμός Δοντιών (Z) | 32 |
| Γωνία Πίεσης (α) | 20° |
| Γωνία Έλικας (β) | 35° |
| Βαθμός Ακρίβειας Δοντιών | AGMA 10-11Grade |
| Θερμική Επεξεργασία | Ενανθράκωση |
| Σκληρότητα Επιφάνειας | 58-62HRCV |
| ΣΥΓΚΡΙΣΗ ΒΑΘΜΩΝ ΚΩΔΙΚΩΝ ΧΑΛΥΒΑ | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Εξοπλισμός Παραγωγής
Διαδικασία Παραγωγής
Σφυρηλάτηση Μηχανουργική Κατεργασία Κοπή
Θερμική Επεξεργασία Λείανση Έλεγχος
