| Place of Origin: | CHINA |
|---|---|
| Μάρκα: | YIZGEAR |
| Minimum Order Quantity: | 2 Sets |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 60 Days |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ |
| Supply Ability: | 500 Sets/Month |
| Heat Treatment: | Quenching | Weight: | Customized |
|---|---|---|---|
| Material: | 17CrNiMo6 | Manufacturing Process: | Gear Grinding |
| Pressure Angle: | 20° | Ελικοειδής γωνία: | 18° |
| Hardness: | 58-62 HRC | ||
| Επισημαίνω: | 20 Πολυδιάστατοι άξονες ταχυτήτων μεταφοράς,Άξονες τροχών μετάδοσης ευρείας εμβέλειας,Άξονες μηχανοκίνητων κιβωτίων |
||
1)Περιγραφές των άξονων των κιβωτίων μεταφοράς

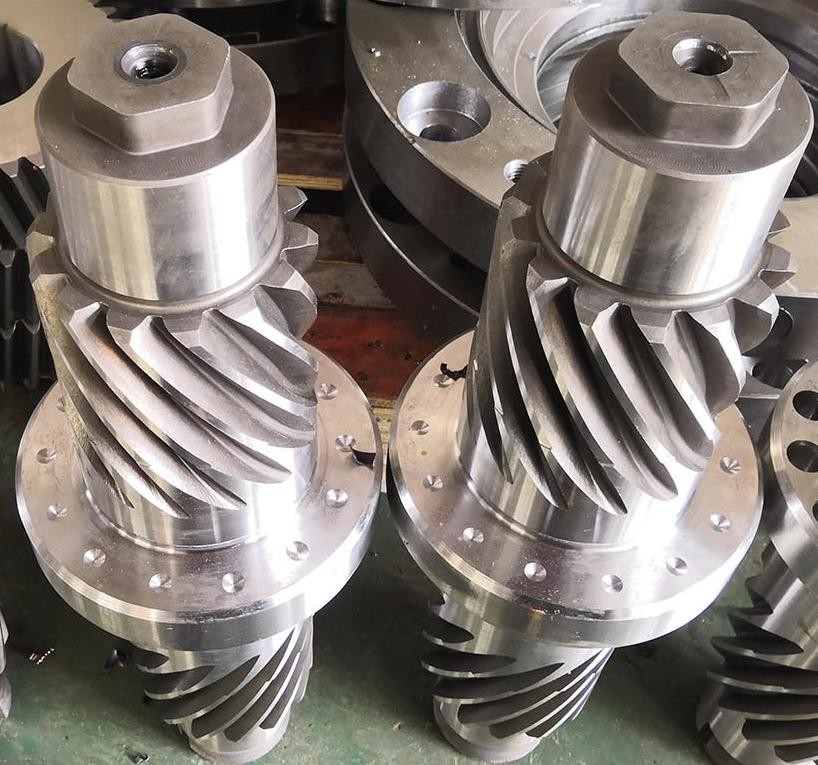

Ο άξονας του κιβωτίου μετάδοσης είναι ένα βασικό συστατικό μετάδοσης που ενσωματώνει τα κιβώτια και τους άξονες σε μια μονάδα.Αυτή η ολοκληρωμένη σχεδίαση βελτιώνει σημαντικά την ακαμψία και την αξιοπιστία του συστήματος μεταφοράς και χρησιμοποιείται ευρέως σε διάφορες μηχανικές συσκευές μεταφοράς.
2)Πρόοδα των σιδηροτροχικών σιδηροτροχών μεταφοράς
α) Σύνθετη δομή: ολοκληρωμένη σχεδίαση των γρανάζων και των άξονων, εξοικονόμηση χώρου εγκατάστασης.
Β) Υψηλή απόδοση μετάδοσης: Μείωση της απώλειας ισχύος που προκαλείται από τα συνδετικά στοιχεία
γ) Ακαμψία: Η συνολική δομή μπορεί να αντέξει μεγαλύτερη ροπή.
Δ) Εύκολη συντήρηση: Μειωμένα βήματα συναρμολόγησης και χαμηλότερο ποσοστό αποτυχίας.
3)Εφαρμογές των σιδηροτροχιών μεταφοράς
α) Άξονας εισόδου/εξόδου αυτόματου κιβωτίου μετάδοσης των αυτοκινήτων
Β) Βιομηχανικό σύστημα μεταφοράς μειωτήρα
Μηχανές κατασκευής
δ) Ο κύριος άξονας του κιβωτίου ταχυτήτων της ανεμογεννήτριας
| Προϊόντα | Άξονας τροχιάς μετάδοσης |
| Προσαρμοσμένα | √ |
| Τύπος προφίλ εργαλείου | Γκλίσον |
| ΜηχανήματαΔόντιαΚατασκευή | Στρίψιμο εργαλείων |
| Στρίψιμο δοντιών | √ |
| Μονάδα (M) | 6 |
| Αριθμός δοντιών (Z) | 21 |
| Γωνία πίεσης (α) | 20° |
| Γωνία μολύβδου | 15° |
| Αξία ακρίβειας | Αξία ISO 6 |
| Θερμική επεξεργασία | Καρβουρίσματος |
| Σκληρότητα επιφάνειας | 58-62HRC |
| Σύγκριση των ειδών χάλυβα | |||||
| Κίνα/Βρετανία | ISO | ΓΟΣΤ | ΑΣΤΜ | ΔΕΣ | ΔΙΝ |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ΧΜ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
