| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Ποσότητα παραγγελίας min: | 2 σετ |
| Τιμή: | 300＄ |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 60 ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ |
| Δυνατότητα προσφοράς: | 500 σύνολα/μήνας |
| Ενότητα αυλακώνω: | 6 | Δόντια αριθ. αυλακώνω: | 28 |
|---|---|---|---|
| Τύπος προφίλ: | Involute αυλακώνω | Υλικό: | Χάλυβας |
| Σκληρότητα: | HRC 58-62 | Συστήματα κατασκευής: | Λείανση αυλακώνω |
| Επισημαίνω: | Αξοός τροχιάς σχοινίς εξαρτήματος ακριβείας,Άξονας εργαλείων αυλακώνω μετάδοσης,Προσαρμοσμένο άξονα τροχιάς σπλήνης |
||

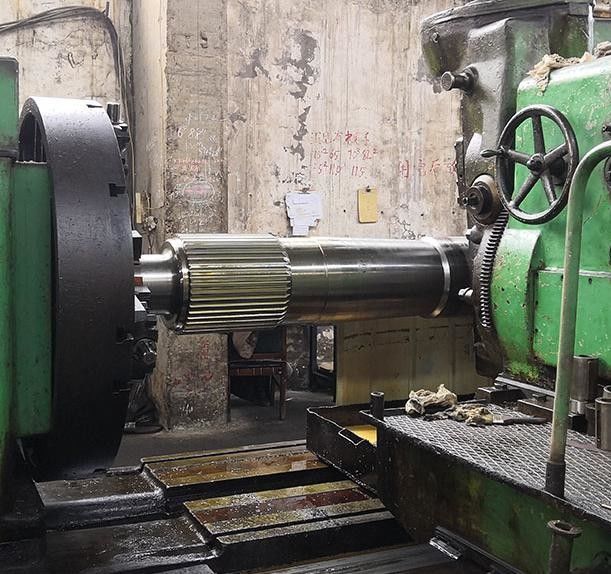

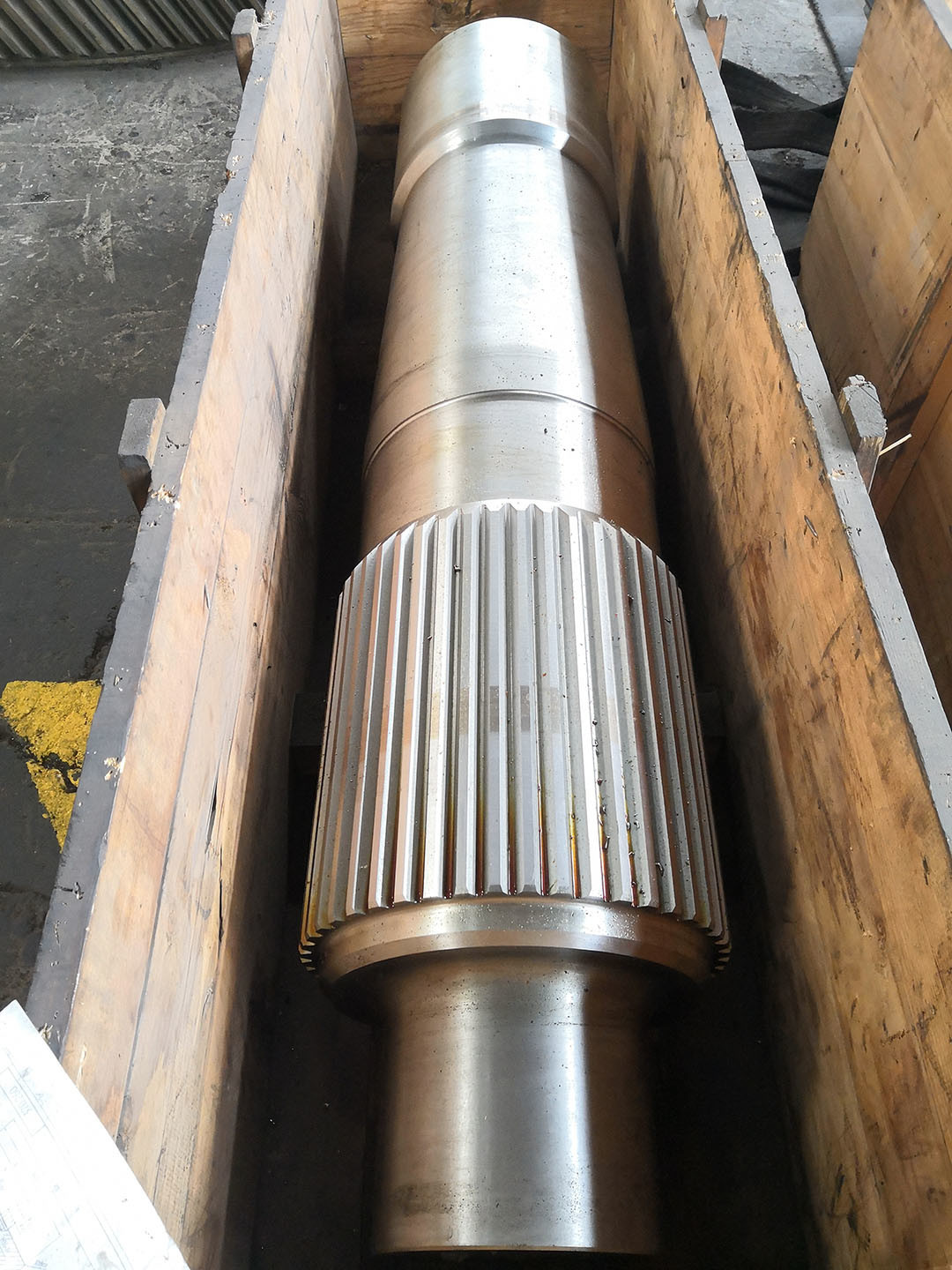

1) Περιγραφή του άξονα τροχοθραυσμού σπλήνου
Το σφαιρικό άξονα είναι ένα εξαρτήμα ακριβείας που επεξεργάζεται με φρέσκιση, στρογγυλοποίηση ή κατεργασία σε κρύο κλπ.
και πρέπει να ταιριάζουν αυστηρά με την αντίστοιχη τρύπα.
2) Χαρακτηριστικά του άξονα τροχιάς σπλήνου
Α)Οι ενσωματωμένοι σπλιν (όπως εκείνοι στα πρότυπα DIN / ISO) είναι εύκολο να ευθυγραμμιστούν και η τεχνολογία επεξεργασίας είναι ώριμη.
β) Οι ορθογώνιες σπλινς έχουν χαμηλότερο κόστος, αλλά η ακρίβεια του κέντρωσής τους είναι ελαφρώς κατώτερη.
3)Πρόοδα του άξονα τροχιάς σπλιν
Α) Εύκολη συναρμολόγηση: Η προσαρμογή σπλιν επιτρέπει την αξιακή γλιστρίωση (όπως ο άξονας μεταφοράς μιας μετάδοσης) διατηρώντας παράλληλα την αξιοπιστία της μετάδοσης.
β) Καλή εναλλακτικότητα: Τα τυποποιημένα σπιλίνες (όπως SAE, JIS) είναι εύκολο να συντηρηθούν και να αντικατασταθούν.
| Προϊόντα | Άξονας τροχιάς σφαιρίδας |
| Προσαρμοσμένα | √ |
| Τύπος προφίλ εργαλείου | Κύλινδροι εργαλεία |
| Κατασκευή οδοντοστοιχείων | Τεχνική επεξεργασία |
| Στρίψιμο δοντιών | √ |
| Μονάδα (M) | 10 |
| Αριθμός δοντιών (Z) | Τάγμα |
| Γωνία πίεσης (α) | 0° |
| Γωνία έλικας (β) | 0° |
| Αξία ακρίβειας δοντιών | Αξία ISO 6-7 |
| Θερμική επεξεργασία | Καρβουρίσματος |
| Σκληρότητα επιφάνειας | 58-62 HRC |
| Σύγκριση των ειδών χάλυβα | |||||
| Κίνα/Βρετανία | ISO | ΓΟΣΤ | ΑΣΤΜ | ΔΕΣ | ΔΙΝ |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ΧΜ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
