| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Ποσότητα παραγγελίας min: | 200 σετ |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 60 ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ |
| Δυνατότητα προσφοράς: | 500 σύνολα/μήνας |
| Τύπος εργαλείων: | Γκλίσον | Ποιότητα των δοντιών των εργαλείων: | Αξία ISO 6-7 |
|---|---|---|---|
| Τρόπος: | 16 | Δόντια εργαλείων: | 14 |
| Θερμική επεξεργασία: | Ανθρακοποίηση | Μέθοδος κατασκευής: | Άλεση εργαλείων |
| Επισημαίνω: | Γλυκιά σπειροειδή γρανάζια,Μικρό θόρυβο σπειροειδείς γρανάζια,Μετατροπές σπειροειδούς βέβλου βαρέων βαρών |
||

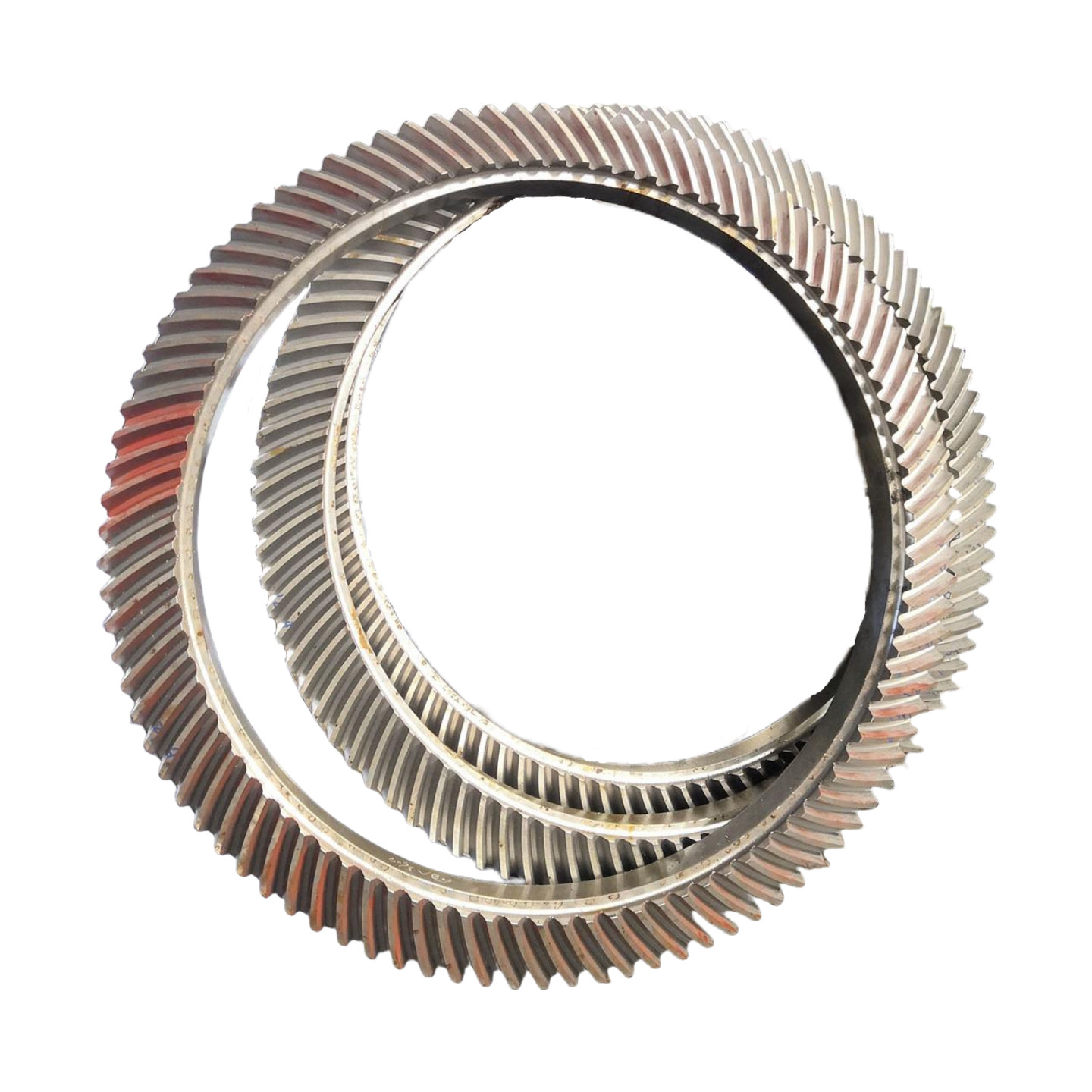

1) Περιγραφές του Ελικοειδούς Κωνικού Γρανάζι
Το ελικοειδές κωνικό γρανάζι επιτυγχάνει μετάδοση ισχύος μέσω της αμοιβαίας εμπλοκής των ελικοειδών προφίλ δοντιών.
Μετατρέπει την περιστροφική κίνηση ενός άξονα σε περιστροφική κίνηση ενός άλλου διασταυρούμενου άξονα.
2) Χαρακτηριστικά του Ελικοειδούς Κωνικού Γρανάζι
α)Μέθοδος εμπλοκής: Υιοθετεί μια προοδευτική εμπλοκή. Η επαφή της επιφάνειας των δοντιών σταδιακά
μεταβαίνει από το ένα άκρο του δοντιού στο άλλο.
β) Χαρακτηριστικά κίνησης: Κατά τη διάρκεια της διαδικασίας εμπλοκής, συμμετέχουν πολλά ζεύγη δοντιών και ο βαθμός επικάλυψης είναι υψηλός.
3) Πλεονεκτήματα του Ελικοειδούς Κωνικού Γρανάζι
α) Η προοδευτική εμπλοκή μειώνει τους κραδασμούς και τους θορύβους και μειώνει σημαντικά τον θόρυβο λειτουργίας.
β) Ο υψηλός βαθμός επικάλυψης ενισχύει την ικανότητα φόρτισης των γραναζιών, επιτρέποντάς τους να μεταδίδουνμεγαλύτερη ροπή
και βελτιώνοντας αποτελεσματικά την απόδοση μετάδοσης.
| Προϊόντα | Ελικοειδή Κωνικά Γρανάζια |
| Κατασκευασμένα κατά παραγγελία | √ |
| Τύπος Προφίλ Γρανάζι | Gleason |
| Κατασκευή | Φρέζα Γρανάζι & Λείανση Δοντιών Γρανάζι |
| Λείανση Δοντιών | √ |
| Module (M) | 16 |
| Αριθμός Δοντιών (Z) | 32 |
| Γωνία Πίεσης (α) | 20° |
| Γωνία Οδηγού | 15° |
| Βαθμός Ακρίβειας | ISO 6 Grade |
| Θερμική Επεξεργασία | Ενανθράκωση |
| Σκληρότητα Επιφάνειας | 58-62HRC |
| ΣΥΓΚΡΙΣΗ ΒΑΘΜΩΝ ΚΩΔΙΚΩΝ ΧΑΛΥΒΑ | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Εξοπλισμός Παραγωγής
Διαδικασία Παραγωγής
Σφυρηλάτηση Μηχανουργική Κοπή
Θερμική Επεξεργασία Λείανση Έλεγχος
