| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | DB220804004 |
| Ποσότητα παραγγελίας min: | 1 κομμάτι |
| Τιμή: | $1000/ Piece |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 75 ημέρες |
| Όροι πληρωμής: | Λ/Κ,Δ/Π,Τ/Τ,Western union |
| Δυνατότητα προσφοράς: | 100 κομμάτια/μήνας |
| Module: | 28 | Gear Profile: | Double Helical Gear |
|---|---|---|---|
| Hardness: | 260-300 HB | Manufacturing Process: | Gear Milling |
| Accuracy Grade: | ISO 6-7 | Direction: | Left-Hand & Right Hand |
| Επισημαίνω: | Διπλός ελικοειδής άξονας εργαλείων ψαροκόκκαλων,Άξονας εργαλείων ψαροκόκκαλων 28 ενότητας,Ελικοειδές εργαλείο ψαροκόκκαλων 28 ενότητας |
||

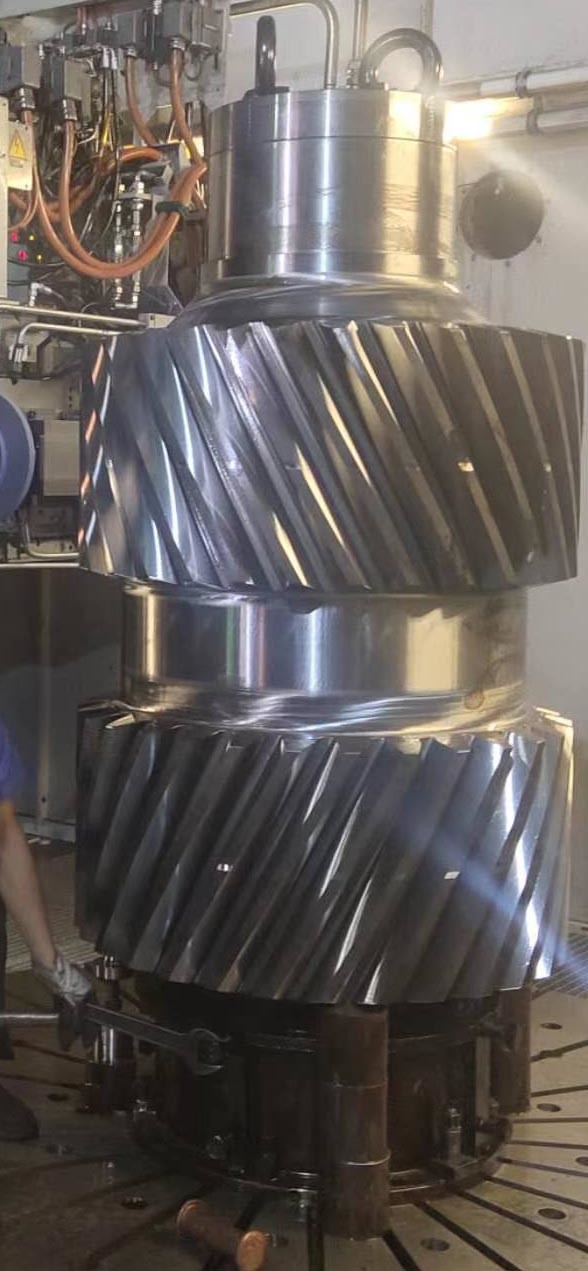

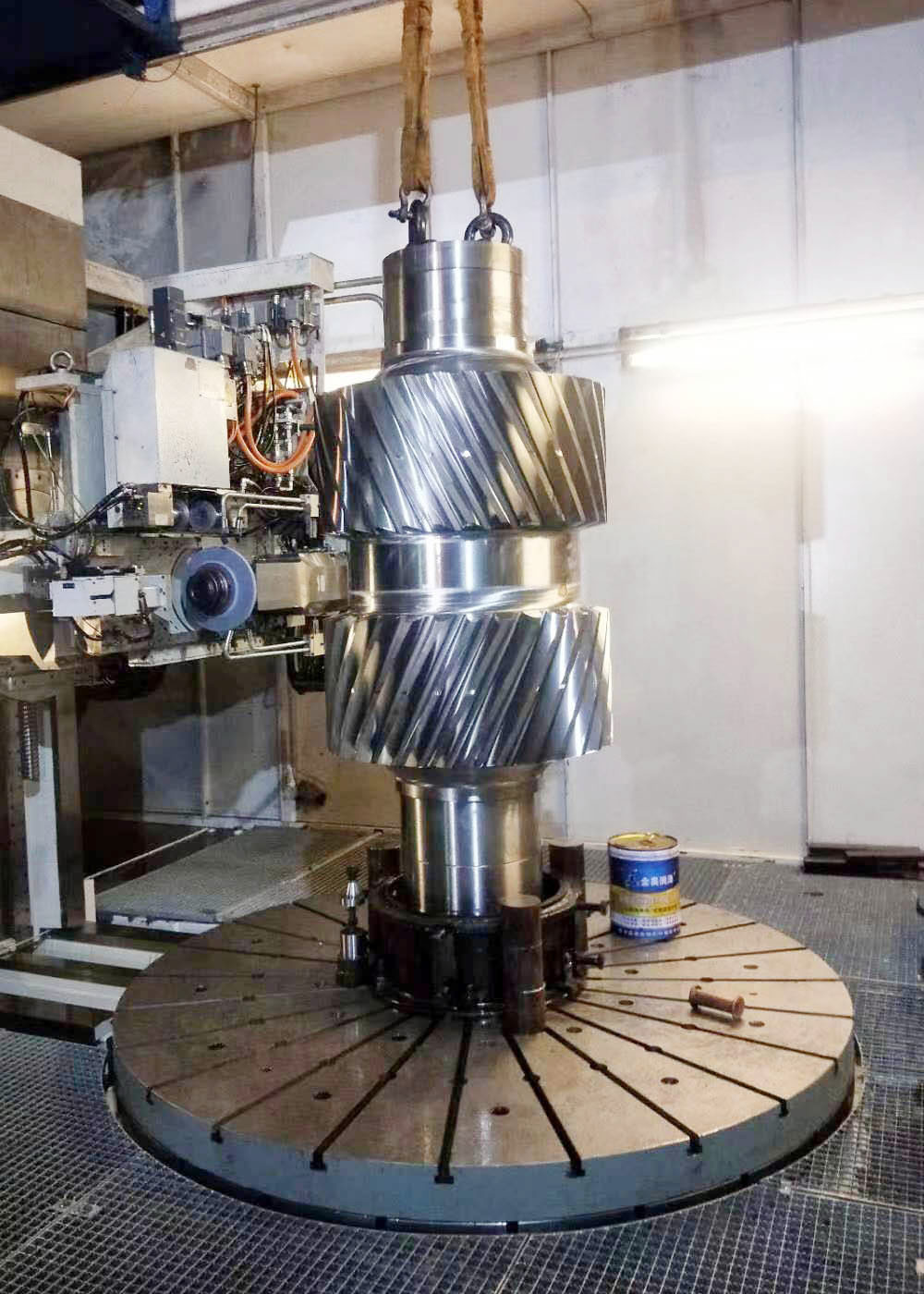

Εξατομικευμένος Άξονας Διπλού Ελικοειδούς Γρανάζι 28 Module για Διάφορες Βιομηχανικές Εφαρμογές
1) Περιγραφή του Διπλού Ελικοειδούς Γρανάζι
Το διπλό ελικοειδές γρανάζι είναι ένας ειδικός τύπος ελικοειδούς γραναζιού.
Τα δόντια είναι στριμμένα λοξά προς τον άξονα του γραναζιού και με ελικοειδή δόντια και αριστερά και δεξιά.
2) Χαρακτηριστικά του Διπλού Ελικοειδούς Γρανάζι
Το διπλό ελικοειδές σχήμα εξισορροπεί τις εγγενείς δυνάμεις ώσης.
Το σετ γραναζιών πρέπει να έχει την ίδια γωνία έλικας.
2) Εφαρμογές του Διπλού Ελικοειδούς Γρανάζι
Η βαριά βιομηχανία πρέπει να αφαιρέσει τις δυνάμεις ώσης. Κιβώτιο ταχυτήτων
| Προϊόντα | Διπλό Ελικοειδές Γρανάζι |
| Κατασκευασμένο κατά παραγγελία | √ |
| Τύπος προφίλ | Κυλινδρικό γρανάζι |
| Κατασκευή | Φρεζάρισμα γραναζιών |
| Λείανση δοντιών γραναζιών | √ |
| Module (M) | Κατασκευασμένο κατά παραγγελία |
| Αριθμός δοντιών (Z) | 97 |
| Γωνία πίεσης (α) | 20° |
| Γωνία έλικας (β) | 13° |
| Βαθμός ακρίβειας δοντιών | ISO 8-9 Grade |
| Θερμική επεξεργασία | Σβέση & Επαναφορά |
| Σκληρότητα επιφάνειας | 260-300HB |
| ΣΥΓΚΡΙΣΗ ΒΑΘΜΩΝ ΚΩΔΙΚΩΝ ΧΑΛΥΒΑ | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Κοπή Φρεζάρισμα
Θερμική Επεξεργασία Λείανση Επιθεώρηση
