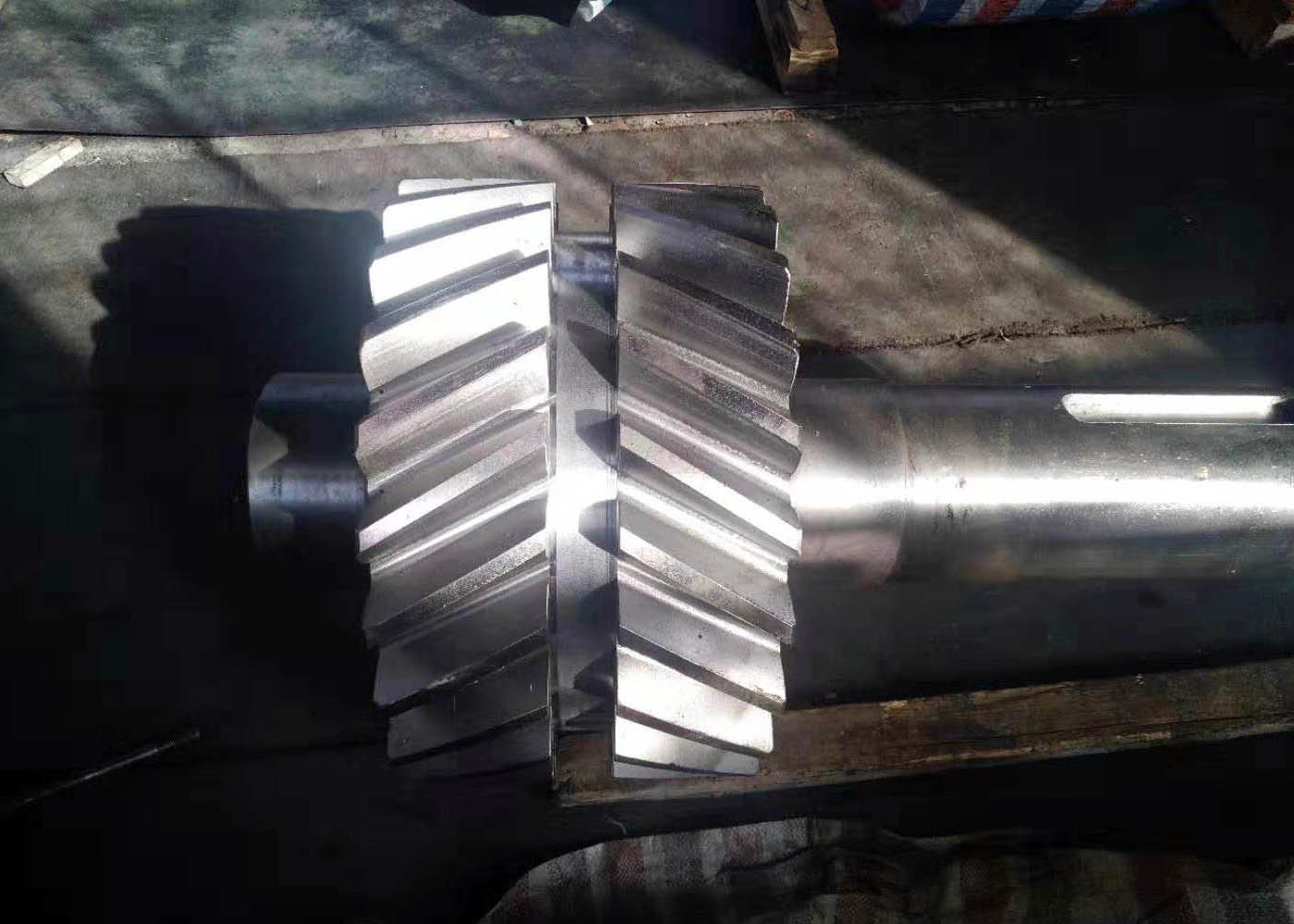

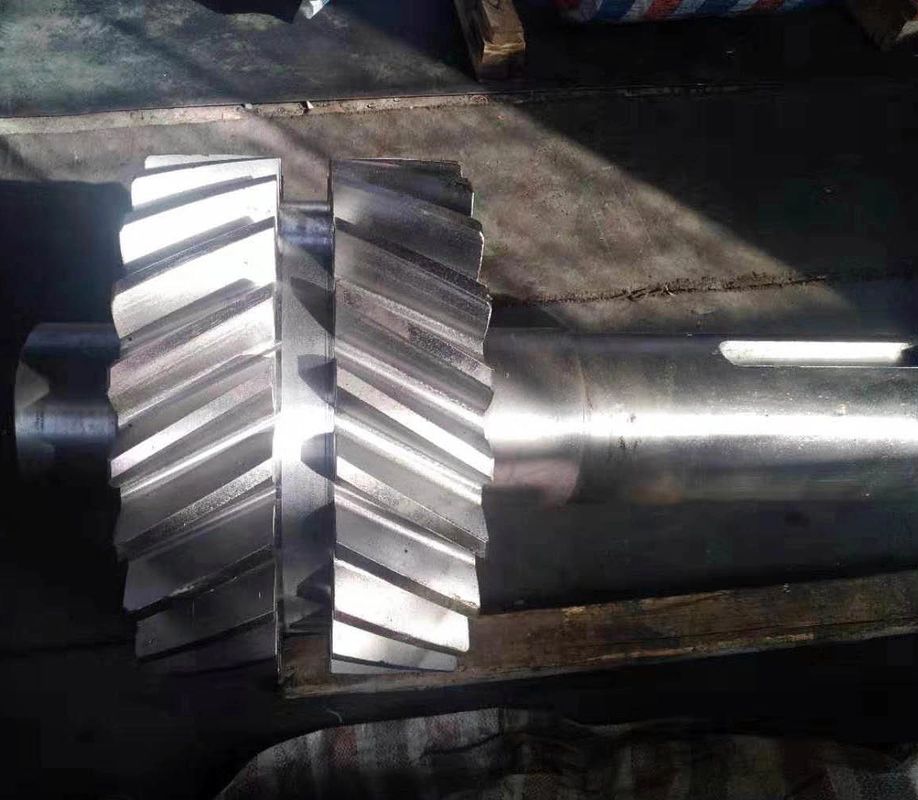

Προσαρμοσμένος μετάδοσης εργαλείων σφυρηλατημένων κομματιών άξονας εργαλείων χάλυβα διπλός ελικοειδής
  • Προσαρμοσμένος μετάδοσης εργαλείων σφυρηλατημένων κομματιών άξονας εργαλείων χάλυβα διπλός ελικοειδής
  • Προσαρμοσμένος μετάδοσης εργαλείων σφυρηλατημένων κομματιών άξονας εργαλείων χάλυβα διπλός ελικοειδής
Προσαρμοσμένος μετάδοσης εργαλείων σφυρηλατημένων κομματιών άξονας εργαλείων χάλυβα διπλός ελικοειδής

Προσαρμοσμένος μετάδοσης εργαλείων σφυρηλατημένων κομματιών άξονας εργαλείων χάλυβα διπλός ελικοειδής

Τόπος καταγωγής Κίνα
Μάρκα YIZGEAR
Αριθμό μοντέλου GS20220822901
Λεπτομέρειες προϊόντος
Μονάδα μέτρησης:
7
Τύπος:
διπλό ελικοειδές γρανάζι
Γωνία πίεσης:
20°
Υλικό:
40CrNiMo
Θερμική επεξεργασία:
Ανθρακοποίηση
Πλάτος εργαλείων:
52
Επισημαίνω:

Προσαρμοσμένα εργαλεία μετάδοσης

,

Διπλός ελικοειδής άξονας εργαλείων χάλυβα σφυρηλατημένων κομματιών

,

Διπλός ελικοειδής άξονας εργαλείων μετάδοσης

Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
2 PC
Τιμή
$250/ Piece
Συσκευασία λεπτομέρειες
Κλουβί κοντραπλακέ
Χρόνος παράδοσης
62 ημέρες
Όροι πληρωμής
T/T, L/C
Δυνατότητα προσφοράς
500 σύνολα/μήνας
Περιγραφή προϊόντος
Εξατομικευμένοι Οδοντωτοί Τροχοί Μετάδοσης Κίνησης από Χάλυβα Σφυρηλάτησης Διπλού Ελικοειδούς Άξονα
Προδιαγραφές Προϊόντος
Χαρακτηριστικό Τιμή
Μονάδα 7
Τύπος Διπλός Ελικοειδής Οδοντωτός Τροχός
Γωνία Πίεσης 20°
Υλικό 40CrNiMo
Θερμική Επεξεργασία Ενανθράκωση
Πλάτος Οδοντωτού Τροχού 52
Επισκόπηση Προϊόντος
Ο Άξονας Διπλού Ελικοειδούς Οδοντωτού Τροχού είναι ένα εξάρτημα μετάδοσης κίνησης ακριβείας που συνδυάζει τα πλεονεκτήματα των διπλών ελικοειδών οδοντωτών τροχών με τη λειτουργικότητα του άξονα. Σχεδιασμένο για βιομηχανικές εφαρμογές υψηλού φορτίου, προσφέρει ανώτερη απόδοση σε απαιτητικά συστήματα μετάδοσης.
Αρχή Λειτουργίας
Ο άξονας του οδοντωτού τροχού μεταδίδει κίνηση και ισχύ μέσω της εμπλοκής της επιφάνειας των δοντιών. Όταν συνδυάζεται με άλλο οδοντωτό τροχό, τα αριστερά και δεξιά ελικοειδή δόντια εμπλέκονται ταυτόχρονα, μεταδίδοντας ροπή ενώ εξουδετερώνουν τις αξονικές δυνάμεις. Αυτός ο μοναδικός σχεδιασμός εξαλείφει την ανάγκη για πρόσθετα ρουλεμάν ώσης.
Βασικά Χαρακτηριστικά
  • Εξάλειψη Αξονικής Δύναμης: Η δομή διπλού έλικα εξουδετερώνει την αξονική ώση, μειώνοντας το φορτίο των ρουλεμάν και παρατείνοντας τη διάρκεια ζωής του συστήματος
  • Ενισχυμένη Ικανότητα Φόρτισης: 30% μεγαλύτερη μετάδοση ροπής από τους οδοντωτούς τροχούς με ευθείες οδοντώσεις με μακρύτερες, ομοιόμορφα κατανεμημένες γραμμές επαφής
  • Ανώτερη Σταθερότητα: Η σταδιακή εμπλοκή μειώνει τους κραδασμούς και τους δονήσεις για πιο αθόρυβη, ομαλή λειτουργία
  • Σχεδιασμός Εξοικονόμησης Χώρου: Η ενσωματωμένη κατασκευή οδοντωτού τροχού-άξονα βελτιώνει την ακαμψία ελαχιστοποιώντας παράλληλα το αποτύπωμα
Εφαρμογές
  • Βαριά μηχανήματα και βιομηχανικός εξοπλισμός
  • Συστήματα παραγωγής ενέργειας
  • Εργαλειομηχανές ακριβείας
  • Ναυτιλιακές και αεροδιαστημικές εφαρμογές
Προδιαγραφές Κατασκευής
Χαρακτηριστικό Προδιαγραφή
Κατασκευασμένο Κατά Παραγγελία Διαθέσιμο
Υλικό 40CrNiMo
Κατασκευή Δοντιών Οδοντωτού Τροχού Φρεζάρισμα Οδοντωτού Τροχού
Λείανση Δοντιών Οδοντωτού Τροχού Περιλαμβάνεται
Μονάδα (M) 7
Γωνία Πίεσης (α) 20°
Γωνία Έλικας (β) 18°
Βαθμός Ακρίβειας Δοντιών ISO 8-9 Grade/AGMA 11Grade
Θερμική Επεξεργασία Περιλαμβάνεται
Σκληρότητα Επιφάνειας Περιλαμβάνεται
Σύγκριση Βαθμού Χάλυβα
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 18XГT SMK22
20Cr2Ni4 20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
Προσαρμοσμένος μετάδοσης εργαλείων σφυρηλατημένων κομματιών άξονας εργαλείων χάλυβα διπλός ελικοειδής 0
