| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | IG220804002 |
| Ποσότητα παραγγελίας min: | 1 κομμάτι |
| Τιμή: | $200.0/Piece |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 55 ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T, Western Union |
| Δυνατότητα προσφοράς: | 500 κομμάτια/μήνας |
| Υλικό: | 42CrMo | Εμπορικό σήμα: | COem |
|---|---|---|---|
| Θερμική επεξεργασία: | Απόσβεση & μετρίαση | Ποιοτικός βαθμός: | Βαθμός του ISO 8-9 |
| σχεδιάγραμμα: | Εσωτερικό δαχτυλίδι εργαλείων | DP: | 6.35 |
| Επισημαίνω: | Σύζευξη άξονα με εσωτερικό γρανάζι,Σύνδεσμος άξονα μετάδοσης κίνησης AISI 4140,Σύνδεσμος άξονα γραναζιών OEM |
||
1) Τύποι γραναζιών μετάδοσης
Δακτυλιοειδές γρανάζι, Εσωτερικός δακτύλιος γραναζιών.
Σετ εργαλείων ατέρμονα, κωνικό γρανάζι

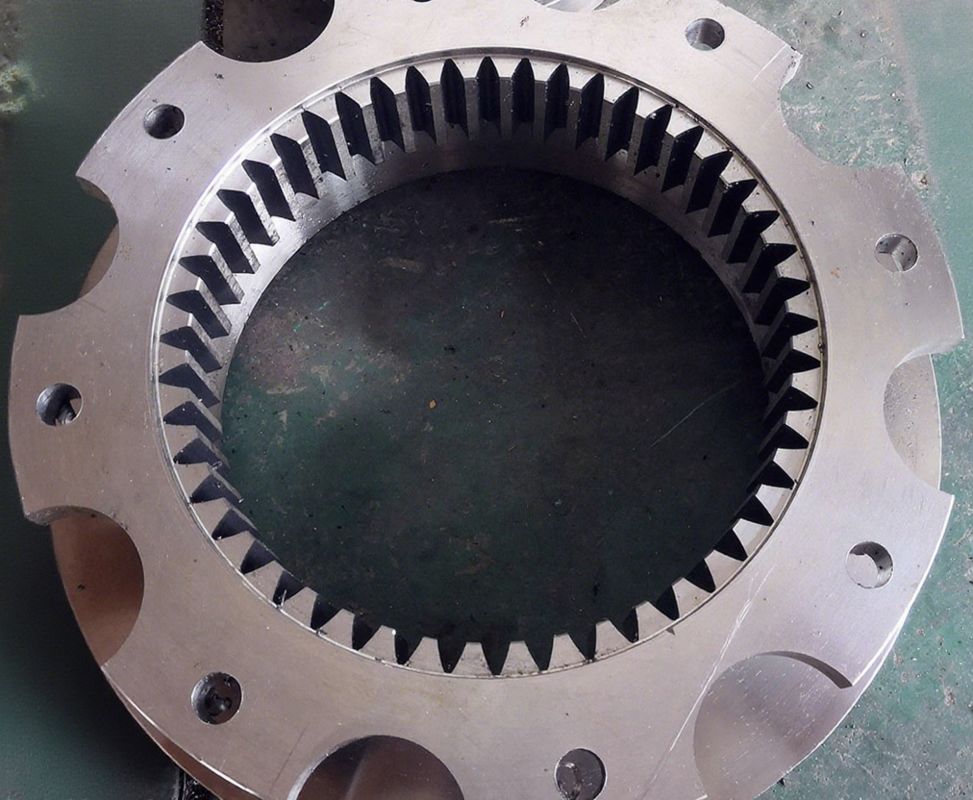

2) Περιγραφή εσωτερικού εξοπλισμού
Το εσωτερικό γρανάζι είναι ένα γρανάζι με δόντια στραμμένα προς τα μέσα.Ένας εσωτερικός γραναζωτός τροχός μερικές φορές ονομάζεται απλά δακτύλιος.
2) Εφαρμογή γραναζιών μετάδοσης
Τα γρανάζια χρησιμοποιούνται σε διάφορους τύπους μηχανημάτων ως εξάρτημα μετάδοσης.
Τα γρανάζια χρησιμοποιούνται ευρέως στο μηχανικό σύστημα.
Κιβώτιο ταχυτήτων, μειωτήρες ταχυτήτων, ηλεκτρικά εργαλεία, αντλίες.
| Προϊόντα | Εσωτερικός εξοπλισμός |
| Κατά παραγγελία | √ |
| Τύπος προφίλ γραναζιού | Κυλινδρικός εξοπλισμός |
| Κατασκευή δοντιών γραναζιών | Διαμόρφωση Γραναζιών |
| Τρίξιμο δοντιών με γρανάζια | * Αν χρειαστεί |
| Ενότητα (M) | 4 |
| Αριθμός δοντιών (Ζ) | 22 |
| Γωνία πίεσης (α) | 20° |
| Γωνία έλικας (β) | Εθιμο |
| Βαθμός ακρίβειας δοντιών | Βαθμός ISO 8-9 |
| Θερμική επεξεργασία | Quenching & Tempring/Induction Hardening |
| Σκληρότητα | 230-260 HB |
| ΣΥΓΚΡΙΣΗ ΒΑΘΜΩΝ ΚΩΔΙΚΟΥ ΧΑΛΥΒΟΥ | |||||
| ΚΙΝΑ/GB | ISO | GOST | ASTM | JIS | ΦΑΣΑΡΙΑ |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40Χ | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ΧΜ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38ΧΜ | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ΧΓΤ | SMK22 | |||
| 20Cr2Ni4 | 20Χ2Η4Α | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
