| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | SB2207003 |
| Ποσότητα παραγγελίας min: | 2 σύνολα |
| Τιμή: | $300/ Piece |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 62 ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 500 σύνολα/μήνας |
| Τρόπος: | 4.5 | Κατεύθυνση: | Αριστερό χέρι |
|---|---|---|---|
| Γωνία Τύπου: | 20° | Σκληρότητα: | 58-62 HRC |
| Θερμική επεξεργασία: | Ανθρακοποίηση | Κατηγορία ποιότητας: | Στίχος 6 ISO AGMA Στίχος 11 |
| Επισημαίνω: | εργαλείο 4.5M που αλέθει τα σπειροειδή εργαλεία λοξοτμήσεων,SAE 4320 ελικοειδή εργαλεία μετάδοσης,SAE 4320 σπειροειδή εργαλεία λοξοτμήσεων |
||

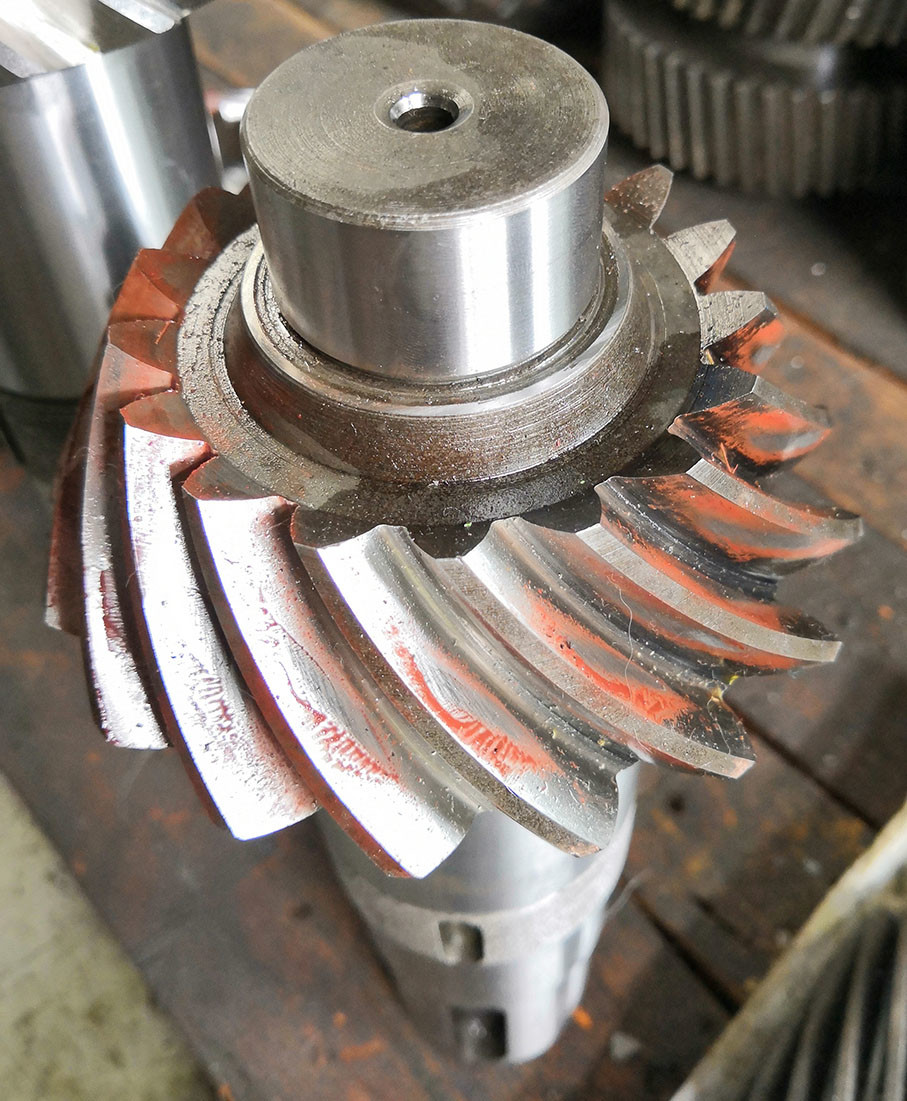

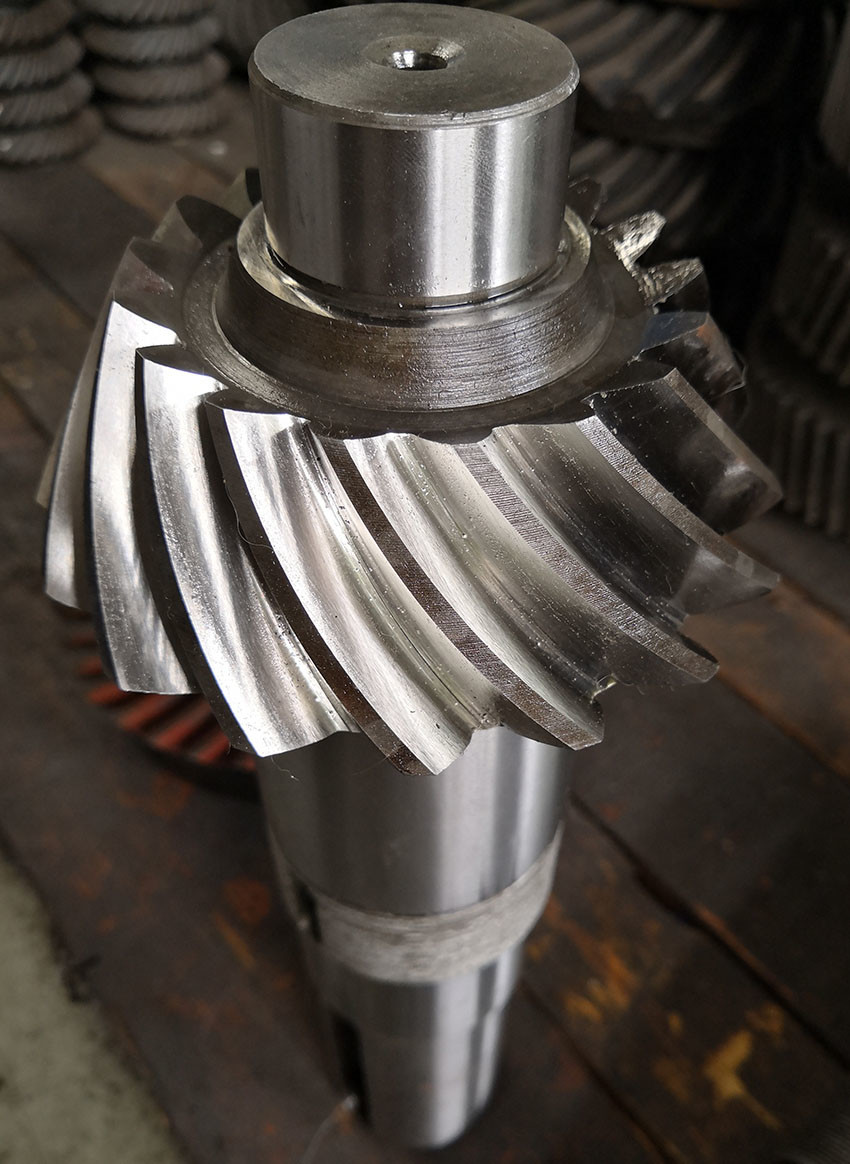

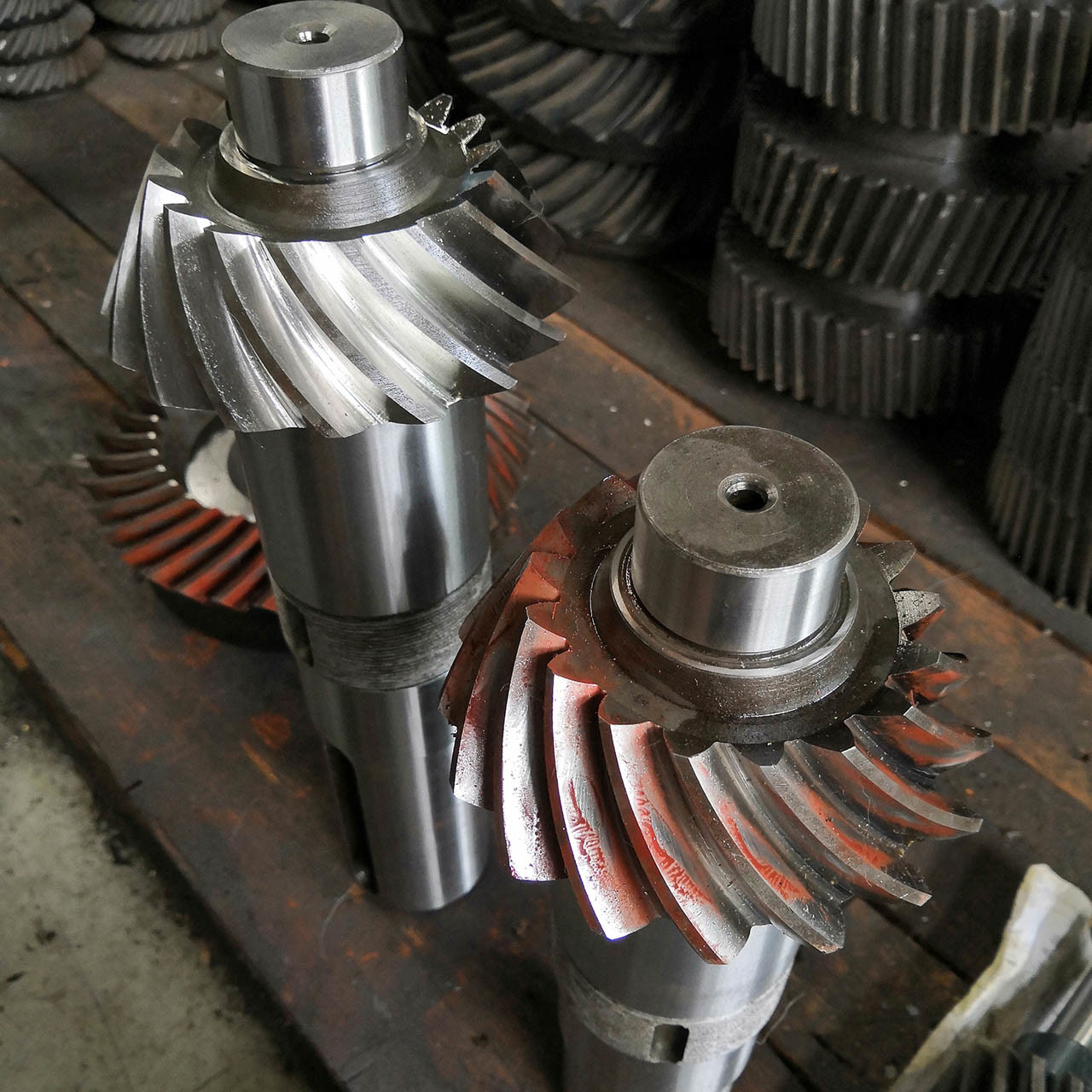

1) Περιγραφή του σπειροειδούς κωνικού γραναζιού
Το σπειροειδές κωνικό γρανάζι είναι ένα κωνικό γρανάζι με ελικοειδή δόντια. Η κύρια εφαρμογή του είναι σε ένα διαφορικό οχήματος.
Όπου η κατεύθυνση της κίνησης από τον άξονα κίνησης πρέπει να στρέφεται κατά 90° για να κινήσει τους τροχούς. Ο ελικοειδής σχεδιασμός
παράγει λιγότερους κραδασμούς και θόρυβο από τα συμβατικά γρανάζια ευθύγραμμης κοπής ή οδοντωτών τροχών με ίσια δόντια.
2) Χαρακτηριστικά του σπειροειδούς κωνικού γραναζιού
Το σετ σπειροειδών κωνικών γραναζιών πρέπει να αντικαθίσταται σε ζεύγη. Και τα αριστερά και τα δεξιά γρανάζια πρέπει να
αντικαθίστανται μαζί.
| Προϊόντα | Σπειροειδή κωνικά γρανάζια με εσωτερικές αυλακώσεις |
| Κατασκευασμένα κατά παραγγελία | √ |
| Υλικό | SAE 4320/ 20CrNi2MoA |
| Κατασκευή δοντιών γραναζιού | Φρεζάρισμα γραναζιού/Λείανση γραναζιού |
| Λείανση δοντιών γραναζιού | √ |
| DP | 4.5 |
| Αριθμός δοντιών (Z) | 17T |
| Γωνία πίεσης (α) | 20° |
| Γωνία έλικας (β) | 35° |
| Βαθμός ακρίβειας δοντιών | ISO 6 Grade/ AGMA 11Grade |
| Θερμική επεξεργασία | Ενανθράκωση |
| Σκληρότητα επιφάνειας | 58-62 HRC |
| ΣΥΓΚΡΙΣΗ ΒΑΘΜΩΝ ΚΩΔΙΚΩΝ ΧΑΛΥΒΑ | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Εξοπλισμός παραγωγής
Διαδικασία παραγωγής
Σφυρηλάτηση Μηχανουργική κατεργασία Κοπή
Θερμική επεξεργασία Λείανση Έλεγχος
