| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | DB220804001 |
| Ποσότητα παραγγελίας min: | 1 κομμάτι |
| Τιμή: | $1000/ Piece |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 75 ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T, Western Union |
| Δυνατότητα προσφοράς: | 100 κομμάτια/μήνας |
| Ετικέτα: | Οργανωτής κατασκευής | Πύργος: | 3.819 |
|---|---|---|---|
| Μήκος: | 2200 mm | Κατεύθυνση: | Αριστερό χέρι και δεξί χέρι |
| Ακατέργαστη: | Ρα 0,8 ~ Ρα 1.6 | Γωνία έλικας: | 25° |
| Επισημαίνω: | Διπλός ελικοειδής άξονας 12 αυλακώνω ενότητα,40CrNiMoA διπλός ελικοειδής άξονας χάλυβα,Διπλός ελικοειδής άξονας αυλακώνω cOem |
||

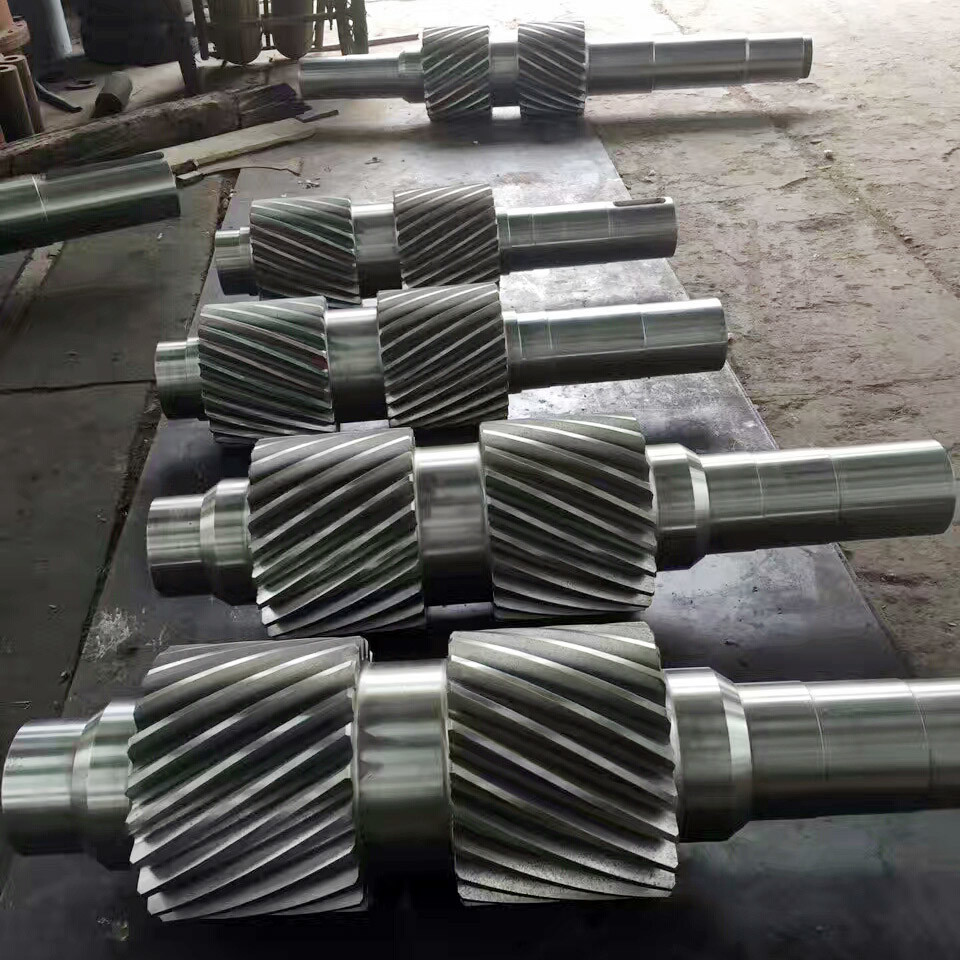

Προσαρμοσμένο 12 Module 40CrNiMoA Steel Double Helical Gear Shaft
1) Περιγραφή του διπλού ελικοειδούς εξοπλισμού
Το σύνολο της επιφάνειας του διπλού ελικοειδούς κιβωτίου γίνεται σε δύο ίσα μισά, και τα δύο με την ίδια γωνία έλικας, αλλά με αντίθετα χέρια.
Οι άξονες ώσεις είναι αντίθετες μεταξύ τους, οι δυνάμεις περιέχονται στο κιβώτιο και δεν μεταδίδονται στο ρουλέν.
2) Χαρακτηριστικό του διπλού ελικοειδούς εργαλείου
Οι διπλές ελικοειδείς μορφές ταχυτήτων μπορούν να εξισορροπήσουν τις εγγενείς δυνάμεις ώθησης.
Η υψηλή ικανότητα φόρτωσης και η σταθερή μετάδοση έχουν πλεονεκτήματα.
3) Εφαρμογές των διπλών ελικοειδών εργαλείων
Τα διπλό ελικοειδή γρανάζια έχουν χρησιμοποιηθεί ευρέως για τη μετάδοση ισχύος σε ανεμογεννήτριες αερίου, γεννήτριες, κινητήρες, αντλίες,
Φανατικός ανεμιστήρας και συμπιεστής σε ναυτιλιακά πλοία και μηχανήματα κατασκευής.
| Προϊόντα | Διπλό ελικοειδές κιβώτιο |
| Προσαρμοσμένα | √ |
| Τύπος προφίλ εργαλείου | Κύλινδροι εργαλεία |
| Κατασκευή | Τεχνήματα |
| Στρίψιμο δοντιών | √ |
| Μονάδα (M) | 12 |
| Αριθμός δοντιών (Z) | 25 |
| Γωνία πίεσης (α) | 20° |
| Γωνία μολύβδου | 15° |
| Αξία ακρίβειας δοντιών | Αξία ISO 6-7 |
| Θερμική επεξεργασία | Καρβουρίσματος |
| Σκληρότητα επιφάνειας | 58-62 HRC |
| Σύγκριση των ειδών χάλυβα | |||||
| Κίνα/Βρετανία | ISO | ΓΟΣΤ | ΑΣΤΜ | ΔΕΣ | ΔΙΝ |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ΧΜ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
