| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | DB22083003 |
| Ποσότητα παραγγελίας min: | 1 κομμάτι |
| Τιμή: | $1000/ Piece |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 75 ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T, Western Union |
| Δυνατότητα προσφοράς: | 100 κομμάτια/μήνας |
| ΔΠ: | 1.5 | Προφίλ εξοπλισμού: | Διπλό ελικοειδές εργαλείο |
|---|---|---|---|
| Σκληρότητα: | 260-300 HB | Κατασκευή: | Άλεση εργαλείων |
| Κατηγορία ποιότητας: | ISO 8-9 | Κατεύθυνση: | Αριστερό χέρι και δεξί χέρι |
| Επισημαίνω: | Άξονας εργαλείων ψαροκόκκαλων άλεσης εργαλείων,22T διπλός ελικοειδής άξονας εργαλείων,Διπλό ελικοειδές DP άξονων εργαλείων 1.5 |
||

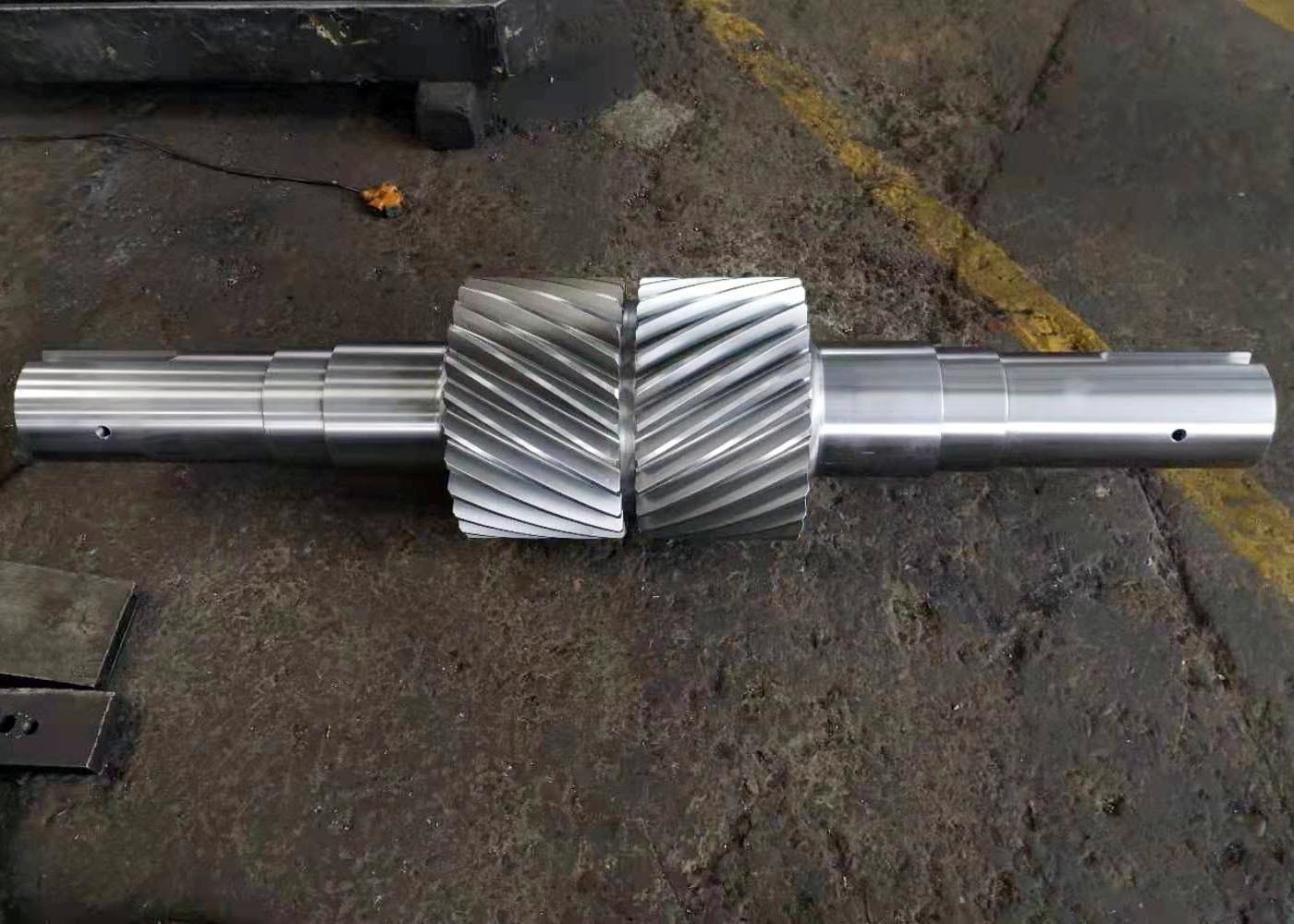

Τεχνουργήματα μετάδοσης DP 1.5 22T Τεχνουργήματα φρέσκας διπλού έλξης

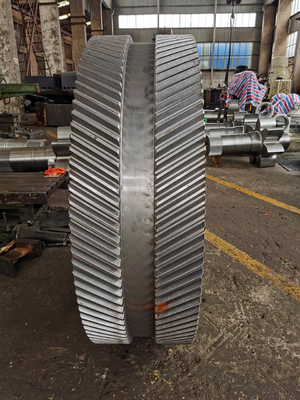

1) Περιγραφή του μηχανισμού διπλής έλξης
Το ελαστικό διπλής έλξης είναι ένα ειδικό είδος ελαστικού έλξης.
Τα δόντια είναι στρεβλωμένα προς τον άξονα του κιβωτίου και έχουν ελικοειδή δόντια τόσο στα αριστερά όσο και στα δεξιά.
2) Χαρακτηριστικά του μηχανισμού διπλής έλξης
Η μορφή διπλής έλικας ισορροπεί τις εγγενείς δυνάμεις ώθησης.
Το σύνολο των γρανάζων πρέπει να έχει την ίδια γωνία έλξης.
3) Εφαρμογές τροχών διπλής έλξης
Η βιομηχανία βαρέων υπηρεσιών πρέπει να εξαλείψει τις δυνάμεις ώθησης.
| Προϊόντα | Διπλό ελικοειδές κιβώτιο |
| Προσαρμοσμένα | √ |
| Τύπος προφίλ εργαλείου | Κύλινδροι εργαλεία |
| Κατασκευή | Τρίχωμα εργαλείων |
| Στρίψιμο δοντιών | √ |
| ΔΠ | 1.5 |
| Αριθμός δοντιών (Z) | 22 |
| Γωνία πίεσης (α) | 20° |
| Γωνία μολύβδου | 15° |
| Αξία ακρίβειας δοντιών | Τάξη ISO 8-9 |
| Θερμική επεξεργασία | Σβήσιμο και θέρμανση |
| Σκληρότητα επιφάνειας | 260-300HB |
| Σύγκριση των ειδών χάλυβα | |||||
| Κίνα/Βρετανία | ISO | ΓΟΣΤ | ΑΣΤΜ | ΔΕΣ | ΔΙΝ |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ΧΜ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
