| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | SB22081501 |
| Ποσότητα παραγγελίας min: | 2 σύνολα |
| Τιμή: | $370/ Piece |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 62 ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 500 σύνολα/μήνας |
| Συνολικό ύψος: | 90 χιλιοστά | Γωνία πισσών: | 30°15 |
|---|---|---|---|
| Μονάδα: | 11 | Διάμετρος ακρών: | 420 χιλιοστά |
| Κατεύθυνση: | Δεξής | Σκληρότητα: | 58-62 HRC |

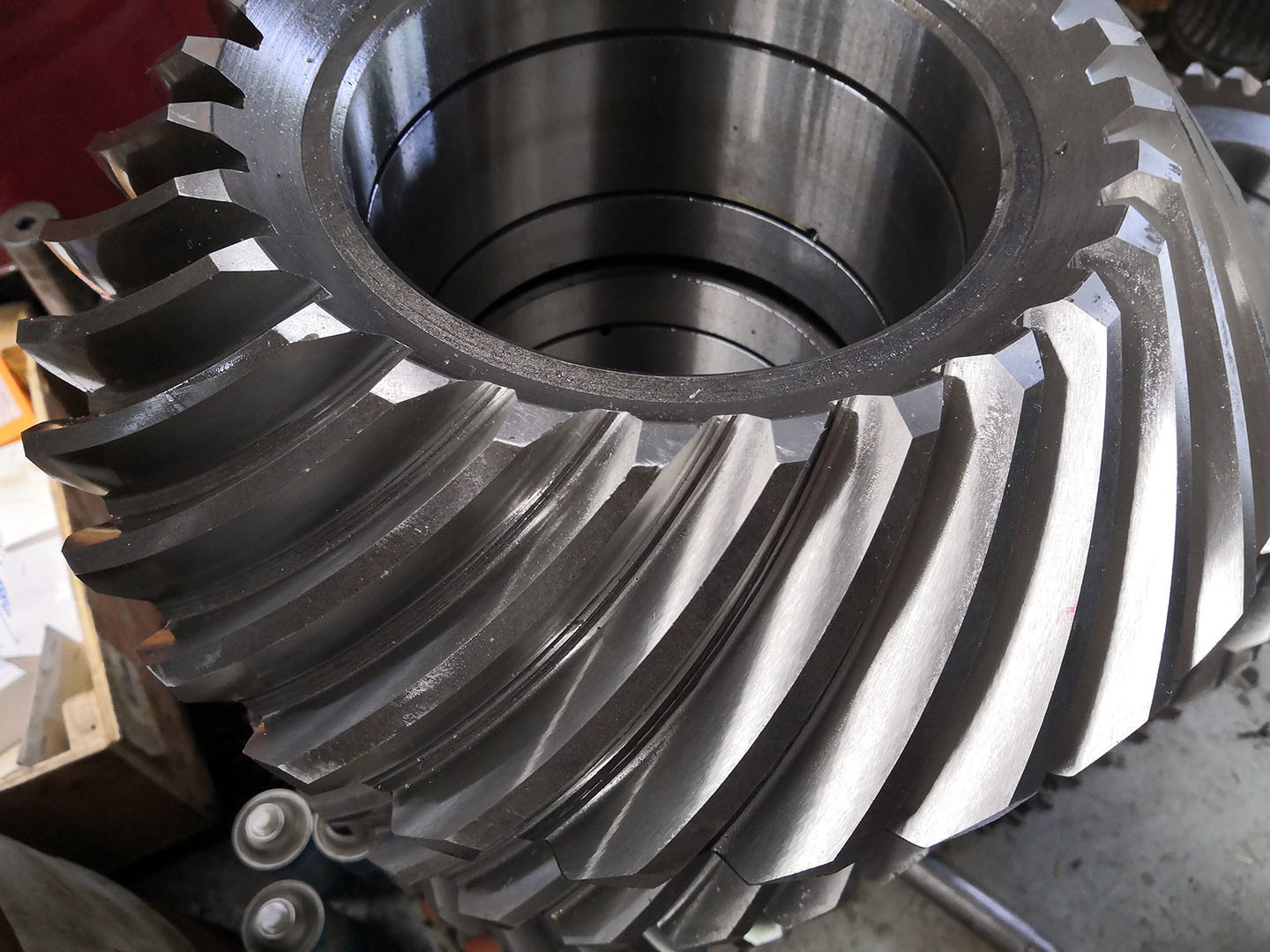

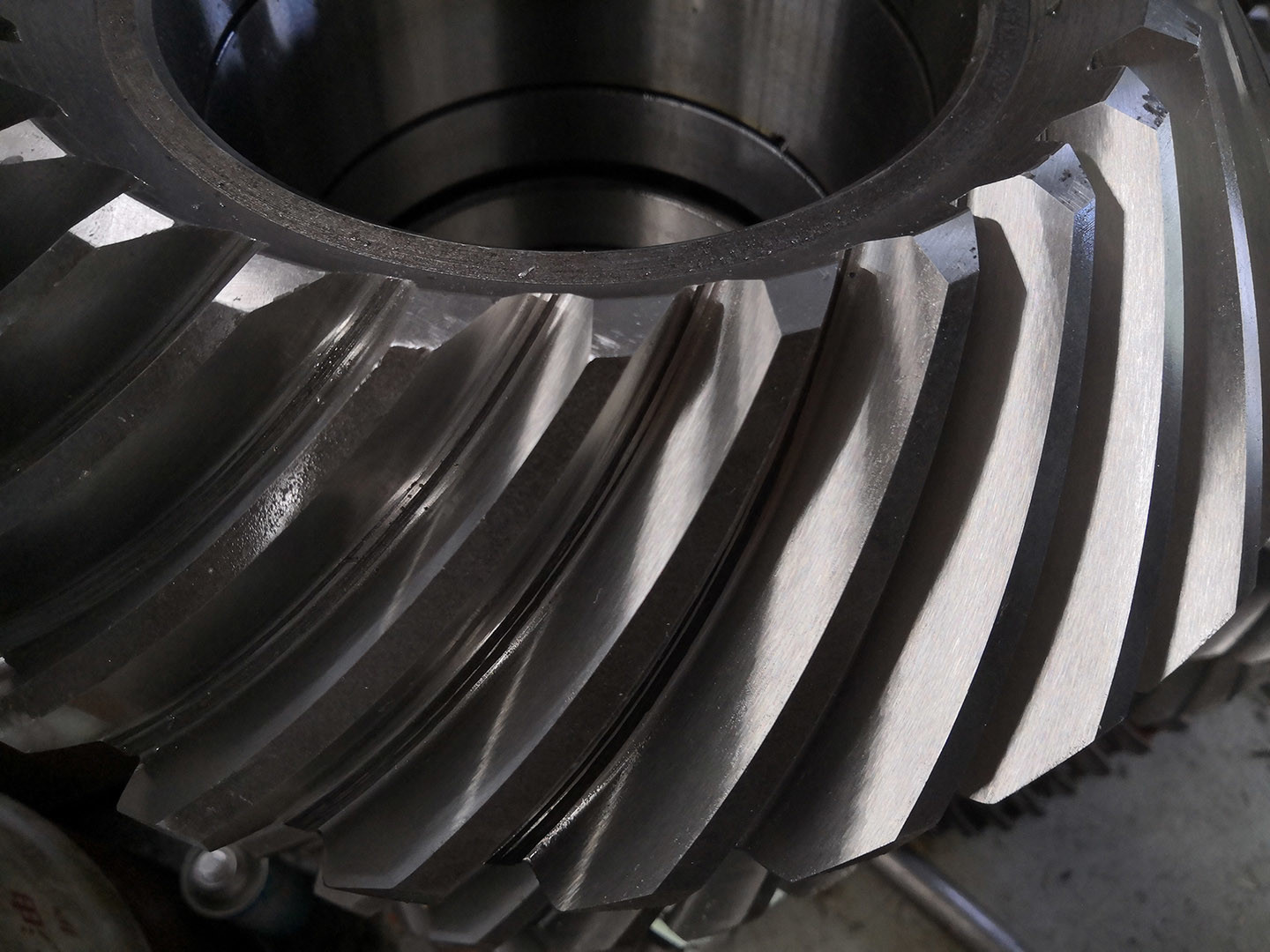

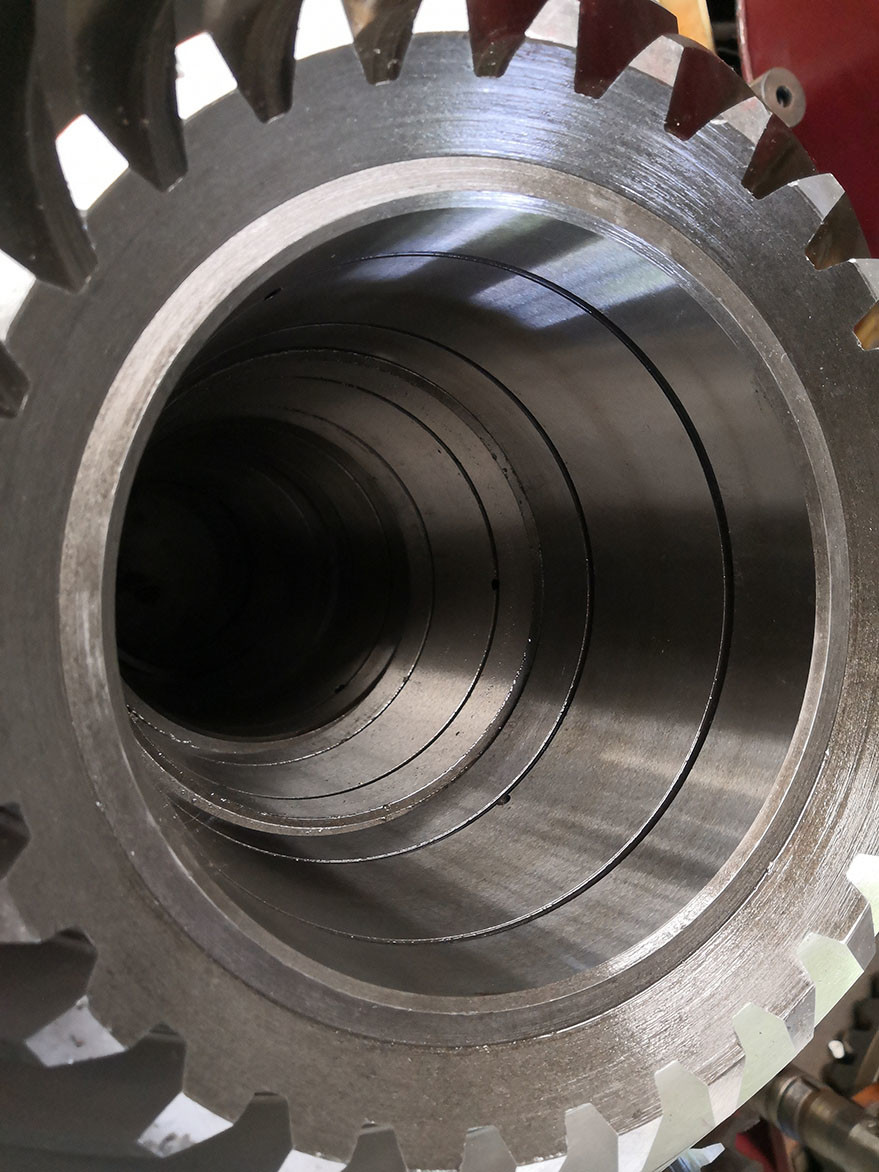

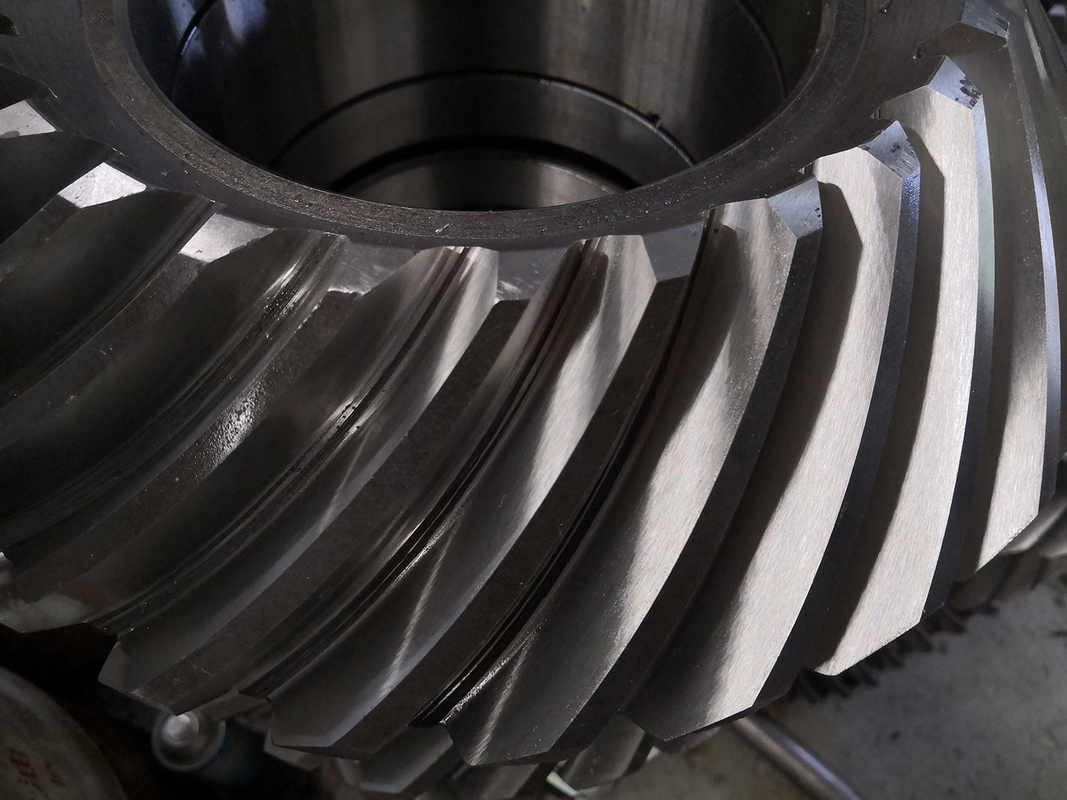

| Επισημαίνω: | 11 ελικοειδές εργαλείο λοξοτμήσεων ενότητας,20CrMnTi αλέθοντας εργαλεία μετάδοσης,20CrMnTi ελικοειδές εργαλείο λοξοτμήσεων |
||
1) Εφαρμογές σπειροειδούς κωνικής γραμμής
Οι σπειροειδείς στρογγυλοί τροχούς χρησιμοποιούνται σε περιπτώσεις όπου ο άξονας περιστροφής ενός άξονα πρέπει να αλλάξει κατεύθυνση.
Ένα παράδειγμα αυτού είναι ένα διαφορικό αυτοκινήτου όπου ο περιστρεφόμενος άξονας προβολέα περιστρέφεται κατά 90 ° για να οδηγήσει τους τροχούς.
2) Χαρακτηριστικά των σπειροειδών μηχανημάτων
Ένα σπειροειδές κεκλιμένο μηχάνημα έχει δόντια κομμένα σε ελικοειδή μορφή, με την επιφάνεια του γροθού να είναι κωνική.
Αυτό έχει ως αποτέλεσμα τη μείωση του θορύβου και της δόνησης μέσω της σταδιακής εμπλοκής των σπειροειδών δοντιών με το
Η επαφή αρχίζει από το ένα άκρο του δοντιού και εξαπλώνεται προοδευτικά σε ολόκληρη την πλευρά του δοντιού.
Οι τυπικές αναλογίες ταχυτήτων είναι 1: 1 έως 5:1.
Οι άξονες ενός σπειροειδούς κεκλιμένου συστήματος βρίσκονται στο ίδιο επίπεδο.
| Προϊόντα | Σπειροειδής βέλος μετατροπέας |
| Προσαρμοσμένα | √ |
| Υλικό | 20CrMnTi |
| Κατασκευή οδοντοστοιχείων | Τεχνουργία εργαλείων αλέσεως και τριβή δοντιών εργαλείων |
| Μονάδα | 11 |
| Στρίψιμο δοντιών | √ |
| Αριθμός δοντιών (Z) | 35 |
| Γωνία πίεσης (α) | 20° |
| Γωνία μολύβδου | 35° |
| Αξία ακρίβειας | ISO 6 βαθμός/ AGMA 11 βαθμός |
| Θερμική επεξεργασία | Καρβουρίσματος |
| Σκληρότητα επιφάνειας | 58-62HRC |
| Σύγκριση των ειδών χάλυβα | |||||
| Κίνα/Βρετανία | ISO | ΓΟΣΤ | ΑΣΤΜ | ΔΕΣ | ΔΙΝ |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ΧΜ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
