| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | SB2208241 |
| Ποσότητα παραγγελίας min: | 2 σύνολα |
| Τιμή: | $70/ Piece |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 62 ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 500 σύνολα/μήνας |
| Εξωτερική διάμετρος: | 535mm | Γωνία άξονων: | 90° |
|---|---|---|---|
| Μονάδα μέτρησης: | 12.5 | Υλικό: | 20CrNi2MoA |
| Γωνία πισσών: | 53°32' | Γωνία ρίζας: | 51° 28' |
| Επισημαίνω: | 12.5 ενότητα εργαλείο λοξοτμήσεων 90 βαθμού,12,5 ελικοειδή εργαλεία σωστής γωνίας ενότητας |
||

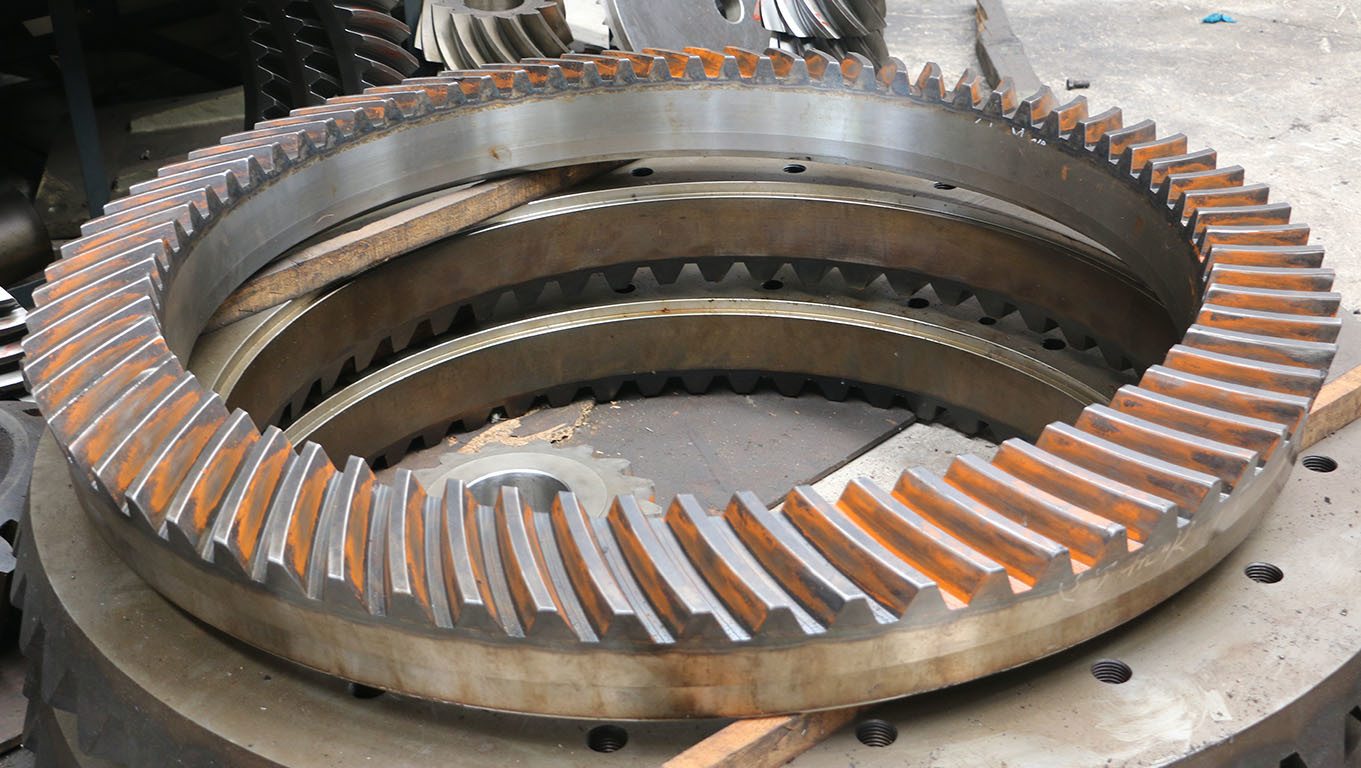

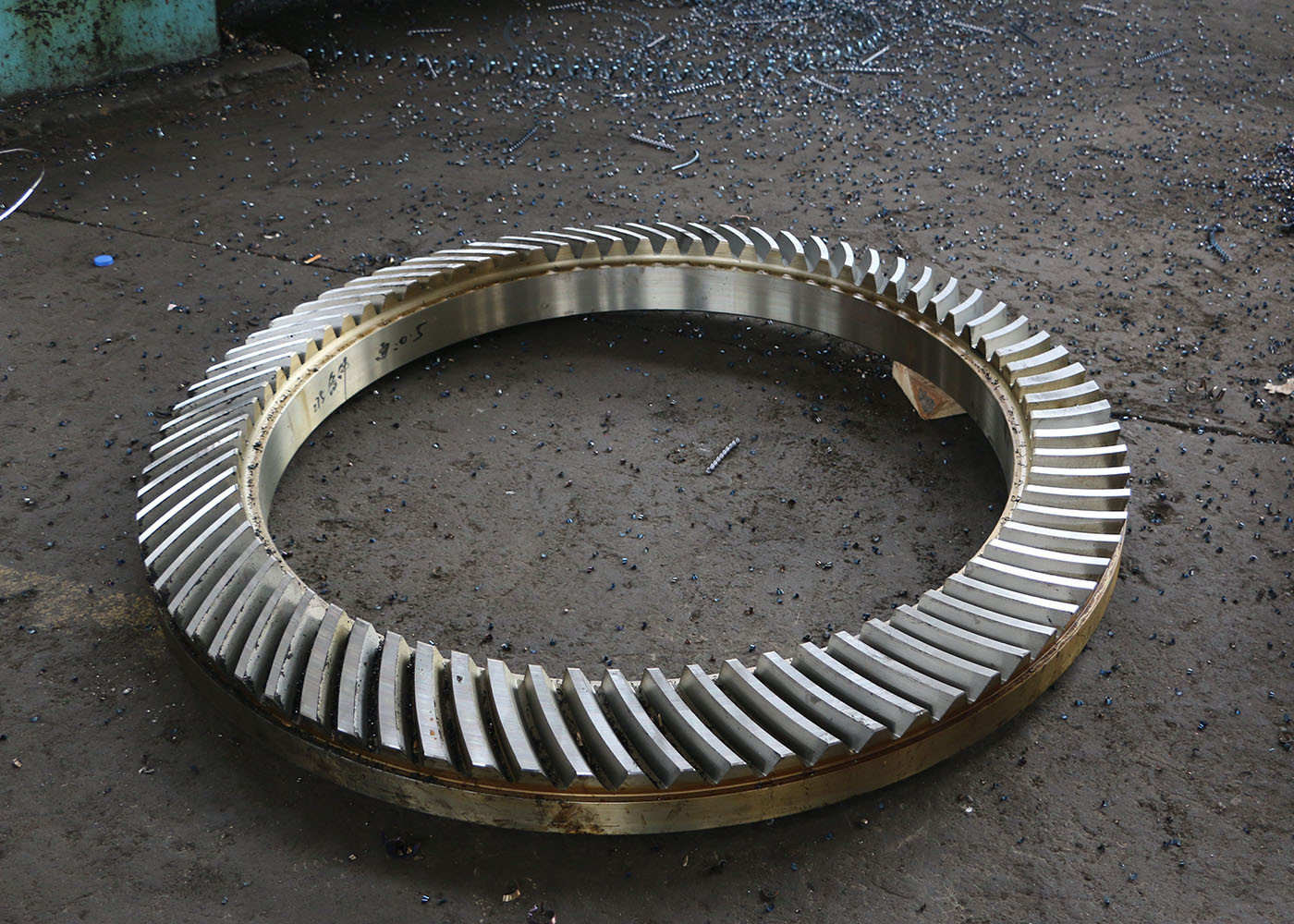

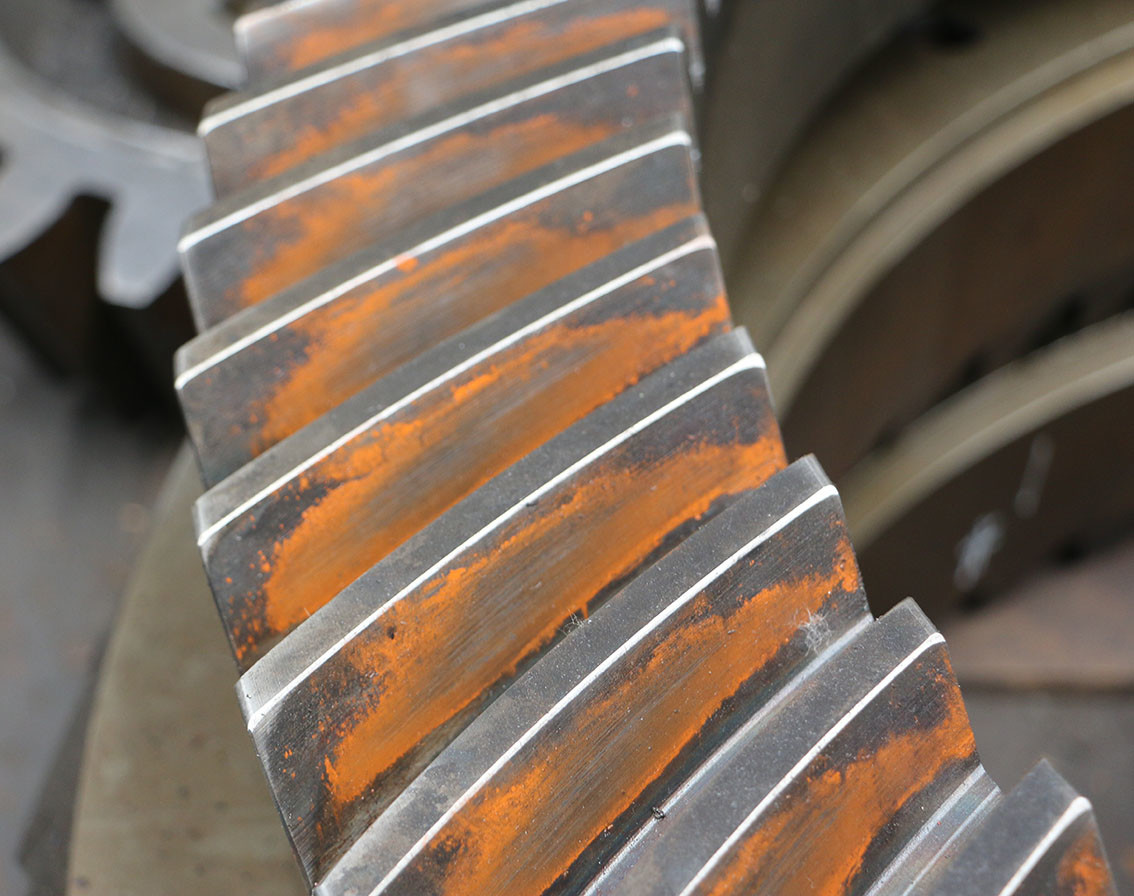

1) Περιγραφή των Spiral Bevel Gears
Τα Spiral bevel gears είναι κωνικά γρανάζια των οποίων οι άξονες τέμνονται, συχνά σε γωνία 90 μοιρών. Τα δόντια είναι κομμένα
με μια μικρή καμπύλη κατά μήκος του μήκους τους και ένα προφίλ involute.
Τα Spiral bevel gears χρησιμοποιούνται συχνά για τη μετάδοση ισχύος μέσω ορθής γωνίας. Είναι κατάλληλα για βαρέως τύπου
εφαρμογές και μπορούν να σχεδιαστούν για λειτουργίες υψηλής ταχύτητας. Σε σχέση με ορισμένες από τις εναλλακτικές λύσεις κωνικών γραναζιών,
μπορούν να μειώσουν το κόστος ιδιοκτησίας παρέχοντας μακροχρόνια απόδοση και ελάχιστη ανάγκη για επισκευές
ή αντικαταστάσεις.
| Προϊόντα | Spiral Bevel Gear Shaft |
| Κατασκευασμένο κατά παραγγελία | √ |
| Υλικό | 20CrNi2MoA |
| Κατασκευή Δοντιών Γρανάζιων | Φρεζάρισμα Γρανάζιων & Τροχισμός Δοντιών Γρανάζιων |
| Τροχισμός Δοντιών Γρανάζιων | √ |
| Module (M) | 12.5 |
| Αριθμός Δοντιών (Z) | 58 |
| Γωνία Πίεσης (α) | 20° |
| Γωνία Οδηγού | 35° |
| Βαθμός Ακρίβειας | ISO 6 Grade/ AGMA 11Grade |
| Θερμική Επεξεργασία | Ενανθράκωση |
| Σκληρότητα Επιφάνειας | 58-62HRC |
| ΣΥΓΚΡΙΣΗ ΒΑΘΜΩΝ ΚΩΔΙΚΩΝ ΧΑΛΥΒΑ | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Εξοπλισμός Παραγωγής
Διαδικασία Παραγωγής
Σφυρηλάτηση Μηχανουργική Κοπή
Θερμική Επεξεργασία Τροχισμός Έλεγχος
