Υλικό: | 18CrNiMo7 | Μονάδα: | 14 |
---|---|---|---|
Γωνία έλικας: | 15° | Ακριβότητα: | Βαθμός του ISO 6 |
Διάρκεια: | 2500 χιλιοστά | Γωνία πίεσης: | 20° |
Επισημαίνω: | Άξονας εργαλείων μετάδοσης κύριου Drive,14 ελικοειδής άξονας αυλακώνω ενότητας,Αριστερός ελικοειδής άξονας αυλακώνω |

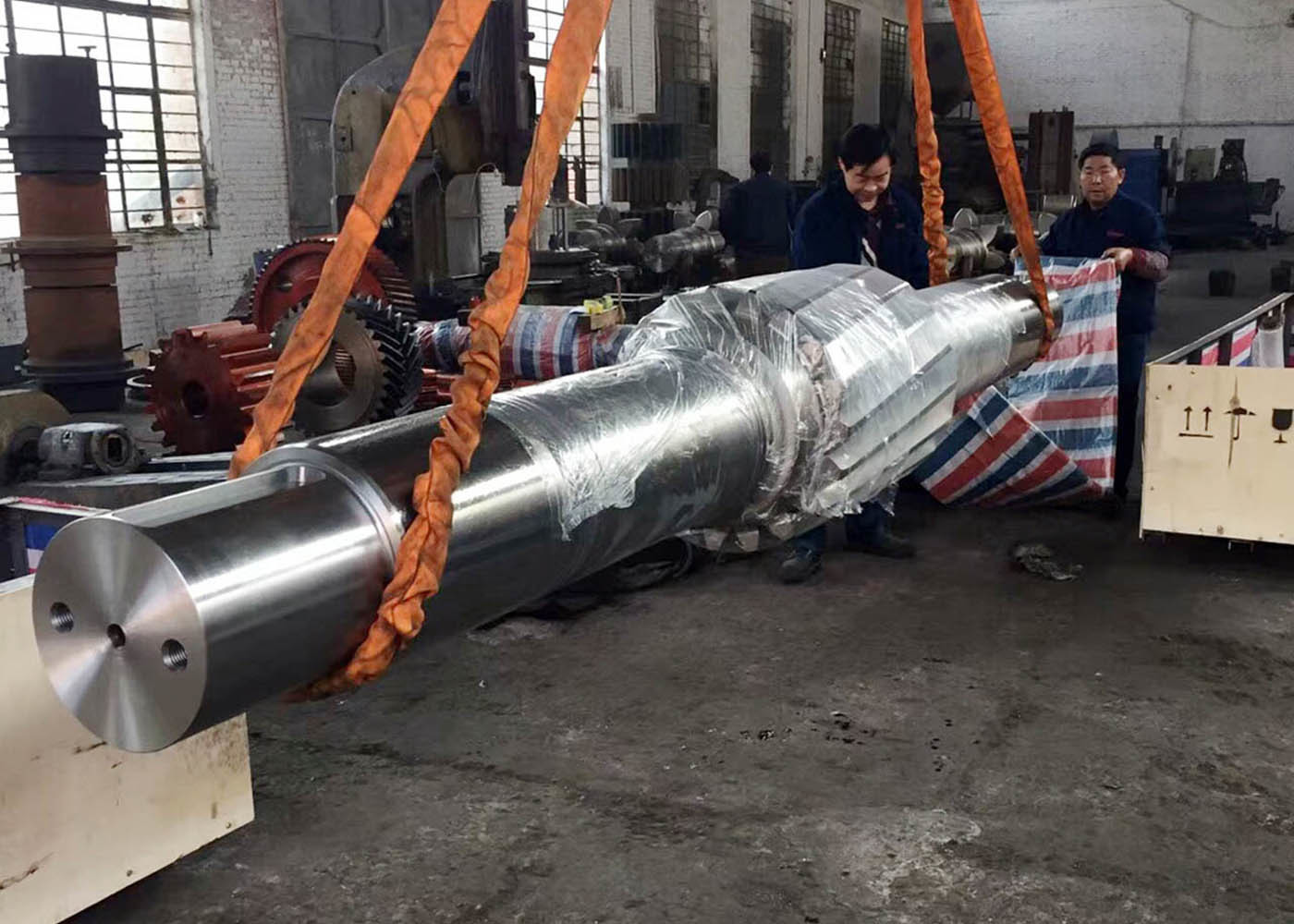

Εναλλακτικά εξαρτήματα μετάδοσης - 14 μονάδα Αριστερό χειροκίνητο ελικοειδές μετατροπέα κύριο μεταγωγικό άξονα
1) Περιγραφή του ελικοειδούς άξονα τροχιάς
Το ελικοειδές μηχάνημα που έχει δόντια ελικοειδών ονομάζεται ελικοειδές μηχάνημα.
Οι μηχανές αυτές χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες, όπως η
Οι ελικοειδείς ταχύτητες μπορούν να αντέξουν περισσότερο φορτίο από τις ελικοειδείς ταχύτητες και να λειτουργούν πιο ήσυχα.
Τα ελαστικά σπινθήρων κάνουν θόρυβο λόγω της ξαφνικής επαφής μεταξύ των δοντιών των ελαστικών κατά τη στιγμή της εμπλοκής, αλλά ελικοειδή
Τα γρανάζια κάνουν ομαλή επαφή από τη μία άκρη του δοντιού στην άλλη.
λειτουργία με υψηλότερη απόδοση από τα ελαστικά.
2) Ταξινομή των ελικοειδών εργαλείων
α) Παράλληλα ελικοειδή γρανάζια (χρησιμοποιούνται για τη μετάδοση ισχύος μεταξύ παράλληλων άξονων)
Β) Δύο ελικοειδείς εργαλεία ή εργαλεία με σπονδυλική στήλη.
γ) Σταυροτροφικά ή κλίση (χρησιμοποιούνται για τη μετάδοση ισχύος μεταξύ μη παράλληλων άξονων)
Προϊόντα | Αριστερό χειροκίνητο ελικοειδές μετατροπέα |
Προσαρμοσμένα | √ |
Τύπος προφίλ εργαλείου | Κύλινδροι εργαλεία |
ΜηχανήματαΔόντιαΚατασκευή | Στρίψιμο εργαλείων |
Στρίψιμο δοντιών | √ |
Μονάδα (M) | 14 |
Αριθμός δοντιών (Z) | 22 |
Γωνία πίεσης (α) | 20° |
Γωνία μολύβδου | 22° |
Αξία ακρίβειας | Αξία ISO 6 |
Θερμική επεξεργασία | Καρβουρίσματος |
Σκληρότητα επιφάνειας | 58-62HRC |
Σύγκριση των ειδών χάλυβα | |||||
Κίνα/Βρετανία | ISO | ΓΟΣΤ | ΑΣΤΜ | ΔΕΣ | ΔΙΝ |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20ΧΜ | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA | 4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 | |
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
