| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | SS220082602 |
| Ποσότητα παραγγελίας min: | 5 κομμάτια |
| Τιμή: | $50.0/Piece |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 55 ημέρες |
| Όροι πληρωμής: | L/C, T/T, Western Union, D/P |
| Δυνατότητα προσφοράς: | 1000 κομμάτια/μήνας |
| Τύπος αυλακώνω: | Involute αυλακώνω | Κατασκευή: | Γήπεδο σφαιρίδας |
|---|---|---|---|
| Σκληρότητα: | 58-62 HRC | Μονάδα μέτρησης: | 2 |
| Δόντια αριθ. αυλακώνω: | 11 | Θερμική επεξεργασία: | τσιμέντο |
| Επισημαίνω: | Σφυρηλατημένο αυλακώνω γραναζιών χάλυβα κραμάτων,Involute αυλακώνω άξονων εισαγωγής,Involute αυλακώνω γραναζιών άξονων εισαγωγής |
||

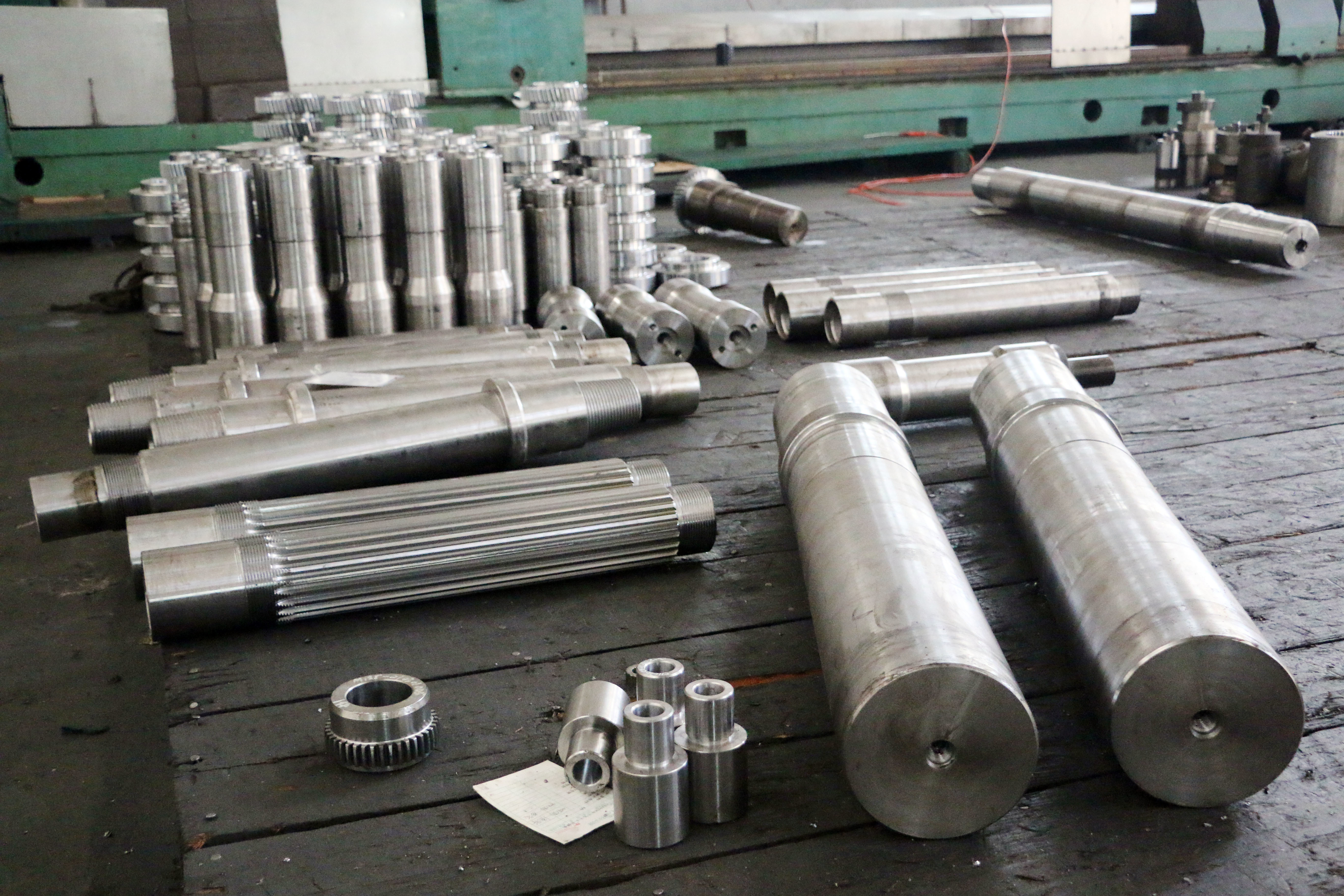

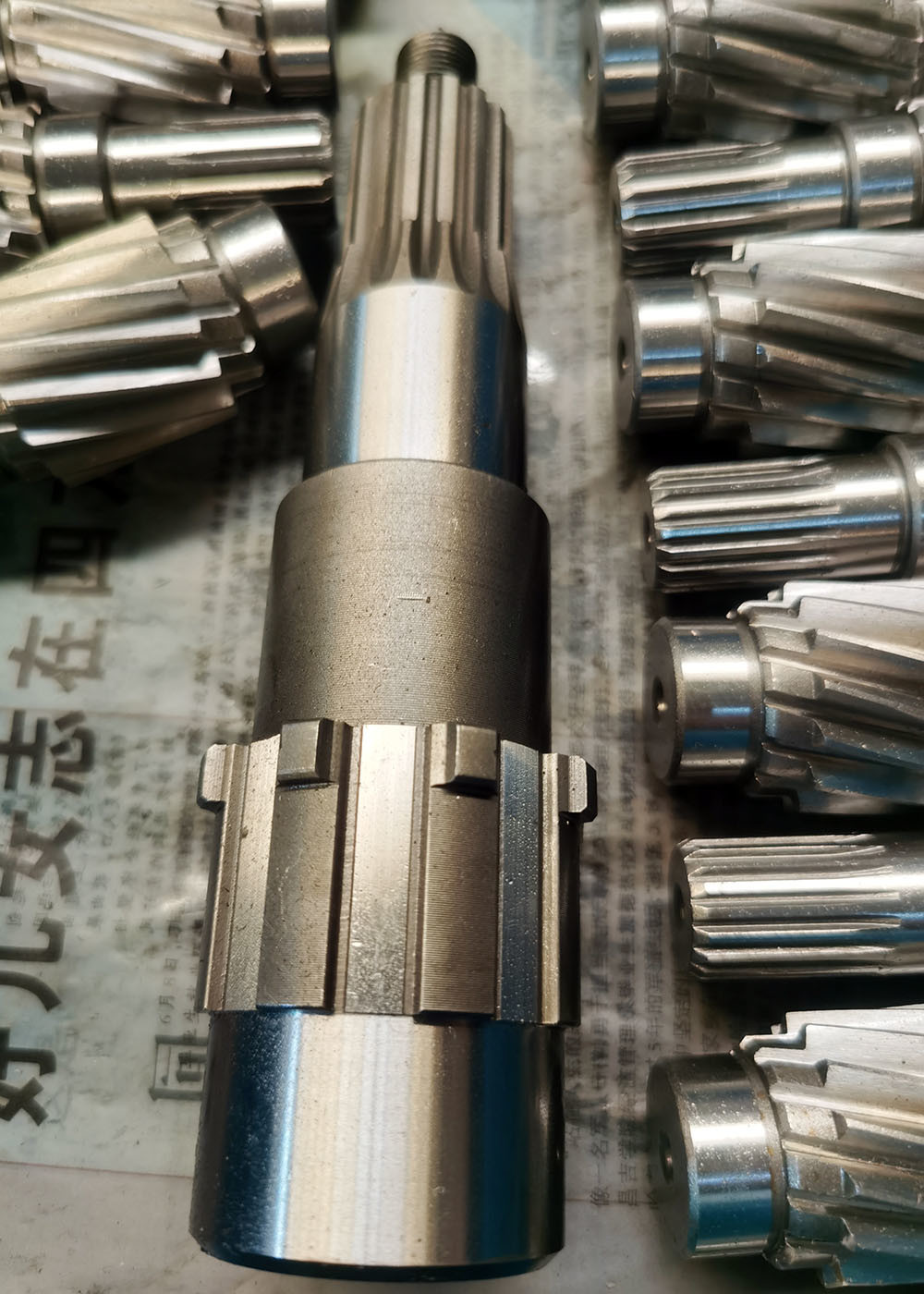

Προσαρμοσμένο σφυρήλατο χαλύβδινο γρανάζι με αλεσμένα εσωτερικά αυλακωτά δόντια
1) Εφαρμογές του αυλακωτού άξονα
Βαριά μηχανήματα: Οι αυλακωτοί άξονες χρησιμοποιούνται συχνά σε αυτοκίνητα, αεροπλάνα και μηχανήματα χωματουργικών έργων.
καθώς μπορούν να χειριστούν υψηλές ταχύτητες περιστροφής για την παροχή ροπής. Σε αντίθεση με εναλλακτικούς άξονες όπως οι άξονες με κλειδί,
Οι αυλακωτοί άξονες μπορούν να δημιουργήσουν περισσότερη ροπή λόγω της ομοιόμορφης κατανομής του φορτίου σε όλα τα δόντια ή τις αυλακώσεις.
2) Πρότυπο κατασκευής αυλακώσεων
Οι αυλακώσεις μπορούν να κατασκευαστούν σύμφωνα με το ακόλουθο πρότυπο.
α) ANSI B92-1-1996
β) DIN 5480
γ) DIN 5482
δ) NF E22-141
| Προϊόντα | Ορθογώνιοι αυλακωτοί άξονες |
| Κατασκευασμένο κατά παραγγελία | √ |
| Τύπος προφίλ γραναζιού | Αυλάκωση |

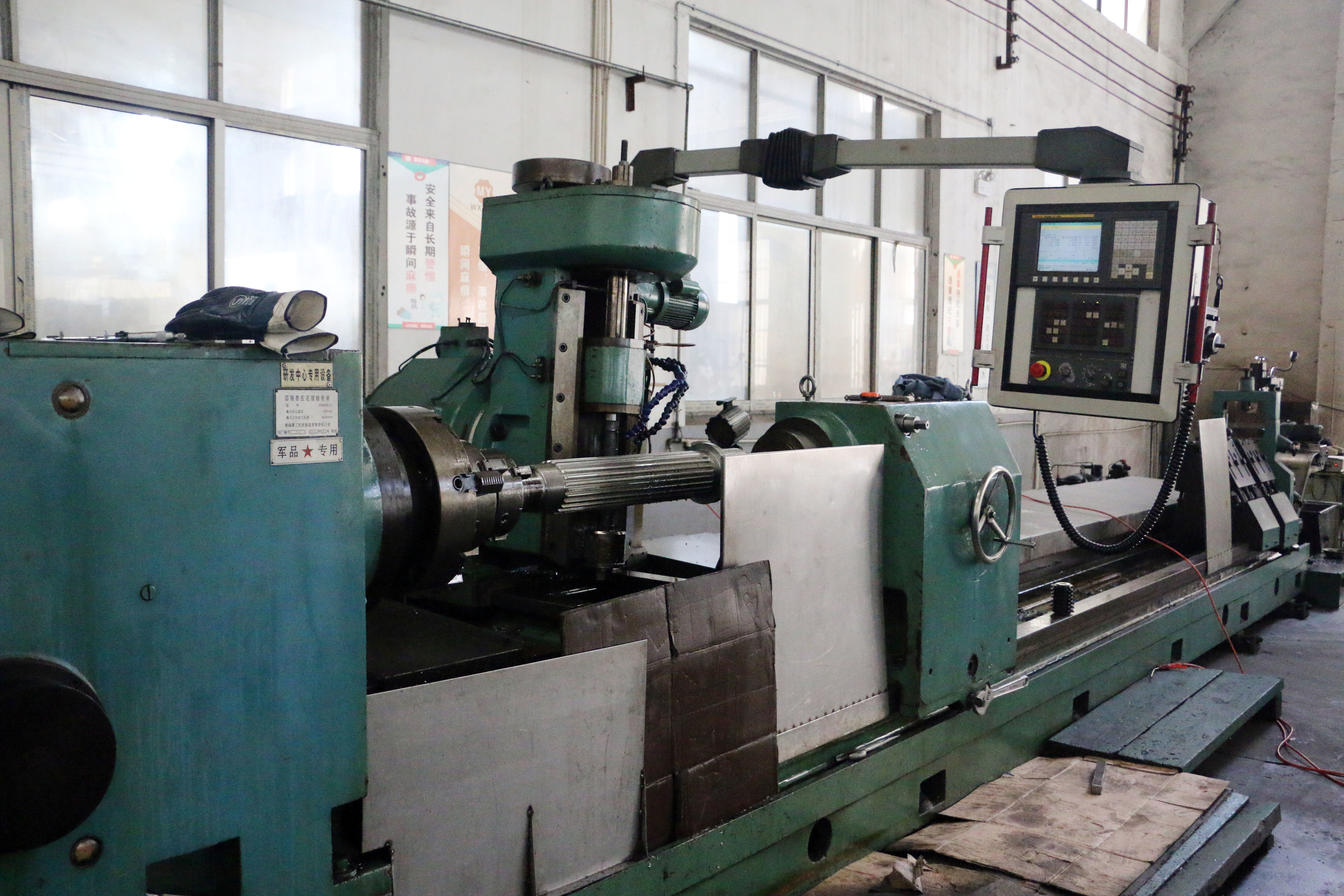

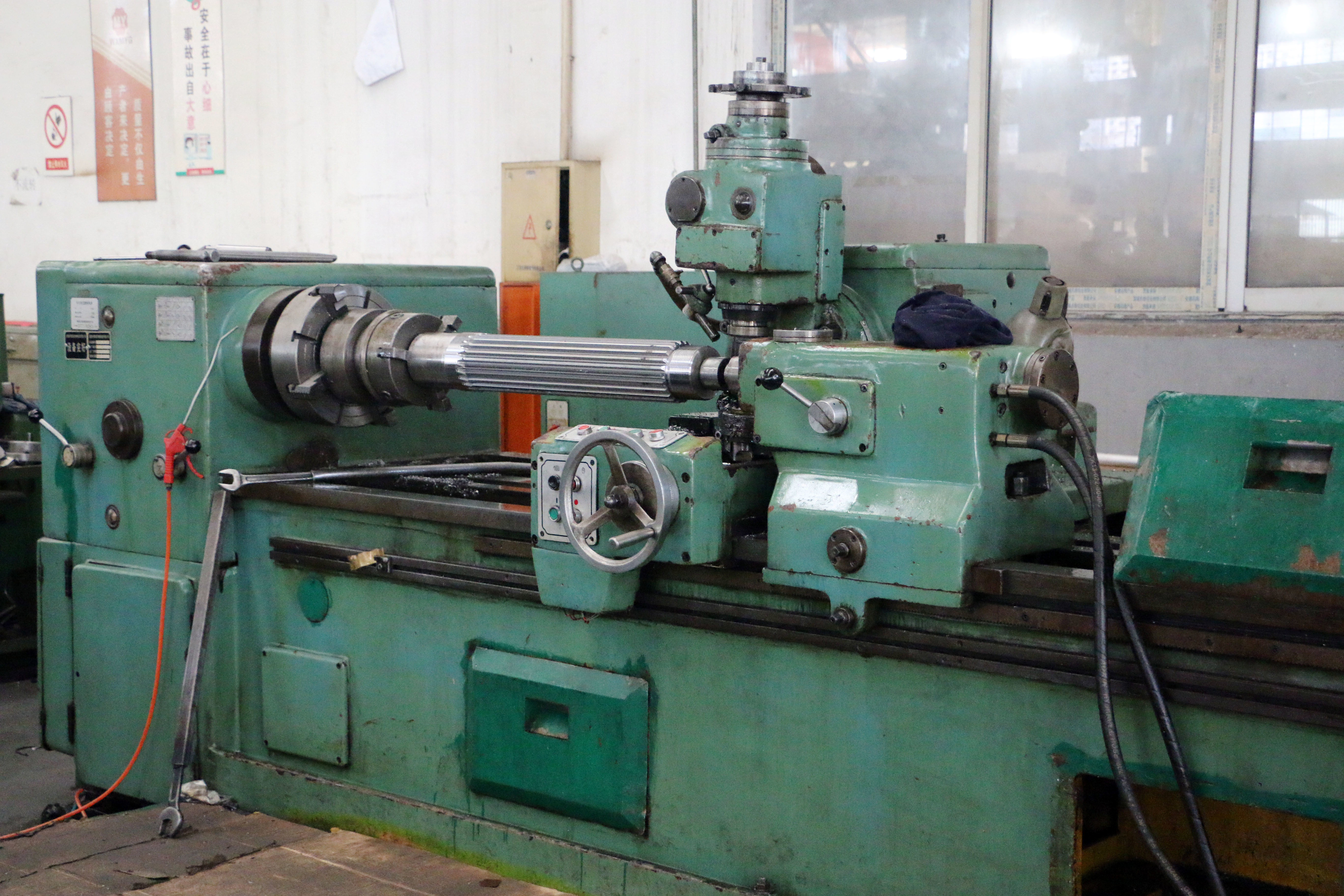

| Κατασκευή δοντιών γραναζιού | Φρεζάρισμα αυλακώσεων / Λείανση αυλακώσεων |
| Λείανση δοντιών γραναζιού | √ |
| Module (M) | Κατά παραγγελία |
| Αριθμός δοντιών (Z) | Κατά παραγγελία |
| Γωνία πίεσης (α) | 30° |
| Γωνία έλικας (β) | Κατά παραγγελία |
| Βαθμός ακρίβειας δοντιών | Βαθμός ISO 6-7 |
| Θερμική επεξεργασία | Επιφανειακή σκλήρυνση |
| Σκληρότητα επιφάνειας | 58-62 HRC |
| ΣΥΓΚΡΙΣΗ ΒΑΘΜΩΝ ΚΩΔΙΚΩΝ ΧΑΛΥΒΑ | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
