| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | IG22082801 |
| Ποσότητα παραγγελίας min: | 1 κομμάτι |
| Τιμή: | $200.0/Piece |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 55 ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T, Western Union |
| Δυνατότητα προσφοράς: | 500 κομμάτια/μήνας |
| Material: | 42CrMo/AISI 4140 | Heat Treatment: | Quenching & Tempering |
|---|---|---|---|
| Σκληρότητα: | 230-260 HB | Accuracy: | ISO 8-9 Grade |
| Τύπος: | Κύκλιο εργαλεία | μονάδα: | 1-25 Μονάδα |
| Επισημαίνω: | AISI 4140 εσωτερικό εργαλείο κεντρισμάτων χάλυβα,Δακτυλιοειδές εργαλείο μετάδοσης,AISI 4140 δακτυλιοειδές εργαλείο χάλυβα |
||

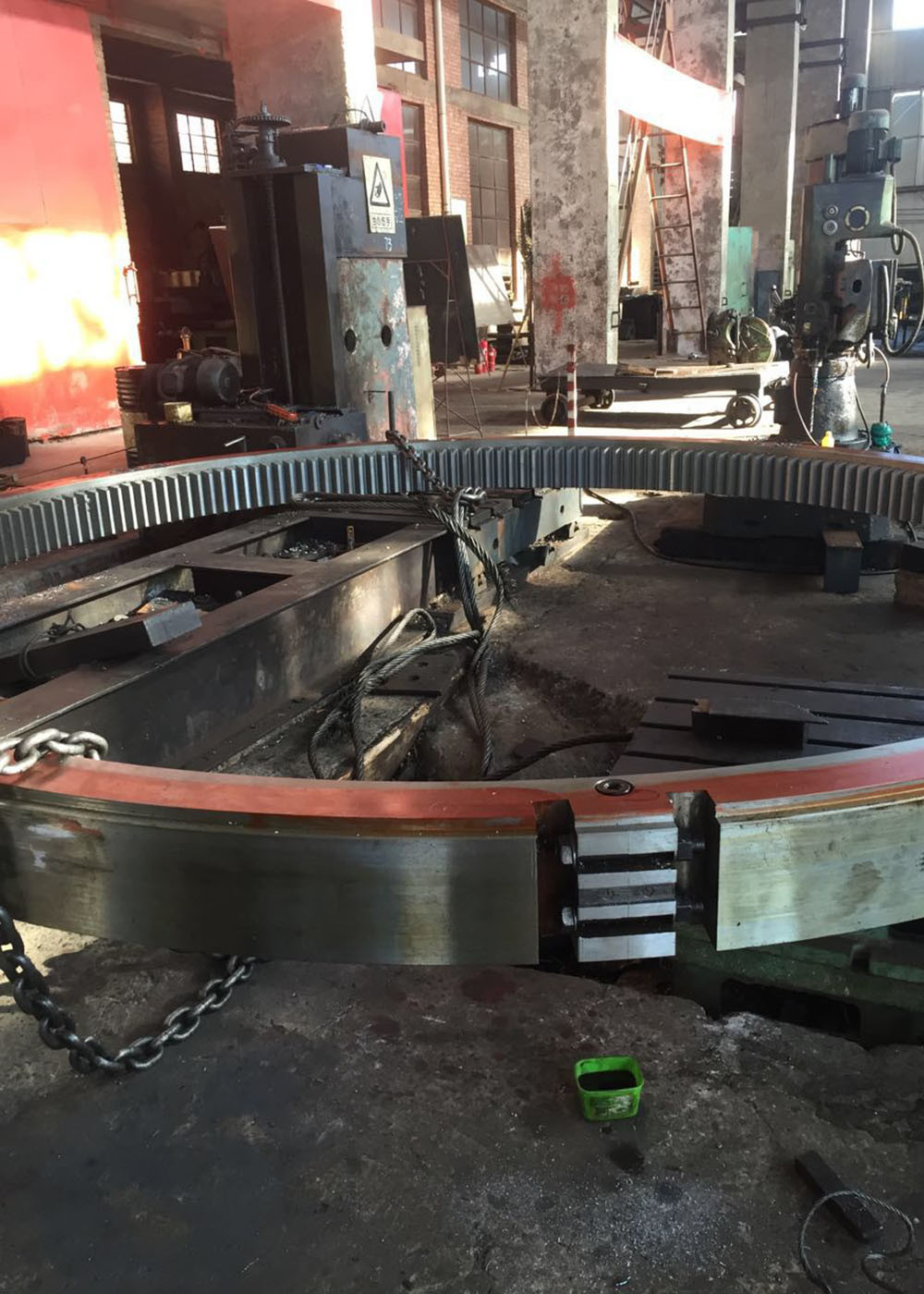

Εξατομικευμένο γρανάζι μετάδοσης AISI 4140 Steel Internal Spur Gear Annular Gear
1) Η διαφορά μεταξύ του εσωτερικού γραναζιού και του εξωτερικού γραναζιού
Η κύρια διαφορά μεταξύ ενός εσωτερικού και ενός εξωτερικού γραναζιού, εκτός από το σημείο όπου δημιουργούνται τα δόντια του γραναζιού στο τεμάχιο εργασίας.
Για παράδειγμα, κατά τη σύμπλεξη ενός ζεύγους εξωτερικών γραναζιών, η περιστροφή τους θα είναι σε αντίθετες κατευθύνσεις;
αλλά κατά τη σύμπλεξη ενός εξωτερικού και ενός εσωτερικού γραναζιού, η περιστροφή τους θα είναι στην ίδια κατεύθυνση.
Μια άλλη σημαντική διαφορά μεταξύ των δύο τύπων γραναζιών είναι ότι μια χαμηλή μείωση αναλογίας είναι ακατάλληλη
στην περίπτωση ενός εσωτερικού και ενός εξωτερικού γραναζιού, αλλά είναι απολύτως αποδεκτή στη σύμπλεξη ενός εξωτερικού και ενός άλλου εξωτερικού γραναζιού.
| Προϊόντα | Εσωτερικό γρανάζι |
| Κατασκευασμένο κατά παραγγελία | √ |
| Τύπος προφίλ γραναζιού | Κυλινδρικό γρανάζι |
| Κατασκευή δοντιών γραναζιού | Διαμόρφωση γραναζιού |
| Λείανση δοντιών γραναζιού | Αν χρειαστεί |
| Module (M) | Κατά παραγγελία |
| Αριθμός δοντιών (Z) | Κατά παραγγελία |
| Γωνία πίεσης (α) | Κατά παραγγελία |
| Γωνία έλικας (β) | Κατά παραγγελία |
| Βαθμός ακρίβειας δοντιών | ISO 8-9 Grade |
| Θερμική επεξεργασία | Σβέση & Επαναφορά/ Επαγωγική σκλήρυνση |
| Σκληρότητα | 230-260 HB |
| ΣΥΓΚΡΙΣΗ ΒΑΘΜΩΝ ΚΩΔΙΚΩΝ ΧΑΛΥΒΑ | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
