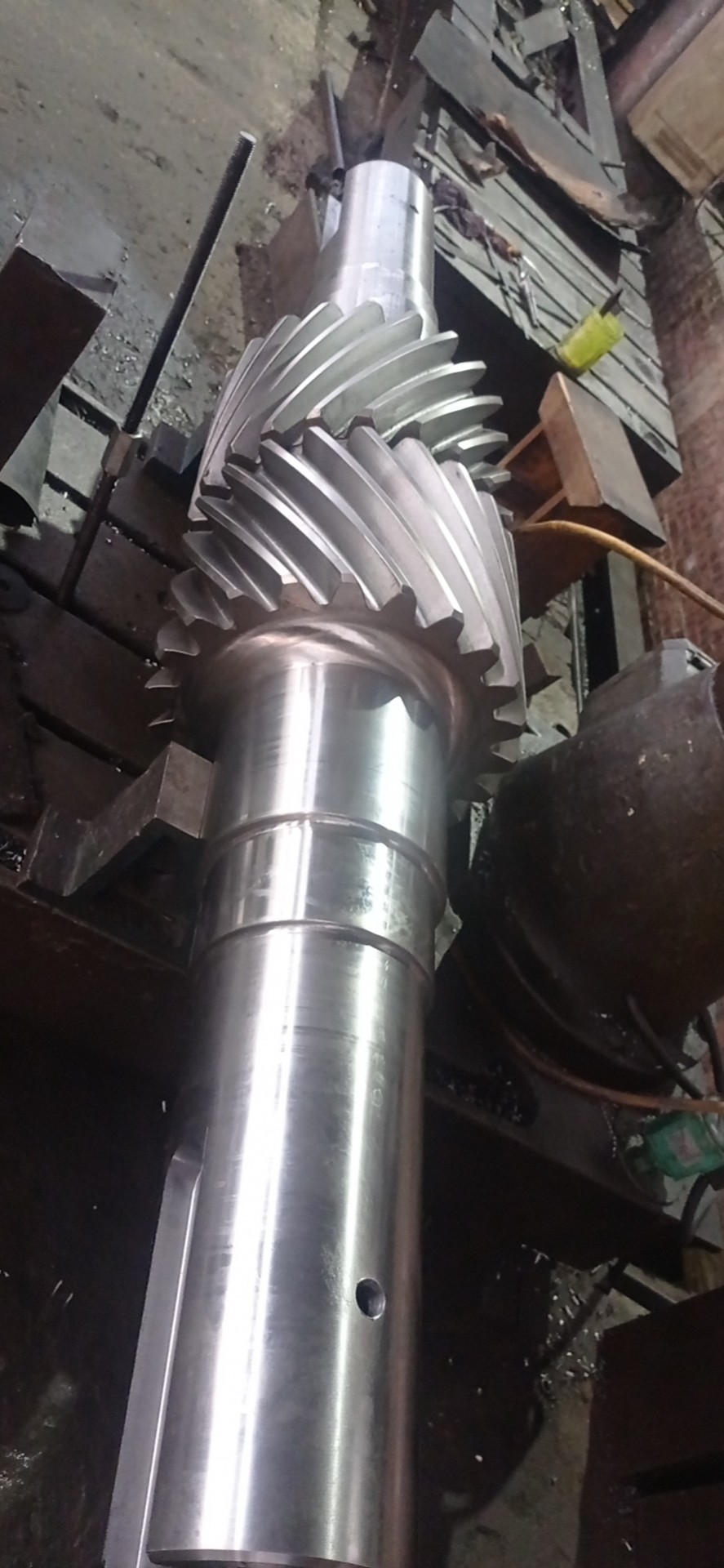

DP1.732 22T Double Helical Gear Shaft Helix Angle 30° SAE 4340 Steel
  • DP1.732 22T Double Helical Gear Shaft Helix Angle 30° SAE 4340 Steel
DP1.732 22T Double Helical Gear Shaft Helix Angle 30° SAE 4340 Steel

DP1.732 22T Double Helical Gear Shaft Helix Angle 30° SAE 4340 Steel

Τόπος καταγωγής Κίνα
Μάρκα YIZGEAR
Αριθμό μοντέλου GS22112401
Λεπτομέρειες προϊόντος
Υλικό:
40CrNiMo
DP:
1.732
Γωνιά έλικα:
30 °
Προφίλ:
διπλή έδρα
Πλάτος δόντια:
11»
Πίεση Agnle:
20 °
Επισημαίνω:

Διπλός άξονας κιβωτίου ταχυτήτων Helix

,

DP1.732 Άξονας κιβωτίου ταχυτήτων

,

Άξονας κιβωτίου ταχυτήτων 40CrNiMo

Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
2 κομμάτια
Τιμή
$1850.0/Piece
Συσκευασία λεπτομέρειες
Κλουβί κοντραπλακέ
Χρόνος παράδοσης
60 ημέρες
Όροι πληρωμής
L/C, D/P, Western Union, T/T
Δυνατότητα προσφοράς
300 κομμάτια/μήνας
Περιγραφή προϊόντος

 Χάλυβας SAE 4340 DP1.732 22T Διπλός Ελικοειδής Άξονας Γρανάζι Γωνία Έλικας 30°
1) Περιγραφή του Άξονα Γρανάζι
Ένας άξονας γραναζιού με τις καμπύλες οδόντωσης σε κάθε τμήμα εισάγεται ως γρανάζια διασταυρούμενων αξόνων.
Ελικοειδής Κώνος Τα γρανάζια είναι κοινά παραδείγματα των προφίλ γραναζιών που χρησιμοποιούνται σε αυτές τις μορφές ακριβώς κατασκευασμένων αξόνων.

  • Διαμετρικό Βήμα: 1.5
  • Γωνία Πίεσης: 20°
  • Γωνία Έλικας: 30°
  • Διάμετρος Βήματος: 14.667"
  • Αριθμός Δοντιών: 22
Τεχνικές Προδιαγραφές
Παράμετρος Προδιαγραφή
Κατασκευασμένο Κατά Παραγγελία Διαθέσιμο
Τύπος Προφίλ Γρανάζι Gleason
Διαδικασία Κατασκευής Λείανση Γρανάζι
Λείανση Δοντιών Περιλαμβάνεται
Module (M) Κατά Παραγγελία
Αριθμός Δοντιών (Z) Κατά Παραγγελία
Γωνία Πίεσης (α) Κατά Παραγγελία
Γωνία Οδηγού Κατά Παραγγελία
Βαθμός Ακρίβειας ISO 6 Grade
Θερμική Επεξεργασία Ενανθράκωση
Σκληρότητα Επιφάνειας 58-62HRC
Σύγκριση Βαθμών Κωδικών Χάλυβα
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XГT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
Εξοπλισμός Παραγωγής

DP1.732 22T Double Helical Gear Shaft Helix Angle 30° SAE 4340 Steel 0

Διαδικασία Κατασκευής

DP1.732 22T Double Helical Gear Shaft Helix Angle 30° SAE 4340 Steel 1
