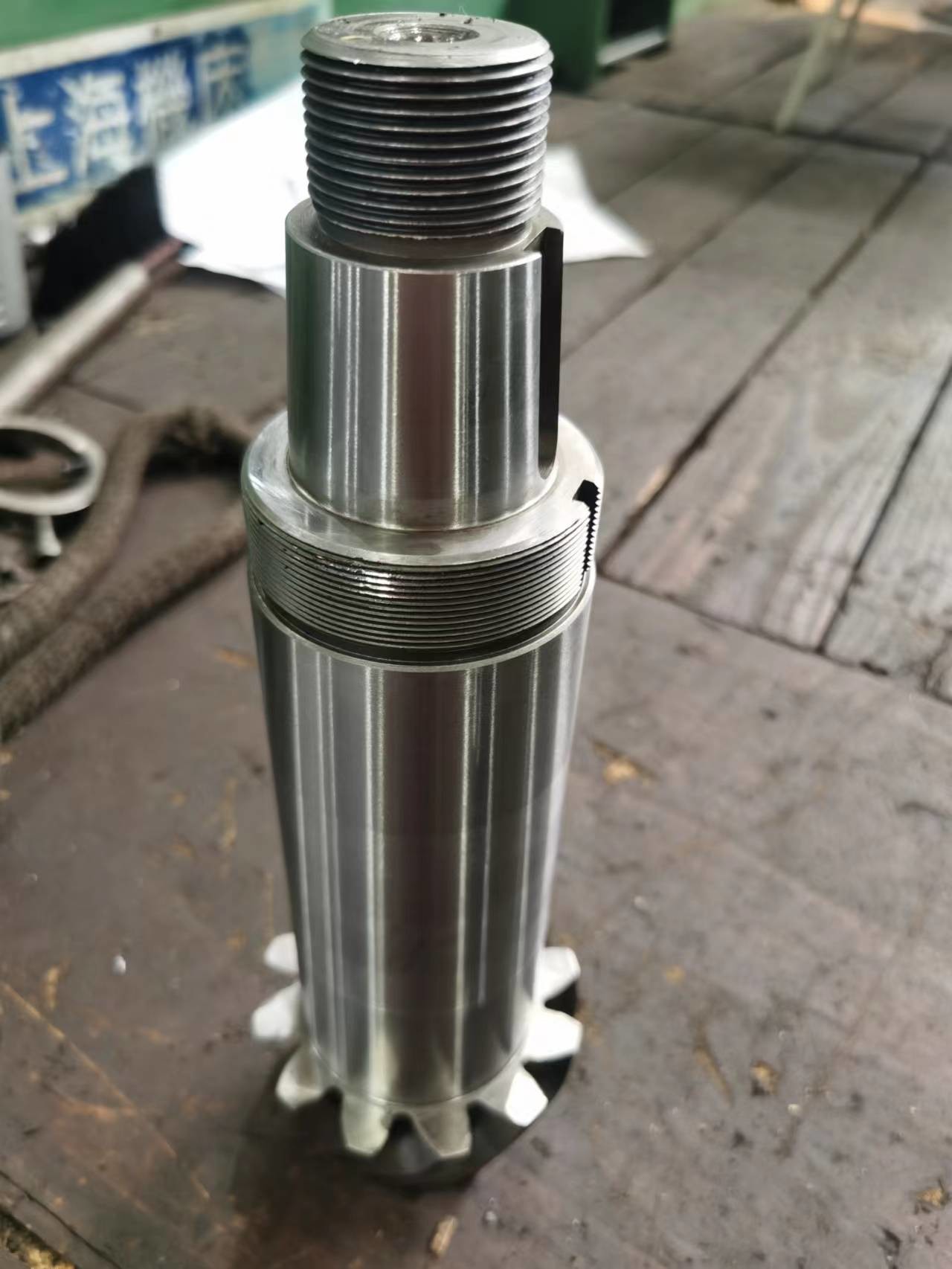

SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35°
  • SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35°
SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35°

SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35°

Τόπος καταγωγής Κίνα
Μάρκα YIZGEAR
Αριθμό μοντέλου SB22112601
Λεπτομέρειες προϊόντος
Συνολικό μήκος:
318
Γωνία άξονων:
90 °
Μονάδα μέτρησης:
7
Υλικό:
SAE 4320
Γωνία πισσών:
13° 45'
Γωνία προσώπου:
16°56'
Επισημαίνω:

Ατσάλινο σπειροειδές λοξότμητο γρανάζια έλικα

,

SAE 4320 σπειροειδή κωνικά γρανάζια

,

γρανάζια σπειροειδούς λοξότμητης γωνίας 35°

Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
2 σετ
Τιμή
$300/ Piece
Συσκευασία λεπτομέρειες
Κλουβί κοντραπλακέ
Χρόνος παράδοσης
62 ημέρες
Όροι πληρωμής
T/T, L/C
Δυνατότητα προσφοράς
500 σετ/μήνα
Περιγραφή προϊόντος

SAE 4320 Χάλυβας 7 Module 12T Spiral Bevel Gear Shaft Helix Angle 35°

1) Περιγραφή του άξονα κωνικού γραναζιού σπειροειδούς

Δόντια 12

Mn 7

Γωνία Πίεσης 20°

Γωνία Έλικας 35°

2) Κατασκευή κωνικών γραναζιών σπειροειδούς

Ύψος 13.21

Εξωτερική Διάμετρος 100.54

Διάμετρος Βήματος 84.00

Θερμική επεξεργασία σκλήρυνσης 58-62 HRC

Βάθος σκληρυμένου στρώματος 0.8~1,0 mm

Σκληρότητα πυρήνα 35-42 HRC

Φρεζάρισμα γραναζιών και λείανση γραναζιών

Products Spiral Bevel Gear Shaft
Custom Made √
Υλικό SAE 4320
Gear Teeth Manufacturing Gear Milling & Gear Teeth Grinding
Gear Teeth Grinding √
Module 7
Αριθμός Δοντιών (Z) 12
Γωνία Πίεσης (α) 20°
Γωνία Έλικας 35°
Βαθμός Ακρίβειας Δοντιών ISO 6 Grade/ AGMA 11Grade
Θερμική Επεξεργασία Επιφανειακή Σκλήρυνση
58-62HRC ΣΥΓΚΡΙΣΗ ΒΑΘΜΩΝ ΚΩΔΙΚΩΝ ΧΑΛΥΒΑ



CHINA/GB
ISO ГΟСТ ASTM JIS DIN 45
1045 45 1045 S45C CK45 40Cr
41Cr4 20CrMo 5140 SCr440 41Cr4 20CrMo
18CrMo4 20ХМ 4118 SCM22 25CrMo4 42CrMo
42CrMo4 20CrMnTi 4140 SCM440 42CrMo4 20CrMnTi
　 Εξοπλισμός Παραγωγής 　 Εξοπλισμός Παραγωγής 　 Εξοπλισμός Παραγωγής
　 Εξοπλισμός Παραγωγής 　 Εξοπλισμός Παραγωγής Εξοπλισμός Παραγωγής Εξοπλισμός Παραγωγής
20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2 40CrNiMoA
　 Εξοπλισμός Παραγωγής 40XHMA
4340		 SNCM439 40NiCrMo6/ 36NiCrMo4
20CrNi2Mo
20NiCrMo7 20XH2MA 4320 SNCM420 　 Εξοπλισμός Παραγωγής

Διαδικασία Παραγωγής

SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 0SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 1SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 2

SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 3SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 4SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 5

                    Σφυρηλάτηση                                          Μηχανουργική κατεργασία                                          Κοπή

SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 6SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 7SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 8

           Θερμική Επεξεργασία                                       Λείανση                                          Έλεγχος

SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 9SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 10SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 11

SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 12
