| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | SP22112601 |
| Ποσότητα παραγγελίας min: | 1 σετ |
| Τιμή: | $500/Set |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 45-60 ημέρες |
| Όροι πληρωμής: | T/T, D/P, Western Union, L/C |
| Δυνατότητα προσφοράς: | 1500 |
| Τύπος εργαλείων: | Γκλίσον | Σπειροειδής γωνία: | 35° |
|---|---|---|---|
| Γωνία πίεσης: | 20° | Μέθοδος κατασκευής: | Λείανση εργαλείων |
| Σκληρότητα επιφάνειας εργαλείου: | Ρα 0,8 ~ 1.6 | Κατηγορία ποιότητας: | ISO 6-7 |
| Επισημαίνω: | Προσαρμοσμένο σετ εργαλείων Spiral Bevel,18CrNiMo7 Σετ εργαλείων Spiral Bevel,Σετ εργαλείων σπιράλ Gleason |
||
Περιγραφή των σπειροειδών γρανάζων
Η πολυπλοκότητα και οι ανώτερες επιδόσεις μιας σπειροειδούς μετατροπής στροφής προσφέρουν στον μηχανικό πολλές ευκαιρίες.
Σε ένα τυπικό δεξί γωνιακό κιβώτιο, η κατακόρυφη ευθυγράμμιση των δοντιών του μπορεί να προκαλέσει θόρυβο, απρόβλεπτους κύκλους λειτουργίας και άλλα προβλήματα.
Οι σπειροειδείς στροφικές γρανάζες έχουν δόντια σχεδιασμένα για να συνδέονται στη διαγώνια, καθιστώντας την μετάδοση της δύναμης ομαλή, ήσυχη και ισχυρή
| Προσαρμοσμένα | √ |
| Τύπος προφίλ εργαλείου | Γκλίσον |
| Παραγωγή Επεξεργασία | Στρίψιμο εργαλείων |
| Στρίψιμο δοντιών | √ |
| Μονάδα (M) | 8 |
| Αριθμός των δοντιών του κιβωτίου (Z) | 35 |
| Γωνία πίεσης (α) | 20° |
| Γωνία έλικας (β) | 35° |
| Στροφή εργασίας/Στροφή άξονα | 90° |
| Υλικό | 18CrNiMo7 |
| Θερμική επεξεργασία | Καρβουρίσματος/καθάρισμα τσιμέντου |
| Σκληρότητα επιφάνειας | 58-62 HRC |
| Σύγκριση των ειδών χάλυβα | |||||
| Κίνα/Βρετανία | ISO | ΓΟΣΤ | ΑΣΤΜ | ΔΕΣ | ΔΙΝ |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ΧΜ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |

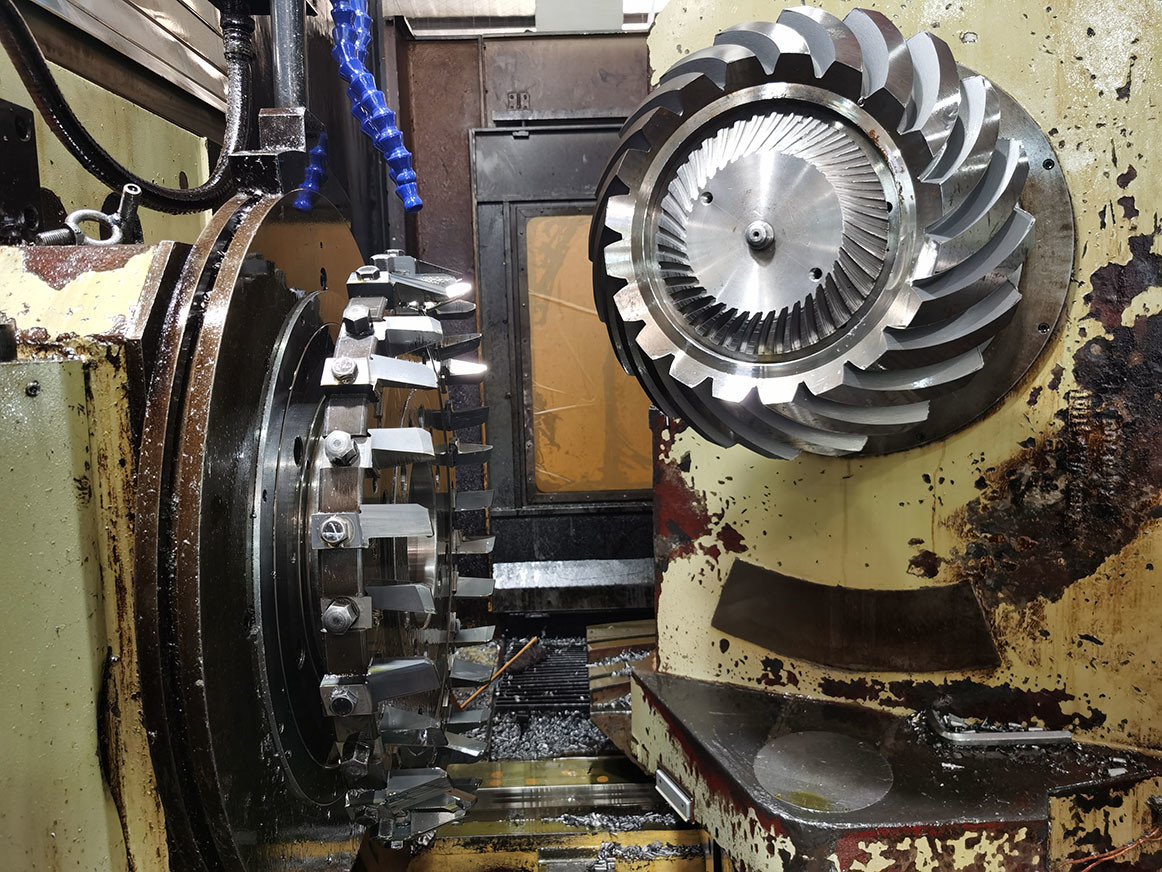

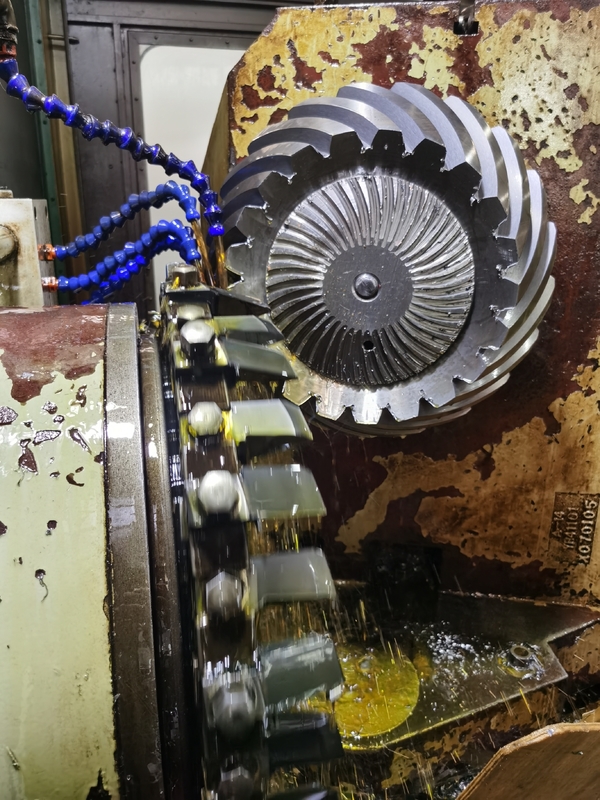

Εξοπλισμός παραγωγής
Διαδικασία παραγωγής
Σφυρηλατηρία Εργαλεία Κόψιμο

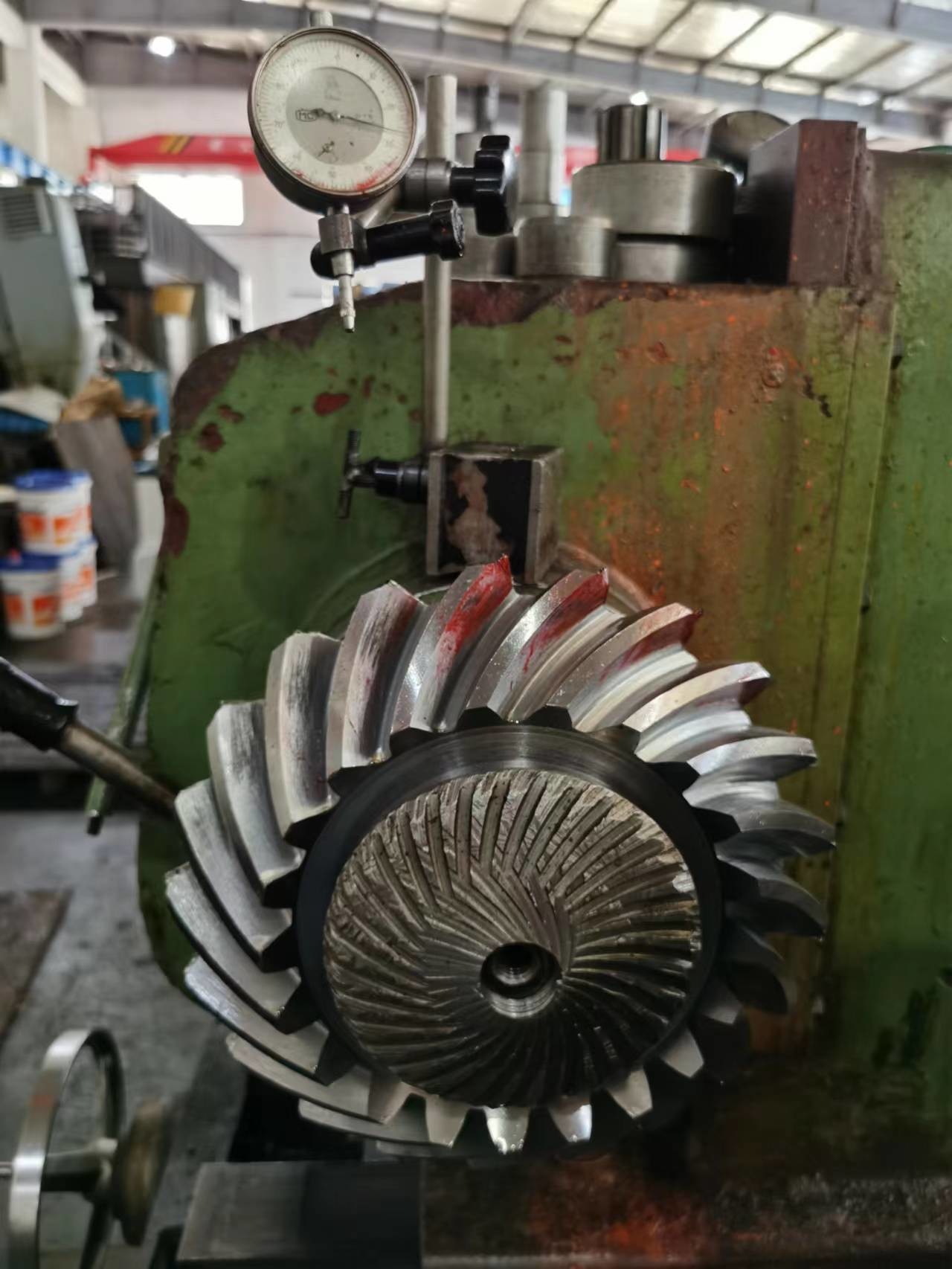

Επιθεώρηση άλεσης θερμικής επεξεργασίας
