Μέρη μετάδοσης που σφυρηλατούν το κιβώτιο εργαλείων μειωτών AISI 4140 μεταφορέας 280 πλανητών χάλυβα HB

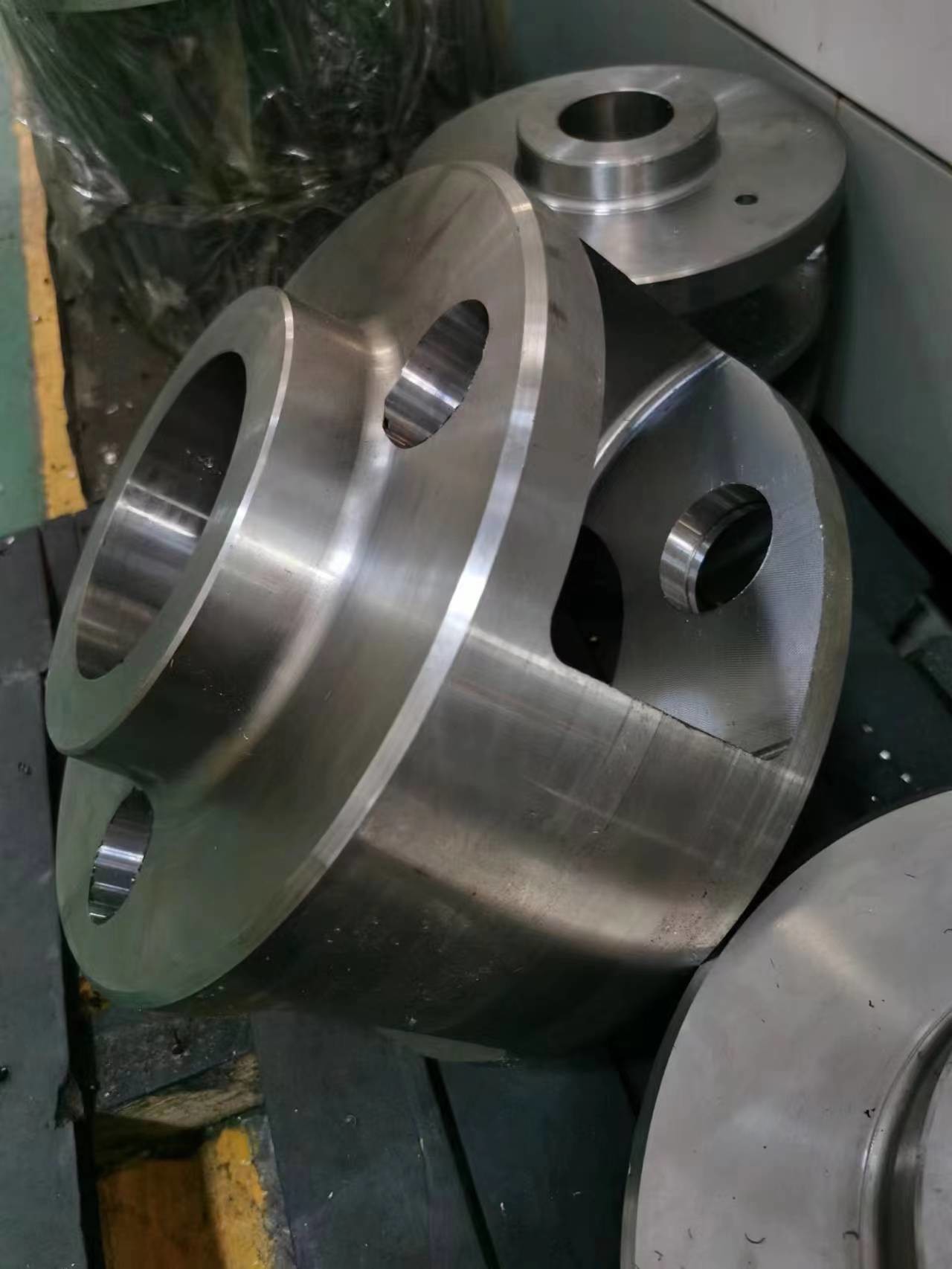

Μετάδοση μέρος-που σφυρηλατεί το μεταφορέα πλανητών χάλυβα AISI 4140

Υλικό: AISI 4140 (παρόμοιο με το χάλυβα 42CrMo)

Ολόκληρη κατεργασία

HB σκληρότητας 240-280

1) Χαρακτηριστικό γνώρισμα του πλανητικού κιβωτίου ταχυτήτων

Σε μια χαρακτηριστική εφαρμογή, η δύναμη κίνησης συνδέει με το εργαλείο ήλιων. Το εργαλείο ήλιων οδηγεί έπειτα τα πλανητικά εργαλεία που συγκεντρώνονται με το εξωτερικό δαχτυλίδι εργαλείων για να λειτουργήσουν.

Το πλανητικό τραίνο εργαλείων παρέχει επίσης τη σταθερότητα λόγω μιας ομαλής διανομής της μάζας και της αυξανόμενης περιστροφικής ακαμψίας. Η ροπή που εφαρμόζεται ακτινωτά επάνω στα εργαλεία ενός πλανητικού τραίνου εργαλείων μεταφέρεται ακτινωτά από το εργαλείο, χωρίς πλευρική πίεση στα δόντια εργαλείων.

2) Περιγραφή του Epicyclic τραίνου εργαλείων

Ένας μεταφορέας συνδέει τα κέντρα των δύο εργαλείων και περιστρέφεται το πλέγμα εργαλείων πλανητών και ήλιων έτσι ώστε οι κύκλοι πισσών τους κυλούν χωρίς ολίσθηση.

Ένα σημείο στον κύκλο πισσών του εργαλείου πλανητών επισημαίνει μια επικυκλοειδή καμπύλη.
