| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | SS23032501 |
| Ποσότητα παραγγελίας min: | 5 κομμάτια |
| Τιμή: | $150.0/Piece |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 55 ημέρες |
| Όροι πληρωμής: | L/C, T/T, Western Union, D/P |
| Δυνατότητα προσφοράς: | 1000 κομμάτια/μήνας |
| Τύπος προφίλ: | Involute αυλακώνω | Σκληρότητα: | 50-55 HRC |
|---|---|---|---|
| Εξωτερική διάμετρος: | 207.2 | Πίσσα διαμέτρων: | 200 |
| Δευτερεύουσα διάμετρος: | 191.2 | Διάμετρος ρίζας: | 118.98 |
| Επισημαίνω: | Υψηλής αντοχής Involute άξονας εργαλείων αυλακώνω,DIN 5480 Involute άξονας εργαλείων αυλακώνω,30° Involute άξονας εργαλείων αυλακώνω |
||

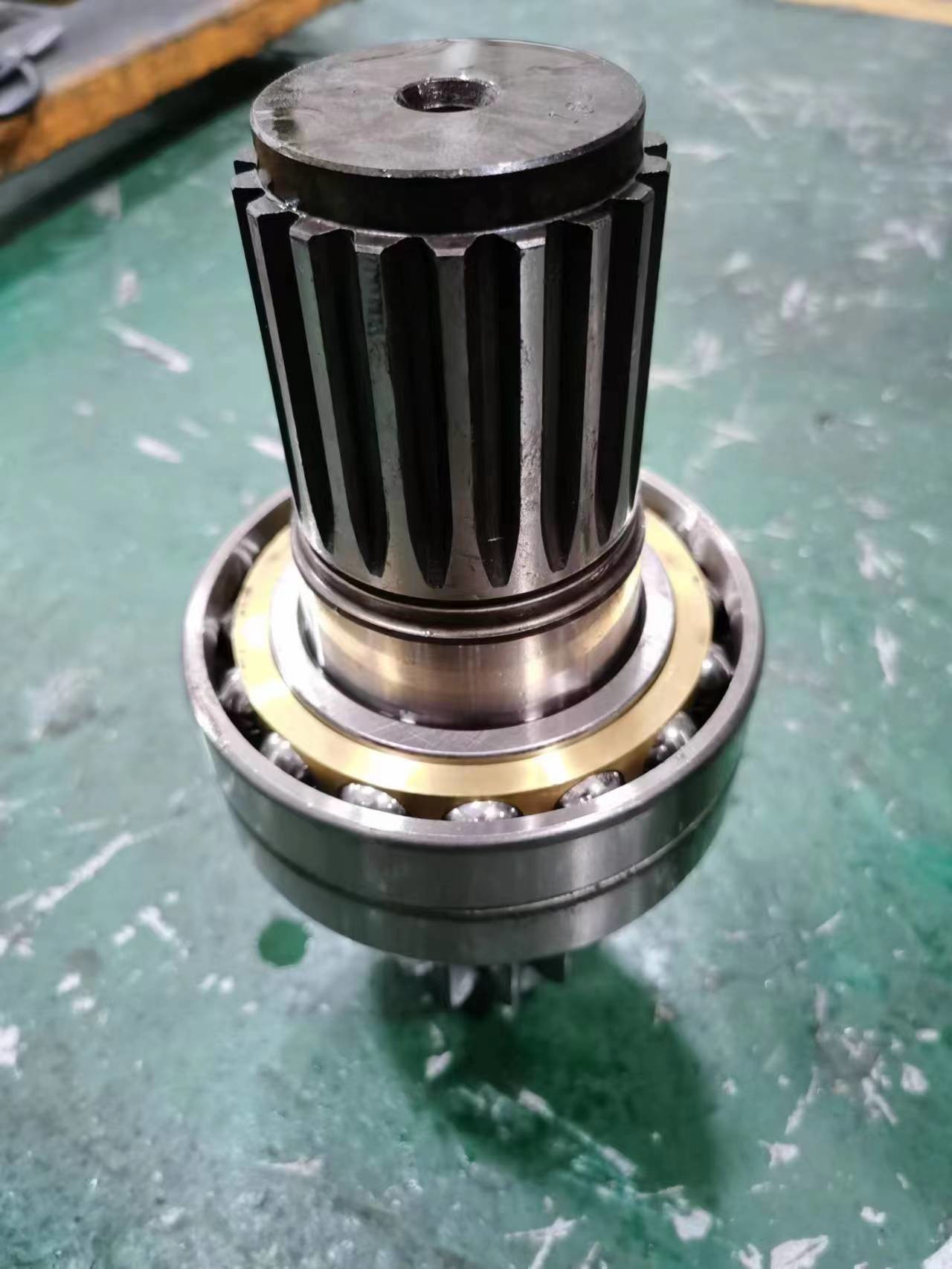

Άξονας Σφηνοειδούς Σύνδεσης Υψηλής Αντοχής για Σύστημα Πλανητικού Γρανάζιου
Addendum: 3.6mm
Dedendum: 4.4mm
Πρότυπο: DIN 5480
Αριθμός δοντιών: 25
Γωνία πίεσης: 30°
1) Τύποι αξόνων σφηνοειδούς σύνδεσης
α) Σφηνοειδής σύνδεση με παράλληλο κλειδί (Εσωτερική & Εξωτερική)
β) Σφηνοειδείς συνδέσεις (Εσωτερική & Εξωτερική)
γ) Σφηνοειδείς συνδέσεις με κορώνα (Εσωτερική & Εξωτερική)
δ) Οδοντώσεις (Εσωτερική & Εξωτερική)
2) Περιγραφή του άξονα σφηνοειδούς σύνδεσης
Οι άξονες σφηνοειδούς σύνδεσης είναι στοιχεία εντός μιας μηχανικής διαμόρφωσης, που προορίζονται για τη μετάδοση ροπής.
Ένας άξονας σφηνοειδούς σύνδεσης επιτυγχάνει τη μετάδοση ροπής συνδυαζόμενος με μια θηλυκή οπή σφηνοειδούς σύνδεσης,
ή άλλο είδος εξαρτήματος ζευγοποίησης που λειτουργεί για να εμποδίσει την κίνηση σε εξωτερικές κατευθύνσεις
εκτός της γραμμικής διαδρομής της διαμόρφωσης.
| Προϊόντα | Άξονας Σφηνοειδούς Σύνδεσης |
| Κατασκευασμένο κατά παραγγελία | √ |
| Τύπος προφίλ γραναζιού | Σφηνοειδής σύνδεση |
| Κατασκευή δοντιών γραναζιού | Φρεζάρισμα σφηνοειδούς σύνδεσης / Λείανση σφηνοειδούς σύνδεσης |
| Λείανση δοντιών γραναζιού | √ |
| Module (M) | Κατά παραγγελία |
| Αριθμός δοντιών (Z) | Κατά παραγγελία |
| Γωνία πίεσης (α) | 30° |
| Γωνία έλικας (β) | Κατά παραγγελία |
| Βαθμός ακρίβειας δοντιών | Βαθμός ISO 6-7 |
| Θερμική επεξεργασία | Άξονας Σφηνοειδούς Σύνδεσης |
| Σκληρότητα επιφάνειας | 50-55 HRC |
| ΣΥΓΚΡΙΣΗ ΒΑΘΜΩΝ ΚΩΔΙΚΩΝ ΧΑΛΥΒΑ | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
