| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Πιστοποίηση: | QC |
| Αριθμό μοντέλου: | SP23102505 |
| Ποσότητα παραγγελίας min: | 5 PC |
| Τιμή: | $300/ Piece |
| Συσκευασία λεπτομέρειες: | κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 60 ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ |
| Δυνατότητα προσφοράς: | 500 σύνολα/μήνας |
| Τύπος εργαλείων: | Γκλίσον | Γωνία εργασίας: | 90° |
|---|---|---|---|
| Τύπος κατασκευής: | Άλεση εργαλείων | Εξεργασία εργαλείων: | Ναι |
| ΔΠ: | 5 | Πλάτος εργαλείων: | 125 χιλιοστά |
| Επισημαίνω: | ΑΙΣΙ 8620 Εργαλεία σπειροειδούς κοπής,Τεχνουργήματα κοπής δοντιών,Τεχνουργήματα σπειροειδούς βελονισμού από κράμα χάλυβα |
||

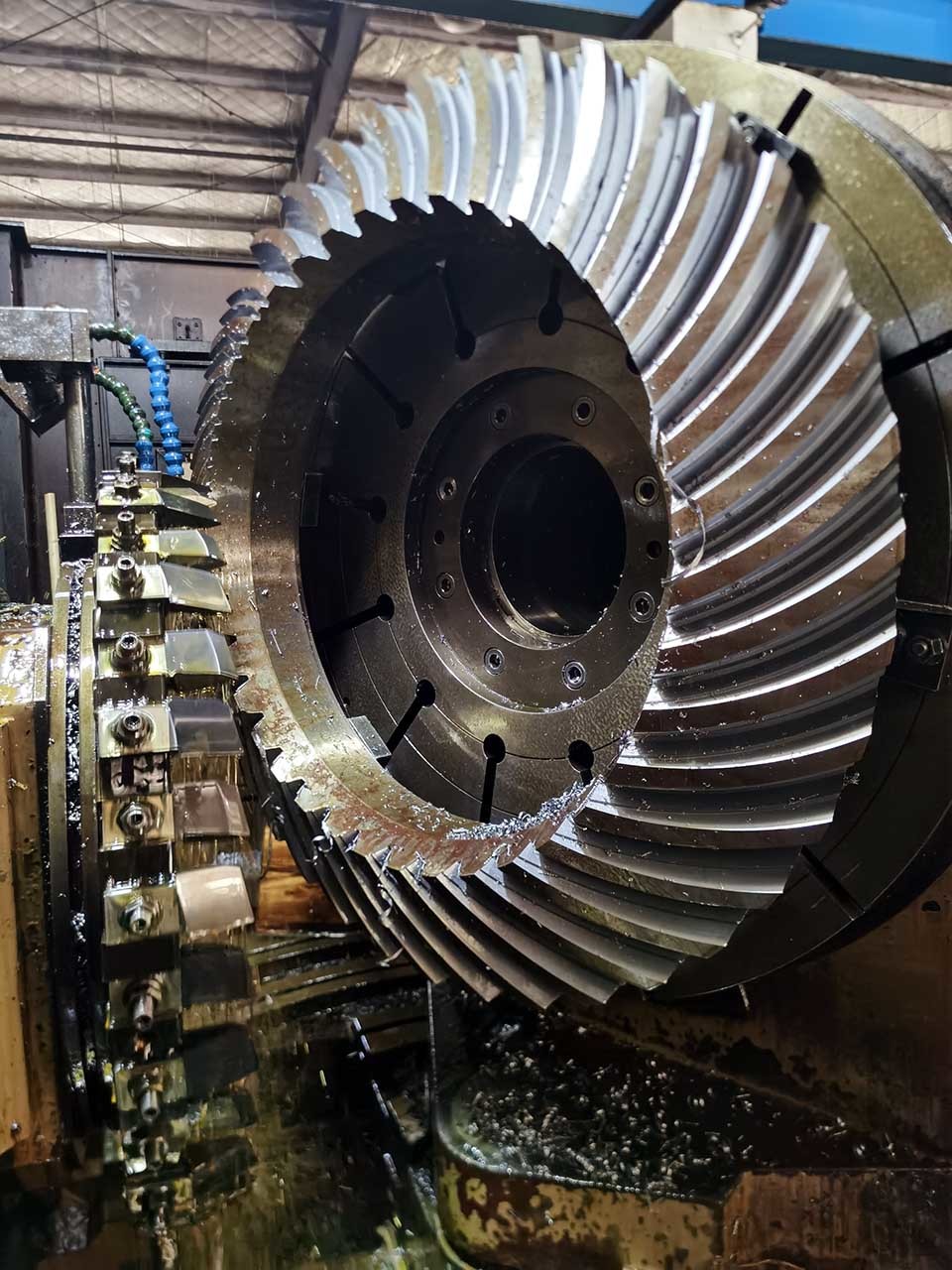

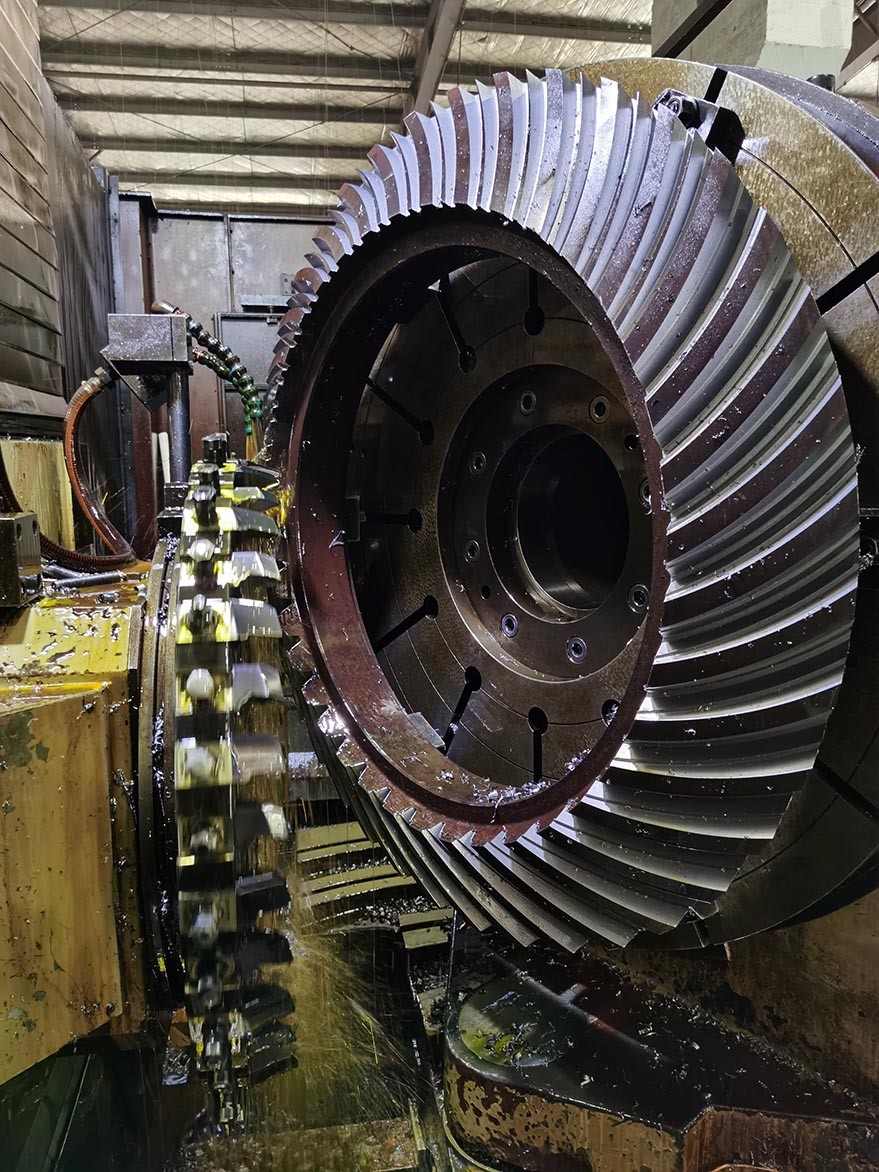

Υλικό κοπής δοντιών κωνικού γραναζιού σπειροειδούς χάλυβα κράματος AISI 8620
Χαρακτηριστικό κωνικού γραναζιού σπειροειδούς
Ευελιξία σε γωνίες άξονα:
Τα κωνικά γρανάζια σπειροειδούς μπορούν να φιλοξενήσουν ένα ευρύ φάσμα γωνιών άξονα, συνήθως 90 μοίρες, καθιστώντας τα ευέλικτα για διάφορα μηχανικά συστήματα.
Χρησιμοποιούνται συνήθως σε εφαρμογές όπου οι διασταυρούμενοι άξονες πρέπει να μεταδίδουν ισχύ και κίνηση σε συγκεκριμένες γωνίες.
Αποτελεσματική μετάδοση ισχύος:
Το προφίλ σπειροειδούς δοντιού αυτών των γραναζιών βοηθά στην ελαχιστοποίηση της τριβής και στη βελτίωση της απόδοσης μετάδοσης ισχύος.
Η σταδιακή εμπλοκή των δοντιών μειώνει την ολισθαίνουσα επαφή μεταξύ των δοντιών, με αποτέλεσμα χαμηλότερες απώλειες ενέργειας και αυξημένη συνολική απόδοση.
Υψηλή ακρίβεια και ακρίβεια: Τα κωνικά γρανάζια σπειροειδούς απαιτούν ακριβείς διαδικασίες κατασκευής για να εξασφαλιστεί η σωστή σύμπλεξη των δοντιών, η ευθυγράμμιση και η βέλτιστη απόδοση.
Η παραγωγή τους περιλαμβάνει εξειδικευμένες τεχνικές μηχανουργικής κατεργασίας και αυστηρά μέτρα ποιοτικού ελέγχου για την επίτευξη της επιθυμητής γεωμετρίας των δοντιών, της ακρίβειας διαστάσεων και του φινιρίσματος της επιφάνειας.
| Προϊόντα | Σετ κωνικού γραναζιού σπειροειδούς |
| Κατασκευασμένο κατά παραγγελία | √ |
| Υλικό | 18CrNiMo7/17CrNiMo6 |
| Κατασκευή δοντιών γραναζιού | Φρεζάρισμα γραναζιών & λείανση δοντιών γραναζιού |
| Βήμα διαμέτρου | 5 |
| Module (M) | Κατά παραγγελία |
| Αριθμός δοντιών (Z) | 32 |
| Γωνία πίεσης (α) | 20° |
| Γωνία μολύβδου | 35° |
| Βαθμός ακρίβειας | AGMA 10-11Grade |
| Θερμική επεξεργασία | Επιφανειακή σκλήρυνση |
| Σκληρότητα επιφάνειας | 58-62HRC |
| ΣΥΓΚΡΙΣΗ ΒΑΘΜΩΝ ΚΩΔΙΚΩΝ ΧΑΛΥΒΑ | |||||
| CHINA/GB | ISO | ΓΟΣΤ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ΧΜ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20CrNi4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Εξοπλισμός παραγωγής
Διαδικασία παραγωγής
Σφυρηλάτηση Μηχανουργική κατεργασία Κοπή
Θερμική επεξεργασία Λείανση Επιθεώρηση
