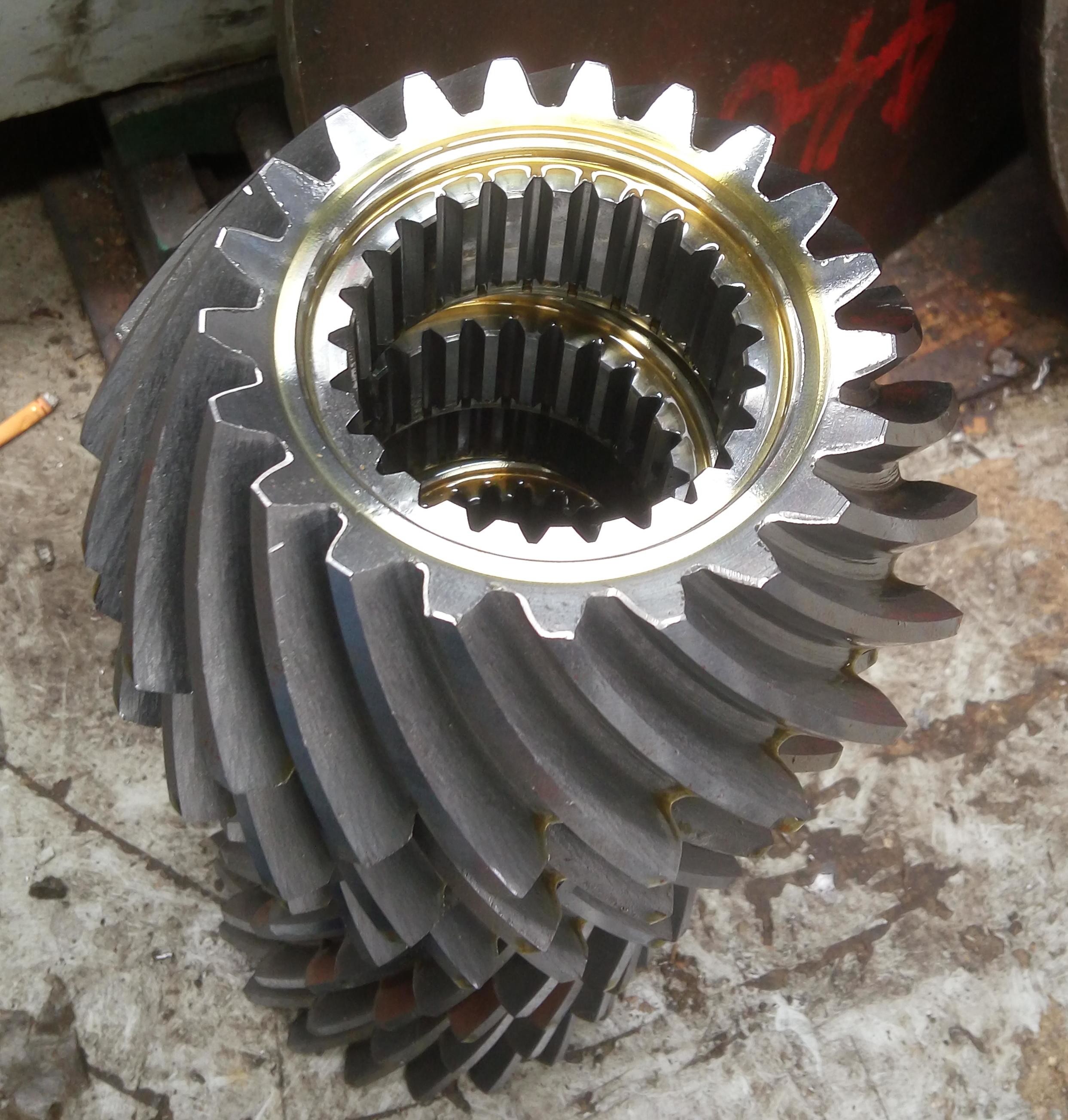

21 Δόντια Σπειροειδής Στρογγυλοτροχείο με εσωτερικά δόντια για περιορισμένο χώρο
  • 21 Δόντια Σπειροειδής Στρογγυλοτροχείο με εσωτερικά δόντια για περιορισμένο χώρο
21 Δόντια Σπειροειδής Στρογγυλοτροχείο με εσωτερικά δόντια για περιορισμένο χώρο

21 Δόντια Σπειροειδής Στρογγυλοτροχείο με εσωτερικά δόντια για περιορισμένο χώρο

Τόπος καταγωγής Κίνα
Μάρκα YIZGEAR
Λεπτομέρειες προϊόντος
Αριθμός δοντιών:
21
Υλικό:
20crmnti
Τύπος profie:
Χασαβάρι
Μέθοδος κατασκευής:
Λείανση
Γωνία πίεσης:
20 °
Γωνιά έλικα:
25 °
Επιφανειακή σκληρότητα:
HRC58-62
Επισημαίνω:

21 Δόντια Σπειροειδής Γυμναστική

,

Περιορισμένη διαστημική σπειροειδή μηχανή

,

Εσωτερικά δόντια σπειροειδής γροθιά

Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
2 σετ
Συσκευασία λεπτομέρειες
Κουτί από αντιστοιχισμένο ξύλο
Χρόνος παράδοσης
60 ημέρες
Όροι πληρωμής
Λ/Κ, Τ/Τ
Δυνατότητα προσφοράς
500 σύνολα/μήνας
Περιγραφή προϊόντος
1) Περιγραφές του Ελικοειδούς Κωνικού Γρανάζι με Εσωτερικά Δόντια

Τα ελικοειδή κωνικά γρανάζια με εσωτερικά δόντια είναι ένας ειδικός τύπος δομής γραναζιού, με τις επιφάνειες των δοντιών τους να βρίσκονται στην εσωτερική πλευρά του γραναζιού (δηλαδή, ο εσωτερικός δακτύλιος δοντιών), και εμπλέκονται με τα εξωτερικά κωνικά γρανάζια. Αυτή η δομή είναι εφαρμόσιμη σε σενάρια με περιορισμένο χώρο ή ειδικές διατάξεις μετάδοσης.

2) Χαρακτηριστικά του Ελικοειδούς Κωνικού Γρανάζι με Εσωτερικά Δόντια
α) Συμπαγής σχεδιασμός: Ο σχεδιασμός των εσωτερικών δοντιών μειώνει αποτελεσματικά τον συνολικό όγκο του συστήματος μετάδοσης, ιδιαίτερα κατάλληλο για τις απαιτήσεις στενών χώρων εγκατάστασης;
β) Υψηλή φέρουσα ικανότητα: Η περιοχή επαφής εμπλοκής των ελικοειδών κωνικών γραναζιών είναι μεγαλύτερη και έχουν ισχυρότερη αντοχή στην κρούση σε σύγκριση με τα ευθύγραμμα κωνικά γρανάζια;
γ) Ομαλή μετάδοση: Τα ελικοειδή δόντια υιοθετούν μια προοδευτική μέθοδο εμπλοκής, η οποία μπορεί να μειώσει σημαντικά τα επίπεδα δόνησης και θορύβου;
δ) Αποτελεσματική μετάδοση: Ο βελτιστοποιημένος σχεδιασμός του προφίλ των δοντιών μπορεί να μειώσει αποτελεσματικά τις απώλειες τριβής και η απόδοση μετάδοσης μπορεί να φτάσει πάνω από 95%;
3) Εφαρμογές του Ελικοειδούς Κωνικού Γρανάζι με Εσωτερικά Δόντια
Τυπικά σενάρια εφαρμογής περιλαμβάνουν διαφορικά αυτοκινήτων, βιομηχανικούς μειωτήρες, αεροδιαστημικό εξοπλισμό και αρθρώσεις ρομπότ κ.λπ.
Προϊόντα Ελικοειδή Κωνικά Γρανάζια με Εσωτερικά Δόντια
Κατασκευασμένο κατά παραγγελία √
Υλικό 20CrMnTi
Κατασκευή Δοντιών Γρανάζι Φρέζα Γρανάζι & Λείανση Δοντιών Γρανάζι
Λείανση Δοντιών Γρανάζι √
Μονάδα (M) 16
Αριθμός Δοντιών (Z) 21
Γωνία Πίεσης (α) 20°
Γωνία Οδηγού 25°
Βαθμός Ακρίβειας ISO 6 Βαθμός/ AGMA 11Grade
Θερμική Επεξεργασία Ενανθράκωση
Σκληρότητα Επιφάνειας 58-62HRC



ΣΥΓΚΡΙΣΗ ΒΑΘΜΩΝ ΚΩΔΙΚΩΝ ΧΑΛΥΒΑ
CHINA/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Εξοπλισμός Παραγωγής

21 Δόντια Σπειροειδής Στρογγυλοτροχείο με εσωτερικά δόντια για περιορισμένο χώρο 021 Δόντια Σπειροειδής Στρογγυλοτροχείο με εσωτερικά δόντια για περιορισμένο χώρο 121 Δόντια Σπειροειδής Στρογγυλοτροχείο με εσωτερικά δόντια για περιορισμένο χώρο 2

21 Δόντια Σπειροειδής Στρογγυλοτροχείο με εσωτερικά δόντια για περιορισμένο χώρο 321 Δόντια Σπειροειδής Στρογγυλοτροχείο με εσωτερικά δόντια για περιορισμένο χώρο 421 Δόντια Σπειροειδής Στρογγυλοτροχείο με εσωτερικά δόντια για περιορισμένο χώρο 5

Διαδικασία Παραγωγής

21 Δόντια Σπειροειδής Στρογγυλοτροχείο με εσωτερικά δόντια για περιορισμένο χώρο 621 Δόντια Σπειροειδής Στρογγυλοτροχείο με εσωτερικά δόντια για περιορισμένο χώρο 721 Δόντια Σπειροειδής Στρογγυλοτροχείο με εσωτερικά δόντια για περιορισμένο χώρο 8

                   Σφυρηλάτηση                                              Μηχανουργική                                              Κοπή

21 Δόντια Σπειροειδής Στρογγυλοτροχείο με εσωτερικά δόντια για περιορισμένο χώρο 921 Δόντια Σπειροειδής Στρογγυλοτροχείο με εσωτερικά δόντια για περιορισμένο χώρο 1021 Δόντια Σπειροειδής Στρογγυλοτροχείο με εσωτερικά δόντια για περιορισμένο χώρο 11

               Θερμική Επεξεργασία                                  Λείανση                                        Επιθεώρηση

21 Δόντια Σπειροειδής Στρογγυλοτροχείο με εσωτερικά δόντια για περιορισμένο χώρο 12
