| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Ποσότητα παραγγελίας min: | 1 σύνολα |
| Τιμή: | 300＄ |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 60 ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ |
| Δυνατότητα προσφοράς: | 500 σύνολα/μήνας |
| Μέθοδος: | Διεύρυνση με φρέζα εργαλείων | Κατεύθυνση: | Αριστερό χέρι |
|---|---|---|---|
| Τύπος χάλυβα: | Σφυρηλάτηση χάλυβα | Τύπος: | Εγχειρίδιο |
| Αριθμός δοντιών: | 32 | Γωνία πίεσης: | 20° |
| Επισημαίνω: | Προσαρμοσμένο σπειροειδές εξοπλισμό βέβλου,Εξαρτήματα σπειροειδούς βελονισμού Gleason,32 Δοντιές Σπειροειδούς Τεχνουργήματος |
||

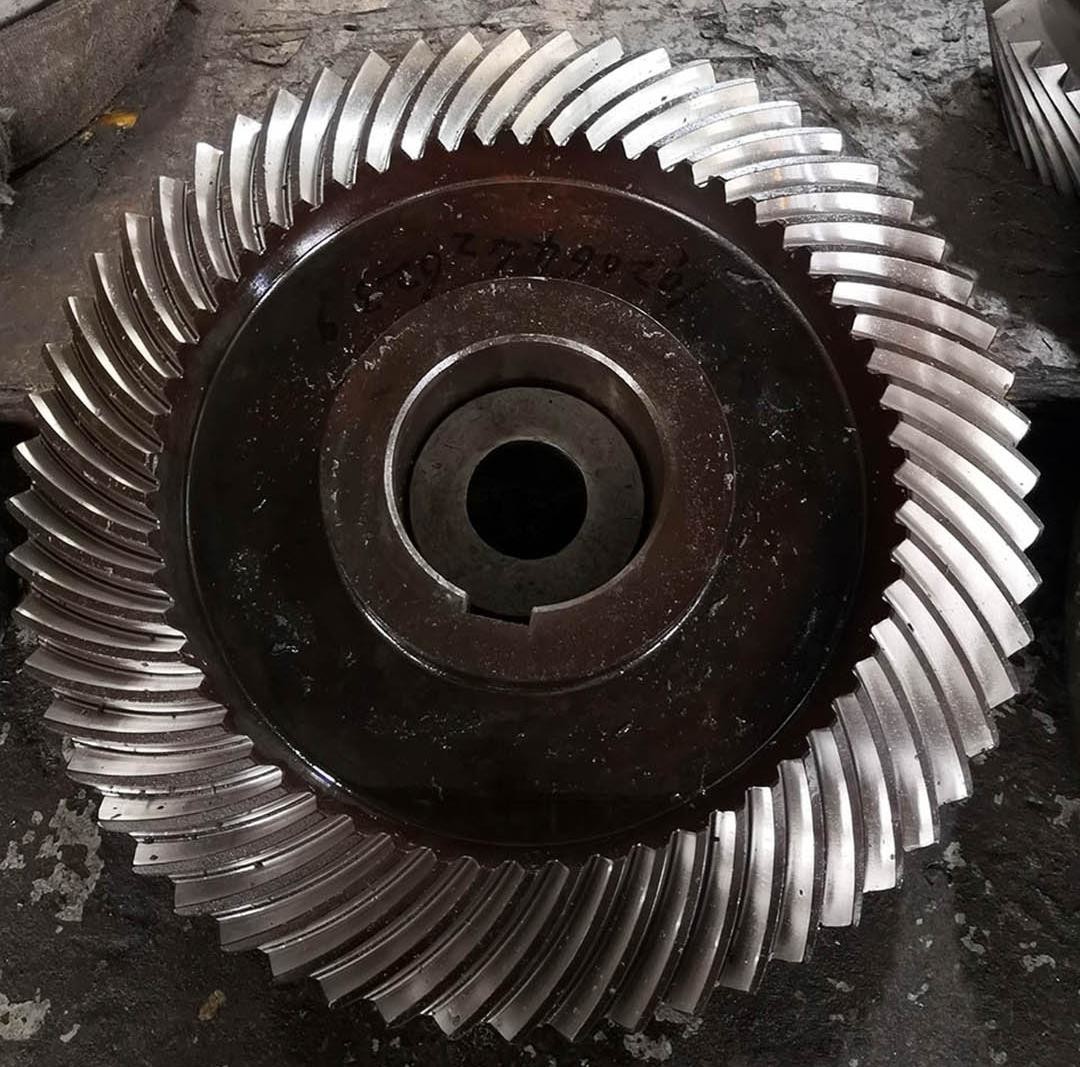

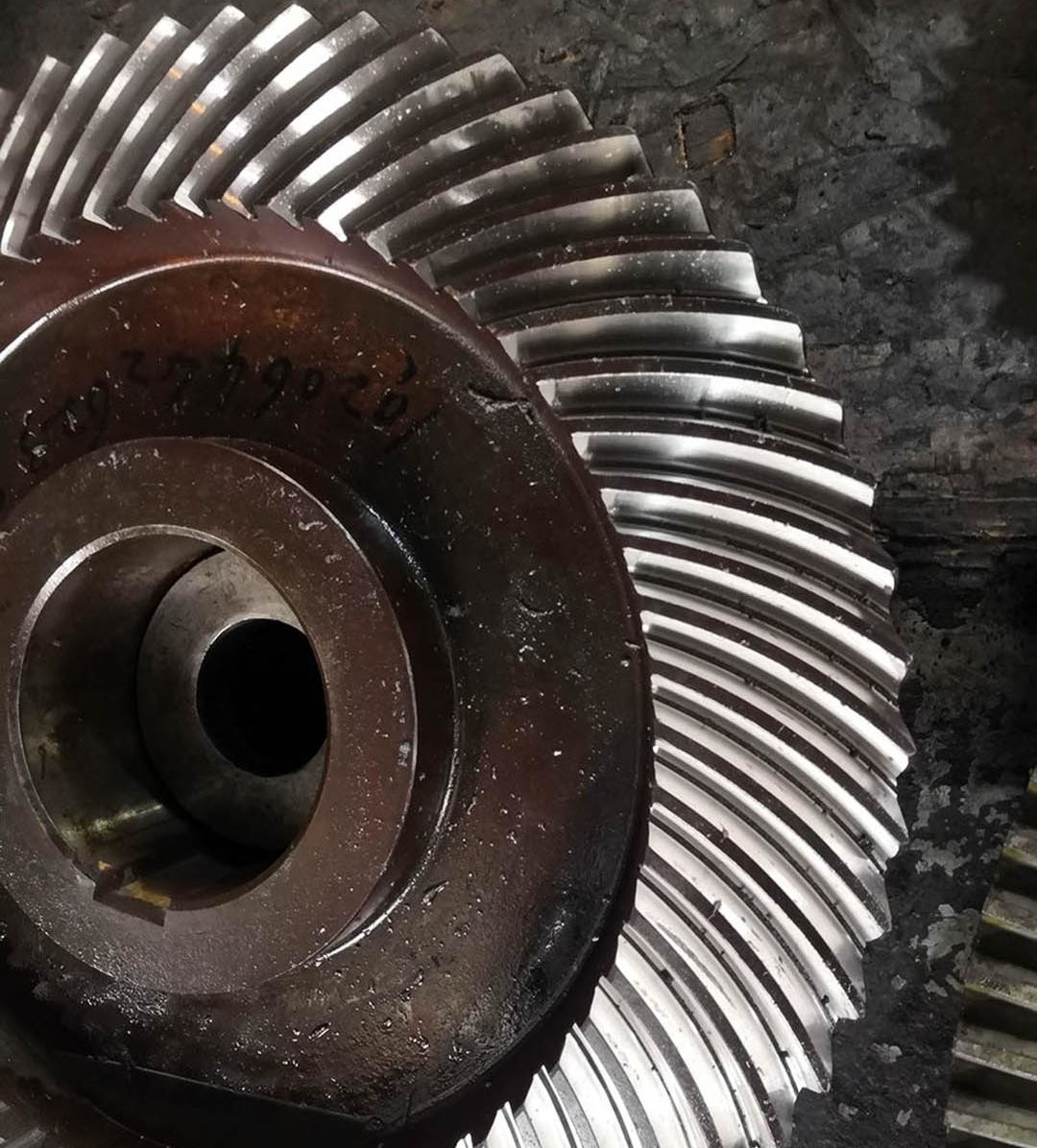

1) Περιγραφή του εξοπλισμού σπειροειδούς κοπής
Ένα σπειροειδές κιβώτιο είναι ένα είδος κιβώτου που χρησιμοποιείται για τη μετάδοση ισχύος και κίνησης μεταξύ διασταυρούμενων άξονων
(συνήθως σε γωνία 90 μοιρών), και το προφίλ των δοντιών του διανέμεται σε σπειροειδή μορφή.
2) Χαρακτηριστικά των σπειροειδών μηχανημάτων
Α)Κατά τη διάρκεια του πλέγματος, η επαφή μεταξύ των επιφανειών των δοντιών είναι προοδευτική
Αντί για ξαφνική πρόσκρουση.
β) Ο αριθμός των δοντιών που συνδέονται ταυτόχρονα είναι μεγαλύτερος και η διαδικασία μετάδοσης είναι πιο συνεχής.
| Προϊόντα | Σπειροειδείς γρανάζες |
| Προσαρμοσμένα | √ |
| Τύπος προφίλ εργαλείου | Γκλίσον |
| Κατασκευή | Τεχνουργία εργαλείων αλέσεως και τριβή δοντιών εργαλείων |
| Στρίψιμο δοντιών | √ |
| Μονάδα (M) | 16 |
| Αριθμός δοντιών (Z) | 32 |
| Γωνία πίεσης (α) | 20° |
| Γωνία μολύβδου | 15° |
| Αξία ακρίβειας | Αξία ISO 6 |
| Θερμική επεξεργασία | Καρβουρίσματος |
| Σκληρότητα επιφάνειας | 58-62HRC |
| Σύγκριση των ειδών χάλυβα | |||||
| Κίνα/Βρετανία | ISO | ΓΟΣΤ | ΑΣΤΜ | ΔΕΣ | ΔΙΝ |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ΧΜ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
