| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Ποσότητα παραγγελίας min: | 200 σετ |
| Τιμή: | 300＄ |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 60 ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ |
| Δυνατότητα προσφοράς: | 500 σύνολα/μήνας |
| Συστήματα κατασκευής: | Χομπινγκ & Καρβουρίσματος & Τρίχωσης | χρώμα: | Τύπος |
|---|---|---|---|
| Αριθμός δοντιών: | 56 | Κατηγορία ποιότητας: | Βαθμός του ISO 6 |
| Κατεύθυνση: | Δεξί χέρι. | Περιγραφή: | Μαλακό εργαλείο επιφάνειας δοντιών |
| Επισημαίνω: | 56 Δοντιές με μονοτροχοειδές εργαλείο,Μηχανοκίνητα συστήματα μεταφοράς,Προσαρμοσμένο μονό ελικοειδές εργαλείο |
||

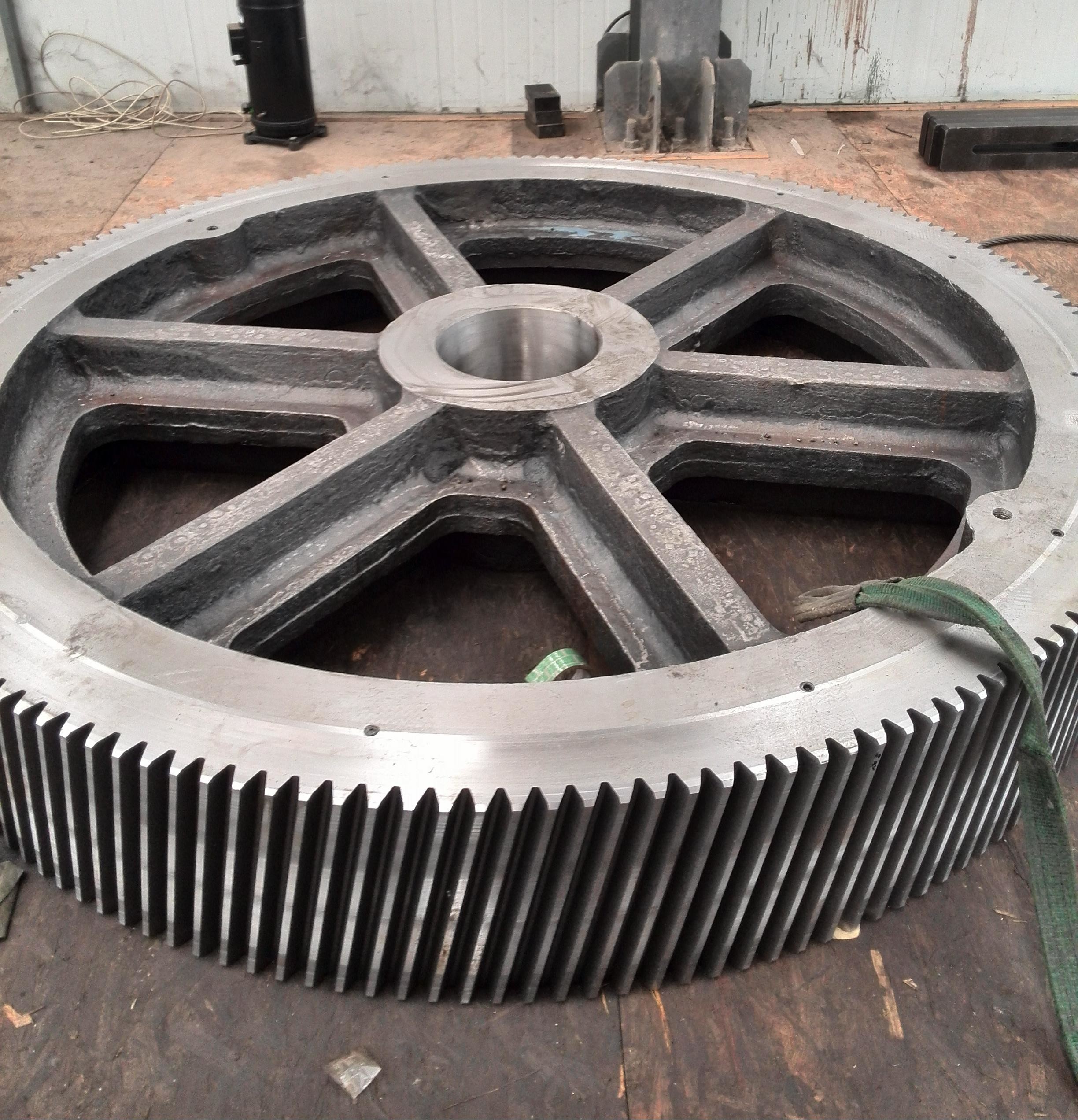

1)Περιγραφές ελικοειδών εργαλείων
Τα ελικοειδή γρανάζια είναι ένα από τα πιο συχνά χρησιμοποιούμενα είδη γρανάζων στη βιομηχανική μετάδοση,
και εφαρμόζονται ευρέως σε διάφορα μηχανικά συστήματα μεταφοράς.
2)Τοιχεία των ελικοειδών εργαλείων
Α)Η διαδικασία κατασκευής είναι πιο περίπλοκη από εκείνη των τροχοτροχών και απαιτεί εξειδικευμένα εργαλεία μηχανών.
b) Μπορεί να σχεδιαστεί είτε ως παράλληλη άξονας είτε ως διασταυρωμένη άξονας.
γ) Τα κοινά υλικά περιλαμβάνουν κράμα χάλυβα, χυτοσίδηρο κλπ.
3)Πρόοδα των ελικοειδών εργαλείων
Α)Ευρύ φάσμα εφαρμογών: από μικρά όργανα έως μεγάλα βιομηχανικά εξοπλισμούς.
Β) Υψηλή απόδοση μετάδοσης: έως και πάνω από 98%.
γ) Ευελιξία εγκατάστασης: Με τη ρύθμιση της γωνίας της έλικας, η απόδοση της μετάδοσης μπορεί να βελτιστοποιηθεί.
| Προϊόντα | Ελικοειδές εξοπλισμό |
| Προσαρμοσμένα | √ |
| Τύπος προφίλ εργαλείου | Κύλινδροι εργαλεία |
| Κατασκευή | Εξαρτήματα |
| Στρίψιμο δοντιών | √ |
| Μονάδα (M) | 9 |
| Αριθμός δοντιών (Z) | 56 |
| Γωνία πίεσης (α) | 20° |
| Γωνία μολύβδου | 20° |
| Αξία ακρίβειας | Αξία ISO 6-7 |
| Θερμική επεξεργασία | Καρβουρίσματος |
| Σκληρότητα επιφάνειας | 58-62HRC |
| Σύγκριση των ειδών χάλυβα | |||||
| Κίνα/Βρετανία | ISO | ΓΟΣΤ | ΑΣΤΜ | ΔΕΣ | ΔΙΝ |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ΧΜ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
