| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Ποσότητα παραγγελίας min: | 100 σετ |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 60 ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ |
| Δυνατότητα προσφοράς: | 500 σύνολα/μήνας |
| Γωνία πίεσης: | 20 βαθμοί | Αριθμός δοντιών: | Τάγμα |
|---|---|---|---|
| Προφίλ εξοπλισμού: | Εργαλείο ψαροκόκκαλων | Κατηγορία ποιότητας: | Βαθμός του ISO 8-9 |
| Χρήση: | Βιομηχανικά μηχανήματα | Αντίδραση: | εξαρτάται από το μέγεθος |
| Επισημαίνω: | Στροφή πίεσης 20 μοίρες,Γεροτροχεία με υψηλή απόδοση,Τεχνουργήματα υψηλής ταχύτητας |
||

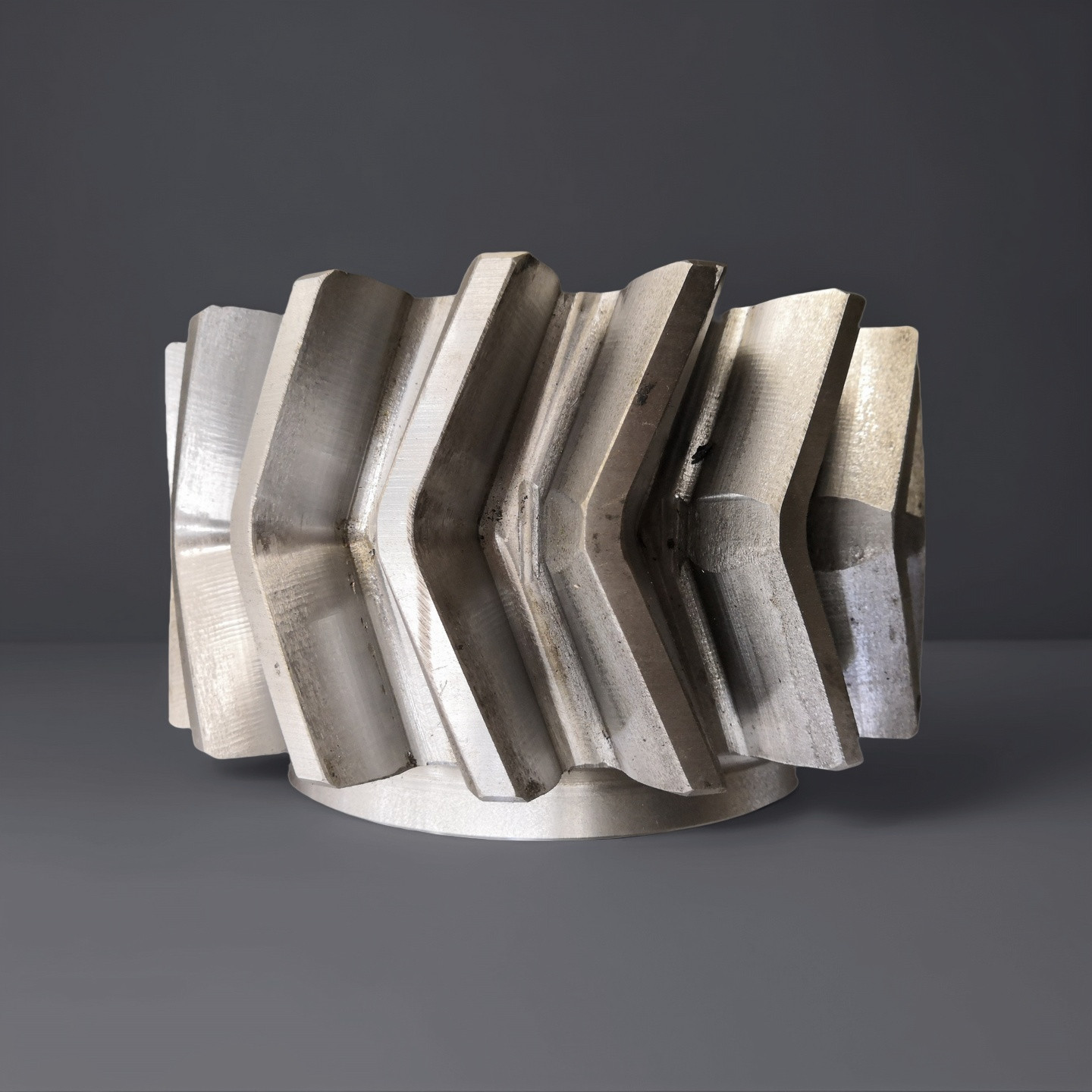

Ο οδοντωτός τροχός ψαροκόκαλου είναι ένας ειδικός τύπος οδοντωτού τροχού που συνδυάζει δύο ελικοειδή γρανάζια με ίσες γωνίες έλικας
και αντίθετες κατευθύνσεις περιστροφής σε ένα. Το προφίλ των δοντιών του έχει το σχήμα ενός χαρακτήρα "ανθρώπου".
Μεταδίδει ισχύ μέσω αλληλένδετων ελικοειδών δοντιών και εξαλείφει τις αξονικές δυνάμεις.
Έχει το χαρακτηριστικό της συνεχούς εμπλοκής, με αποτέλεσμα ένα υψηλό βαθμό επικάλυψης κατά τη μετάδοση;
τα συμμετρικά ελικοειδή δόντια και στις δύο πλευρές ακυρώνουν τις αξονικές δυνάμεις, εξασφαλίζοντας ισχυρή λειτουργική σταθερότητα;
και κατά τη διαδικασία μετάδοσης, υπάρχει ελάχιστος κραδασμός και θόρυβος.
3)Πλεονεκτήματα του οδοντωτού τροχού ψαροκόκαλου
Σε σύγκριση με τα ευθύγραμμα γρανάζια, η μετάδοση του οδοντωτού τροχού ψαροκόκαλου είναι πιο σταθερή και έχει υψηλότερη ικανότητα φόρτισης;
σε σύγκριση με τα συνηθισμένα ελικοειδή γρανάζια, μπορεί να λύσει αποτελεσματικά το πρόβλημα της αξονικής δύναμης και να παρατείνει τη διάρκεια ζωής του εξοπλισμού;
η απόδοση μετάδοσης είναι υψηλή, φτάνοντας πάνω από 98%.
4)Εφαρμογή του οδοντωτού τροχού ψαροκόκαλου
Χρησιμοποιείται συνήθως σε συστήματα μετάδοσης υψηλής ισχύος και υψηλής ταχύτητας, όπως τα συστήματα πρόωσης πλοίων,
οι διατάξεις μετάδοσης μεγάλων βιομηχανικών ατμοστροβίλων, καθώς και μεγάλος μηχανικός εξοπλισμός στις εξορυκτικές
και μεταλλουργικές βιομηχανίες, για να εξασφαλιστεί η αποτελεσματική και σταθερή μετάδοση ισχύος.
| Προϊόντα | Οδοντωτός τροχός ψαροκόκαλου |
| Κατασκευασμένο κατά παραγγελία | √ |
| Τύπος προφίλ γραναζιού | Κυλινδρικό γρανάζι |
| Κατασκευή δοντιών γραναζιού | Φρεζάρισμα γραναζιού |
| Λείανση δοντιών γραναζιού | √ |
| Module (M) | 12 |
| Αριθμός δοντιών (Z) | Κατά παραγγελία |
| Γωνία πίεσης (α) | 20° |
| Γωνία έλικας (β) | Κατά παραγγελία |
| Βαθμός ακρίβειας δοντιών | ISO 8-9 Grade |
| Θερμική επεξεργασία | Σβέση & Επαναφορά |
| Σκληρότητα επιφάνειας | 230-260 HB |
| ΣΥΓΚΡΙΣΗ ΒΑΘΜΩΝ ΚΩΔΙΚΩΝ ΧΑΛΥΒΑ | |||||
| CHINA/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
