| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Ποσότητα παραγγελίας min: | 200 σετ |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ |
| Δυνατότητα προσφοράς: | 500 σύνολα/μήνας |
| Μέγεθος: | Προσαρμοσμένο | Θερμική επεξεργασία: | Ανθρακοποίηση |
|---|---|---|---|
| Τεχνολογία επεξεργασίας: | Εργαλεία CNC | Τύπος εργαλείων: | Εργαλείο κεντρισμάτων |
| Τύπος: | Άξονας γραναζιού ελικοειδούς | Κατασκευή: | Άλεση εργαλείων |
| Επισημαίνω: | Άξονας Γρανάζι Μετάδοσης για Βαριά Μηχανήματα,Άξονας Γρανάζι Μετάδοσης για Αεροδιαστημικές Εφαρμογές,Προσαρμοσμένο άξονα γρανάζων μετάδοσης |
||

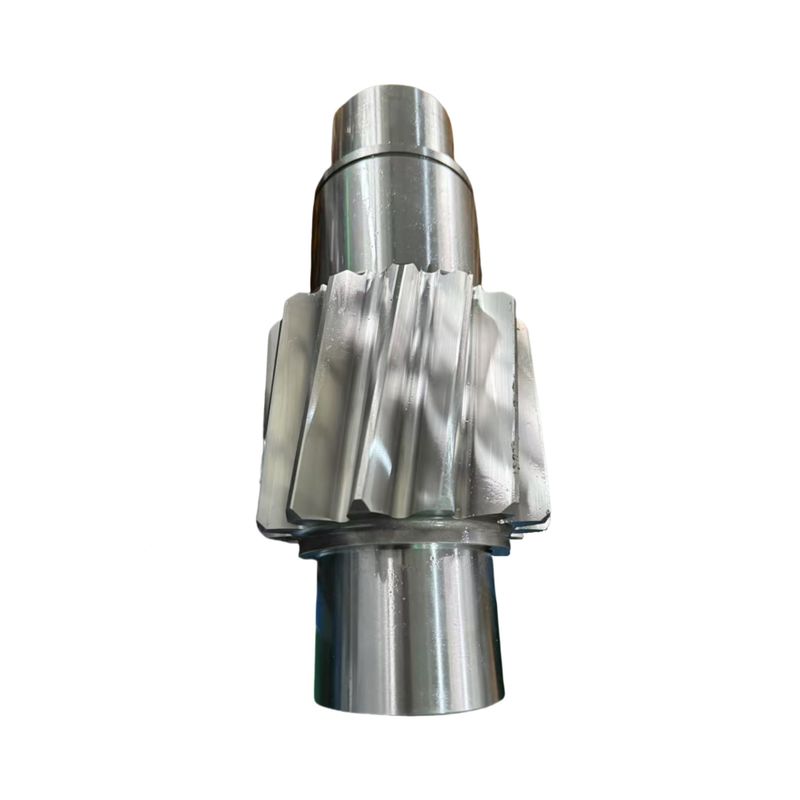

1) Περιγραφές άξονα τροχιάς μετάδοσης
Μέρη άξονα κατασκευασμένα από υψηλής αντοχής κραματοποιημένο χάλυβα ή ειδικά υλικά, τόσο για τη λειτουργία μετάδοσης των γρανάζων όσο και για τη στήριξη του άξονα.
2) ΧαρακτηριστικάΆξονας τροχιάς μετάδοσης
Α)Αντοχή στην φθορά: Η θερμική επεξεργασία της επιφάνειας (π.χ. καρβουρίσματος και σκληρύνσεως) παρατείνει τη διάρκεια ζωής.
Β)Αντοχή στην κόπωση: Καλή αντοχή του υλικού για να προσαρμοστεί σε κυκλικά φορτία.
γ)Ελαφρύ: Σε ορισμένα σενάρια χρησιμοποιούνται κράμα τιτανίου ή σύνθετα υλικά.
3) Αρχή λειτουργίαςΆξονας τροχιάς μετάδοσης
Η ισχύς μεταδίδεται με τη χρήση τάσεων επαφής στις επιφάνειες των δοντιών των γρανάζων και οι ιδιότητες του υλικού εξασφαλίζουν σταθερή μακροχρόνια λειτουργία.
4) ΕφαρμογήΆξονας τροχιάς μετάδοσης
Αεροδιαστημική βιομηχανία, κινητήρες αυτοκινήτων, βαριά μηχανήματα και άλλες περιοχές υψηλού φορτίου.
| Προϊόντα | Άξονας τροχιάς μετάδοσης |
| Προσαρμοσμένα | √ |
| Τύπος προφίλ εργαλείου | Γκλίσον |
| ΜηχανήματαΔόντιαΚατασκευή | Στρίψιμο εργαλείων |
| Στρίψιμο δοντιών | √ |
| Μονάδα (M) | Τάγμα |
| Αριθμός δοντιών (Z) | Τάγμα |
| Γωνία πίεσης (α) | Τάγμα |
| Γωνία μολύβδου | Τάγμα |
| Αξία ακρίβειας | Αξία ISO 6 |
| Θερμική επεξεργασία | Καρβουρίσματος |
| Σκληρότητα επιφάνειας | 58-62HRC |
| Σύγκριση των ειδών χάλυβα | |||||
| Κίνα/Βρετανία | ISO | ΓΟΣΤ | ΑΣΤΜ | ΔΕΣ | ΔΙΝ |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ΧΜ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
