| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Ποσότητα παραγγελίας min: | 200 σετ |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ |
| Δυνατότητα προσφοράς: | 500 σύνολα/μήνας |
| Γωνία πίεσης: | 20 βαθμοί | Τύπος χάλυβα: | Σφυρηλάτηση χάλυβα |
|---|---|---|---|
| Ακρίβεια: | ISO 6 | Μέγεθος: | Προσαρμοσμένο |
| Συστήματα κατασκευής: | Στρίψιμο δοντιών | Σκληρότητα πυρήνα: | 220-280 HB |
| Επισημαίνω: | Μετατροπές σπειροειδούς βέβλου βαρέων φορτηγών,Αεροδιαστημικές σπειροειδείς γρανάζες,Υψηλής ακρίβειας σπειροειδείς γρανάζες |
||

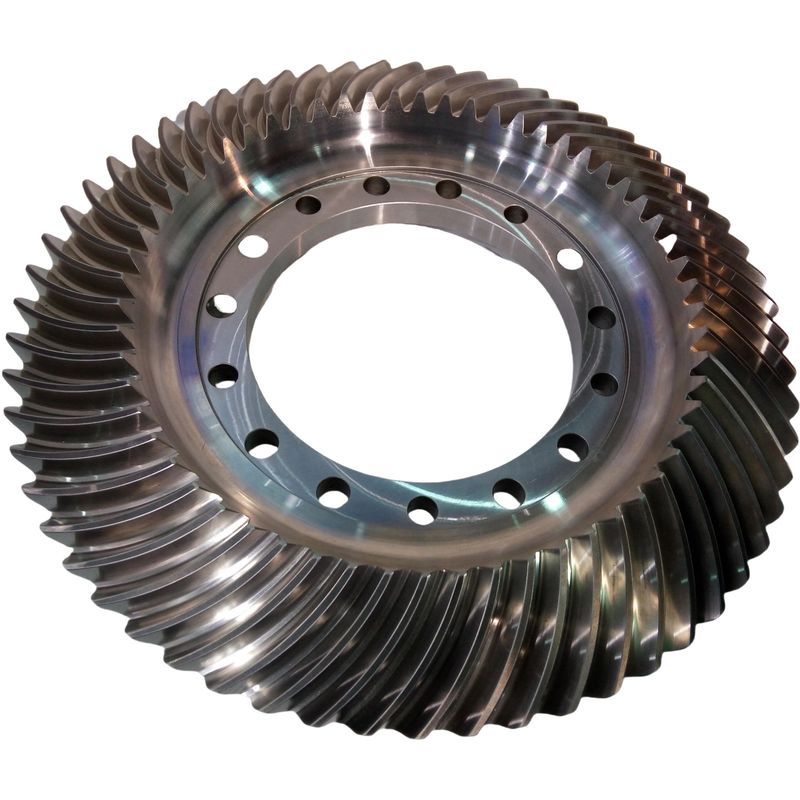

1) Περιγραφή του Ελικοειδούς Κωνικού Γρανάζι
Κωνικά γρανάζια που υποβάλλονται σε επεξεργασία με CNC φρεζάρισμα ή λείανση γραναζιών, με τις επιφάνειες των δοντιών να είναι χωρικές καμπύλες επιφάνειες.
2) Χαρακτηριστικά του Ελικοειδούς Κωνικού Γρανάζι
α) Απαιτεί ειδικό εξοπλισμό για επεξεργασία και η ακρίβεια της επιφάνειας των δοντιών μπορεί να φτάσει το επίπεδο του μικρομέτρου.
β) Τα σφάλματα εγκατάστασης μπορούν να αντισταθμιστούν μέσω της διαδικασίας τροποποίησης.
3) Αρχή λειτουργίας του Ελικοειδούς Κωνικού Γρανάζι
Η καμπυλότητα της επιφάνειας των δοντιών ταιριάζει με την διαδρομή εμπλοκής, μειώνοντας τον κίνδυνο επαφής στις άκρες.
4) Εφαρμογή του Ελικοειδούς Κωνικού Γρανάζι
Κινητήρες αεροδιαστημικής, διαφορικά βαρέων οχημάτων.
| Προϊόντα | Ελικοειδή Κωνικά Γρανάζια |
| Κατασκευασμένο κατά παραγγελία | √ |
| Τύπος προφίλ γραναζιού | Gleason |
| Κατασκευή | Φρεζάρισμα γραναζιών & Λείανση δοντιών γραναζιών |
| Λείανση δοντιών | √ |
| Module (M) | Κατά παραγγελία |
| Αριθμός δοντιών (Z) | Κατά παραγγελία |
| Γωνία πίεσης (α) | Κατά παραγγελία |
| Γωνία μολύβδου | Κατά παραγγελία |
| Βαθμός ακρίβειας | Βαθμός ISO 6 |
| Θερμική επεξεργασία | Ενανθράκωση |
| Σκληρότητα επιφάνειας | 58-62HRC |
| ΣΥΓΚΡΙΣΗ ΒΑΘΜΩΝ ΚΩΔΙΚΩΝ ΧΑΛΥΒΑ | |||||
| CHINA/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Εξοπλισμός παραγωγής
Διαδικασία παραγωγής
Σφυρηλάτηση Μηχανική κατεργασία Κοπή
Θερμική επεξεργασία Λείανση Έλεγχος
