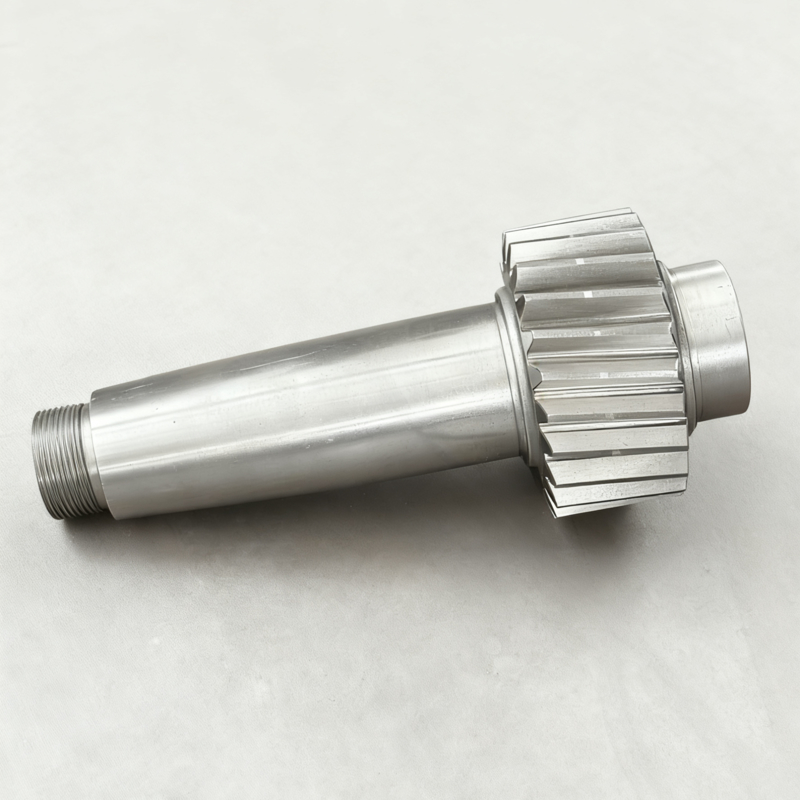

Πολυδιάστατος 58-62 HRC μεταγωγικός άξονας με μηχανική επεξεργασία εξαρτημάτων ακριβείας

1) Περιγραφή του Άξονα Γρανάζι Μετάδοσης

Ο άξονας γραναζιού λειτουργεί ως “διερμηνέας” για τη μετατροπή μορφών ισχύος και κίνησης. Όχι μόνο μεταδίδει περιστροφική κίνηση, αλλά, το σημαντικότερο, μέσω του σχεδιασμού των δικών του γραναζιών, τροποποιεί ενεργά την ταχύτητα εξόδου, τη ροπή και την κατεύθυνση, λειτουργώντας ως “σημείο απόφασης” στην οδό μετάδοσης ισχύος.

2) Αρχή Λειτουργίας

Η αρχή λειτουργίας του βασίζεται στον τύπο της αναλογίας γραναζιών για γρανάζια που εμπλέκονται (i = n1/n2 = z2/z1). Με την αλλαγή της αναλογίας του αριθμού των δοντιών μεταξύ του άξονα γραναζιού κίνησης και του κινούμενου γραναζιού, μπορούν να επιτευχθούν τα ακόλουθα αποτελέσματα:

• Μείωση ταχύτητας και αύξηση ροπής: Όταν ο άξονας γραναζιού κίνησης έχει λιγότερα δόντια και το κινούμενο γρανάζι έχει περισσότερα δόντια, η ταχύτητα εξόδου μειώνεται ενώ η ροπή αυξάνεται.
• Αύξηση ταχύτητας με μείωση ροπής: Αντίστροφα, η ταχύτητα εξόδου αυξάνεται ενώ η ροπή μειώνεται.
• Αλλαγή κατεύθυνσης: Με την εμπλοκή με διαφορετικούς τύπους γραναζιών (όπως κωνικά γρανάζια), η κατεύθυνση του άξονα μετάδοσης ισχύος μπορεί να αλλάξει.

3) Χαρακτηριστικό του Άξονα Γρανάζι Μετάδοσης

• Λειτουργικά προφίλ δοντιών: Τα προφίλ δοντιών (π.χ., ελικοειδή, κυκλοειδή) και οι παράμετροι (module, γωνία πίεσης, γωνία έλικας) του τμήματος γραναζιού είναι ειδικά σχεδιασμένα για την επίτευξη της απαιτούμενης αναλογίας γραναζιών και των προδιαγραφών μετάδοσης ισχύος.
• Διάφορες διαμορφώσεις: Ανάλογα με τις λειτουργικές απαιτήσεις, αυτές μπορεί να περιλαμβάνουν άξονες γραναζιών οδοντωτών γραναζιών, άξονες γραναζιών ελικοειδών γραναζιών (για ομαλή μετάδοση), άξονες γραναζιών κωνικών γραναζιών (για αλλαγή κατεύθυνσης), κ.λπ.
• Ζωνοποίηση θερμικής επεξεργασίας: Το τμήμα γραναζιού υποβάλλεται συνήθως σε επιφανειακές σκληρυντικές επεξεργασίες όπως καρβουρίωση και σβέση για αντοχή στη φθορά, ενώ τα τμήματα του άξονα μπορεί να διατηρήσουν την ανθεκτικότητα για να αντέχουν σε φορτία κρούσης.

4) Πλεονεκτήματα του Άξονα Γρανάζι Μετάδοσης

• Υψηλή απόδοση μετάδοσης: Η μηχανική επαφή μετάδοσης συνήθως επιτυγχάνει αποδόσεις που υπερβαίνουν το 95%.
• Σταθερή αναλογία μετάδοσης: Η στιγμιαία αναλογία μετάδοσης παραμένει σταθερή, εξασφαλίζοντας ομαλή και ακριβή κίνηση.
• Ευρύ φάσμα ισχύος: Εφαρμόσιμο από μικροσκοπικά όργανα έως κολοσσιαία βαριά μηχανήματα.
• Υψηλός έλεγχος: Μέσω ακριβούς σχεδιασμού, η ταχύτητα περιστροφής εξόδου και η ροπή μπορούν να ρυθμιστούν με ακρίβεια.

5) Εφαρμογή

Χρησιμοποιείται κυρίως σε συσκευές που απαιτούν ενεργό ρύθμιση της ταχύτητας και της ροπής:

• Διαφορικά οχημάτων: Οι άξονες κωνικών γραναζιών μεταδίδουν ισχύ στους αριστερούς και δεξιούς τροχούς, επιτρέποντας διαφορικές ταχύτητες περιστροφής.
• Γεννήτριες ανεμογεννητριών: Οι άξονες γραναζιών εντός των πολλαπλασιαστών ταχύτητας μετατρέπουν τη χαμηλή ταχύτητα περιστροφής των πτερυγίων στην υψηλή ταχύτητα που απαιτείται για τη γεννήτρια.
• Συστήματα πρόωσης πλοίων: Οι άξονες γραναζιών εντός του συστήματος άξονα κίνησης διευκολύνουν τη μείωση της ταχύτητας και την αλλαγή κατεύθυνσης.
• Αρθρώσεις ρομπότ: Οι άξονες γραναζιών εντός των μειωτήρων ακριβείας επιτρέπουν ακριβή έλεγχο ροπής και θέσης.
