Μεταλλικό σύστημα μεταφοράς Εσωτερική τροχιά τροχιάς ISO 8 με διαμόρφωση τροχιάς

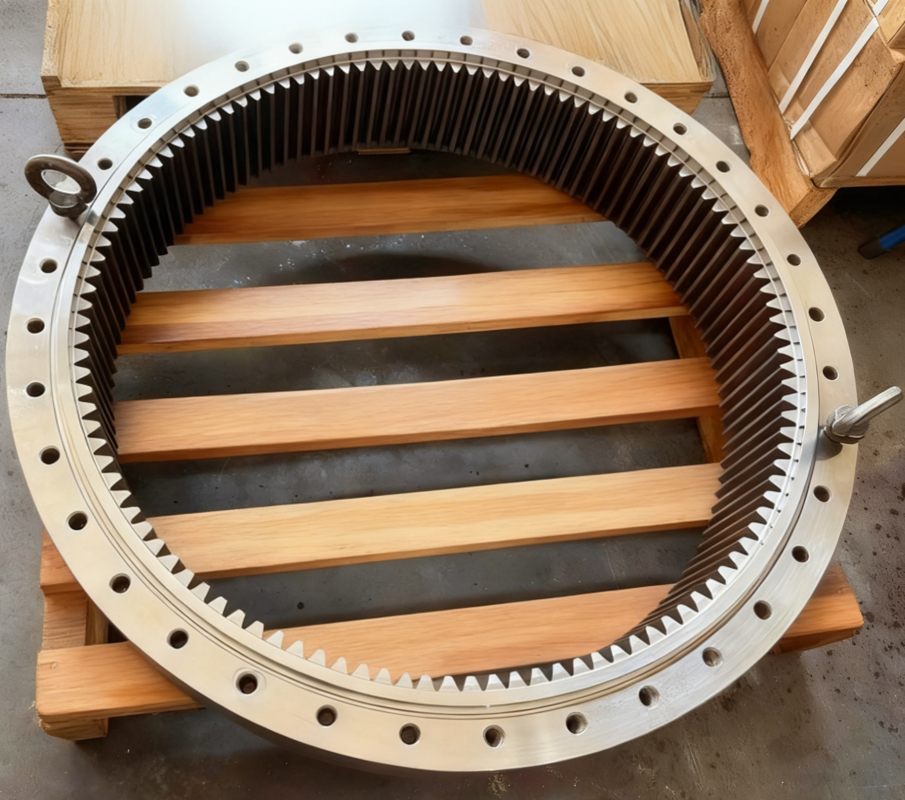

1) Περιγραφή του Εσωτερικού Οδοντωτού Γρανάζιου

Από την άποψη της μετάδοσης, τα εσωτερικά οδοντωτά γρανάζια αποτελούν εξαιρετικά αποδοτικά εξαρτήματα μετάδοσης ικανά να επιτυγχάνουν ταυτόχρονη εμπλοκή πολλαπλών δοντιών και να διαθέτουν ισχυρή ικανότητα φόρτισης. Περιβάλλοντας την περιοχή εμπλοκής στο εσωτερικό του γραναζιού, βελτιστοποιούν τη διαδρομή μετάδοσης της δύναμης.

2) Αρχή Λειτουργίας

Κατά την εμπλοκή, η γραμμή επαφής των εσωτερικών ζευγών γραναζιών είναι μεγαλύτερη, ενώ ο αριθμός των ζευγών δοντιών που εμπλέκονται είναι συνήθως μεγαλύτερος από ό,τι στην εξωτερική εμπλοκή. Όταν η δύναμη μεταδίδεται από το γρανάζι στον δακτύλιο, η κατεύθυνση της εφαρμοζόμενης δύναμης είναι πιο ευνοϊκή για τη μείωση του ακτινικού φορτίου στα ρουλεμάν, ελαχιστοποιώντας έτσι τις απώλειες τριβής.

3) Χαρακτηριστικά του Εσωτερικού Οδοντωτού Γρανάζιου

• Εμπλοκή πολλαπλών δοντιών: Λόγω της σχέσης καμπυλότητάς τους, ο λόγος επικάλυψης είναι συνήθως υψηλός, με αποτέλεσμα ομαλότερη μετάδοση.
• Κλειστή ροή ισχύος: Η δύναμη μετάδοσης κυκλοφορεί εσωτερικά, παρέχοντας ανώτερη δομική ακαμψία.
• Απαιτήσεις υψηλής ακρίβειας μηχανουργικής κατεργασίας: Η μηχανουργική κατεργασία και η επιθεώρηση των εσωτερικών γραναζιών είναι πιο δύσκολες από τα εξωτερικά γρανάζια, απαιτώντας φρεζάρισμα, φρεζάρισμα με τροχό ή εξειδικευμένο εξοπλισμό μηχανουργικής κατεργασίας.

4) Πλεονεκτήματα του Εσωτερικού Οδοντωτού Γρανάζιου

• Υψηλή απόδοση μετάδοσης: Χάρη στους χαμηλούς ρυθμούς ολίσθησης και την εμπλοκή πολλαπλών δοντιών, η απόδοση είναι συνήθως ανώτερη από αυτή των εξωτερικά εμπλεκόμενων γραναζιών με ισοδύναμες προδιαγραφές.
• Υψηλή ικανότητα φόρτισης: Οι εκτεταμένες γραμμές επαφής και η κατανομή φορτίου σε πολλαπλά δόντια επιτρέπουν τη μετάδοση μεγαλύτερης ροπής.
• Ομαλή λειτουργία και χαμηλός θόρυβος: Η υψηλή επικάλυψη μειώνει την πρόσκρουση και τη δόνηση.
• Μειωμένες ακτινικές δυνάμεις: Οι βελτιωμένες συνθήκες φόρτισης των ρουλεμάν παρατείνουν τη διάρκεια ζωής των ρουλεμάν.

5) Εφαρμογή

Κατάλληλο για εφαρμογές που απαιτούν υψηλή απόδοση μετάδοσης, ομαλή λειτουργία και ικανότητα φόρτισης:

• Συστήματα μετάδοσης υψηλής ταχύτητας: Όπως μονάδες αύξησης ταχύτητας για αεριοστρόβιλους και φυγοκεντρικούς συμπιεστές.
• Μηχανισμοί διαχωρισμού ισχύος υψηλής ροπής: Λειτουργούν ως βασικά εξαρτήματα μετάδοσης εντός συστημάτων διαχωρισμού ισχύος για βαριά μηχανήματα.
• Συστήματα σέρβο υψηλής ακρίβειας: Απαιτούν κιβώτια ταχυτήτων ακριβείας με χαμηλό τζόγο και υψηλή ακαμψία.
