| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | SPG22081103 |
| Ποσότητα παραγγελίας min: | 5 κομμάτια |
| Τιμή: | $260/Piece |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 50 Dryas |
| Όροι πληρωμής: | L/C, D/P, T/T, Western Union |
| Δυνατότητα προσφοράς: | 1500 κομμάτια/μήνας |
| Υλικό: | 20Cr2Ni4 | ΔΠ: | 2.54 |
|---|---|---|---|
| Πλάτος προσώπου: | 65 | Αριθμός δοντιών: | 24 |
| Τύπος προφίλ: | Ευθέα δόντια | Κατηγορία ποιότητας: | Αξία ISO 6-7 |
| Επισημαίνω: | 20Cr2Ni4 εργαλεία κεντρισμάτων χάλυβα,Το κέντρισμα ακρίβειας συνδέει 10 την ενότητα 24T,20Cr2Ni4 εργαλεία κεντρισμάτων ακρίβειας χάλυβα |
||

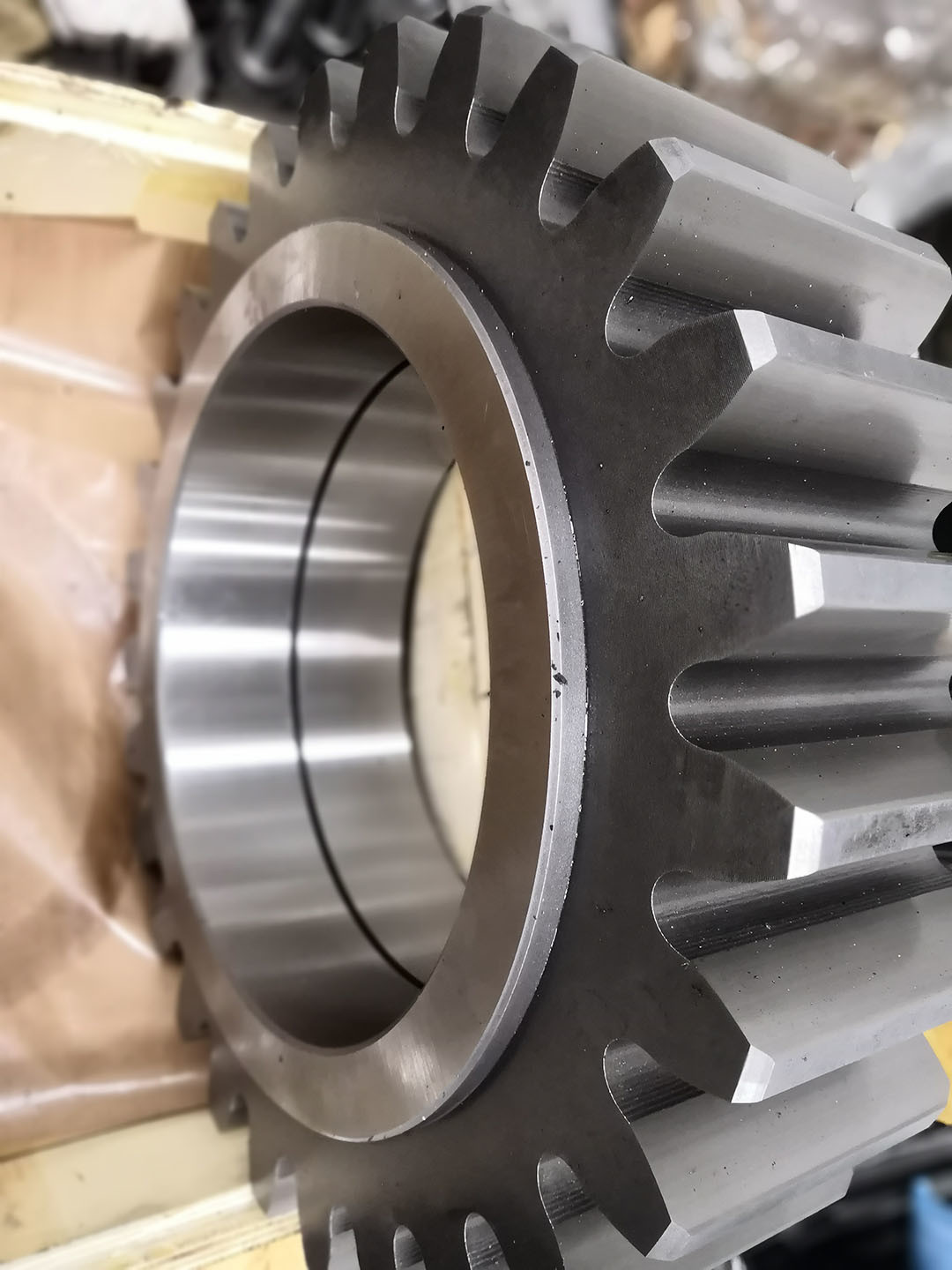

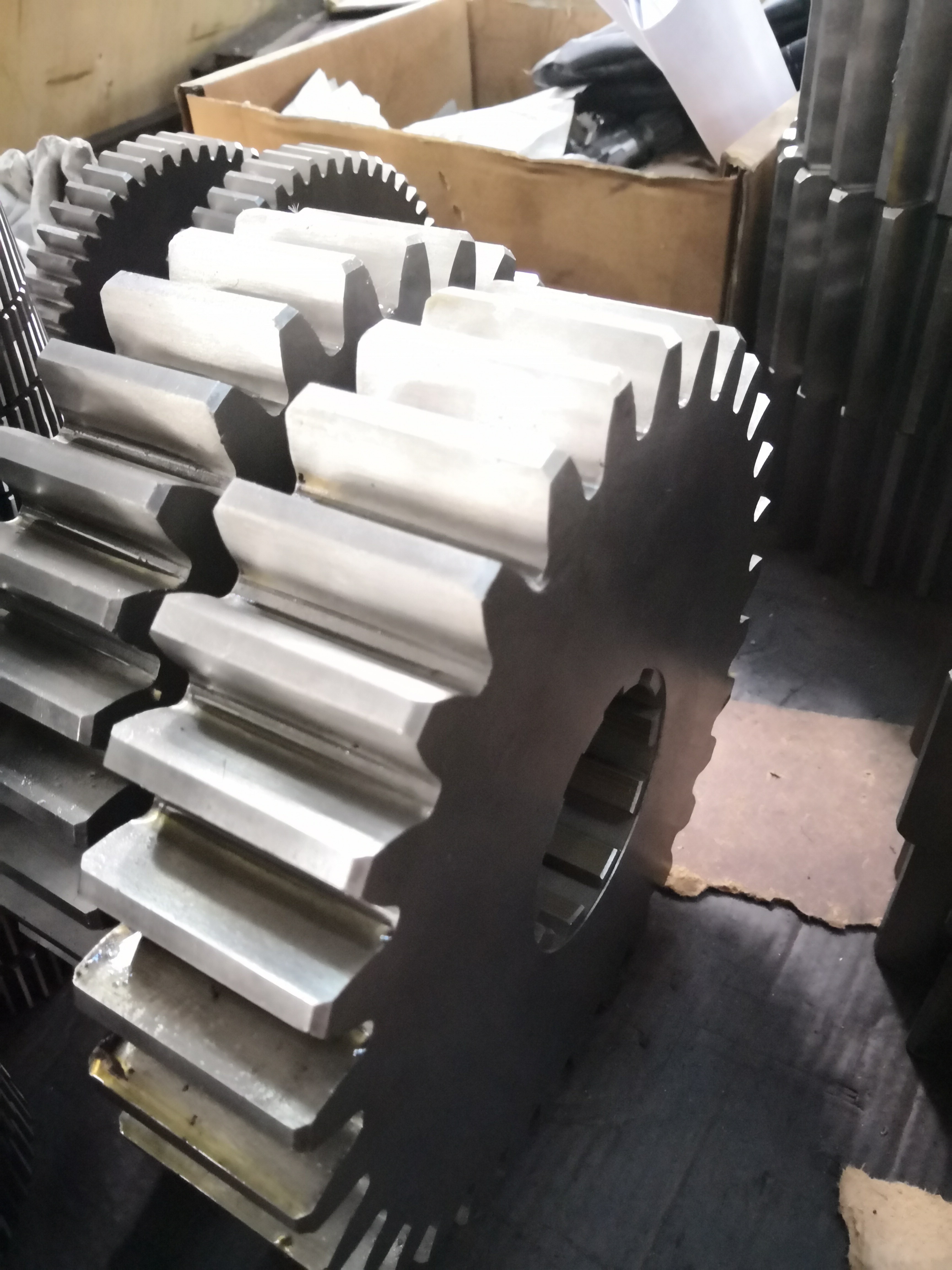

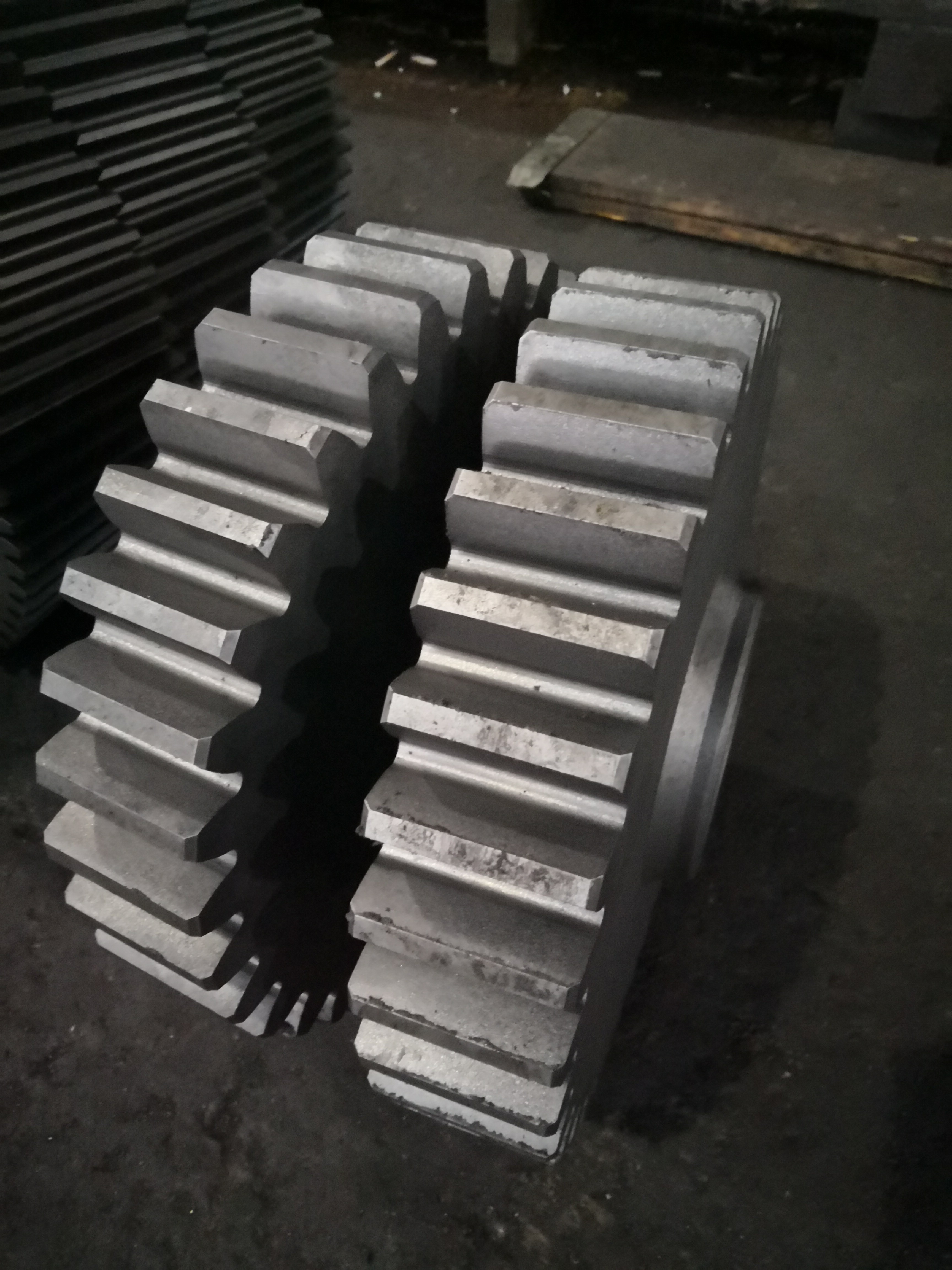

10 Μονάδα 24Τ Τεχνουργία τροχιάς
1) Τύποι τροχών τροχών
Υπάρχουν δύο κύριοι τύποι τροχών σπινθήρων: εξωτερικοί και εσωτερικοί.
Τα εξωτερικά γρανάζια έχουν δόντια που κόβονται. στην εξωτερική επιφάνεια του κυλίνδρου.
Δύο εξωτερικά γρανάζια συνδέονται μεταξύ τους και περιστρέφονται σε αντίθετες κατευθύνσεις.
Τα εσωτερικά γρανάζια, αντίθετα, έχουν δόντια που κόβονται στην εσωτερική επιφάνεια του κυλίνδρου.
Εξωτερικό εργαλείο τοποθετείται μέσα στο εσωτερικό κιβώτιο και τα κιβώτια περιστρέφονται προς την ίδια κατεύθυνση.
Επειδή οι άξονες είναι τοποθετημένοι Πιο κοντά μεταξύ τους, τα εσωτερικά σύνολα κινήσεων είναι πιο συμπαγή από τα εξωτερικά σύνολα κινήσεων.
Εσωτερικά γρανάζια Χρησιμοποιούνται κυρίως για πλανητικές μετατροπές.
| Προϊόντα | Τεχνουργήματα τροχιάς |
| Προσαρμοσμένα | √ |
| Τύπος προφίλ εργαλείου | Κυλινδρικά γρανάζια |
| Κατασκευή οδοντοστοιχείων | Τεχνήματα |
| Στρίψιμο δοντιών | √ |
| Μονάδα (M) | 10 |
| Αριθμός δοντιών (Z) | 24 |
| Γωνία πίεσης (α) | 20° |
| Γωνία έλικας (β) | 0° |
| Αξία ακρίβειας δοντιών | Αξία ISO 6-7 |
| Θερμική επεξεργασία | Καρβουρίσματος |
| Σκληρότητα επιφάνειας | 58-62 HRC |
| Σύγκριση των ειδών χάλυβα | |||||
| Κίνα/Βρετανία | ISO | ΓΟΣΤ | ΑΣΤΜ | ΔΕΣ | ΔΙΝ |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ΧΜ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
