| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | SPG22081303 |
| Ποσότητα παραγγελίας min: | 5 κομμάτια |
| Τιμή: | $260/Piece |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 50 Dryas |
| Όροι πληρωμής: | L/C, D/P, T/T, Western Union |
| Δυνατότητα προσφοράς: | 1500 κομμάτια/μήνας |
| Υλικό: | 20Cr2Ni4 | Μονάδα: | 8M και 4M |
|---|---|---|---|
| Πλάτος προσώπου: | 60 | Βαθμός στρώματος: | 1.11.5mm |
| Διάμετρος πισσών: | 62.04/ 42.888 | Τύπος εργαλείων: | Διπλό εξοπλισμό |
| Επισημαίνω: | Διπλή μετάδοση εργαλείων κεντρισμάτων,Μετάδοση 8 ενότητα 27T εργαλείων κεντρισμάτων,4 διπλό εργαλείο ενότητας 29T |
||

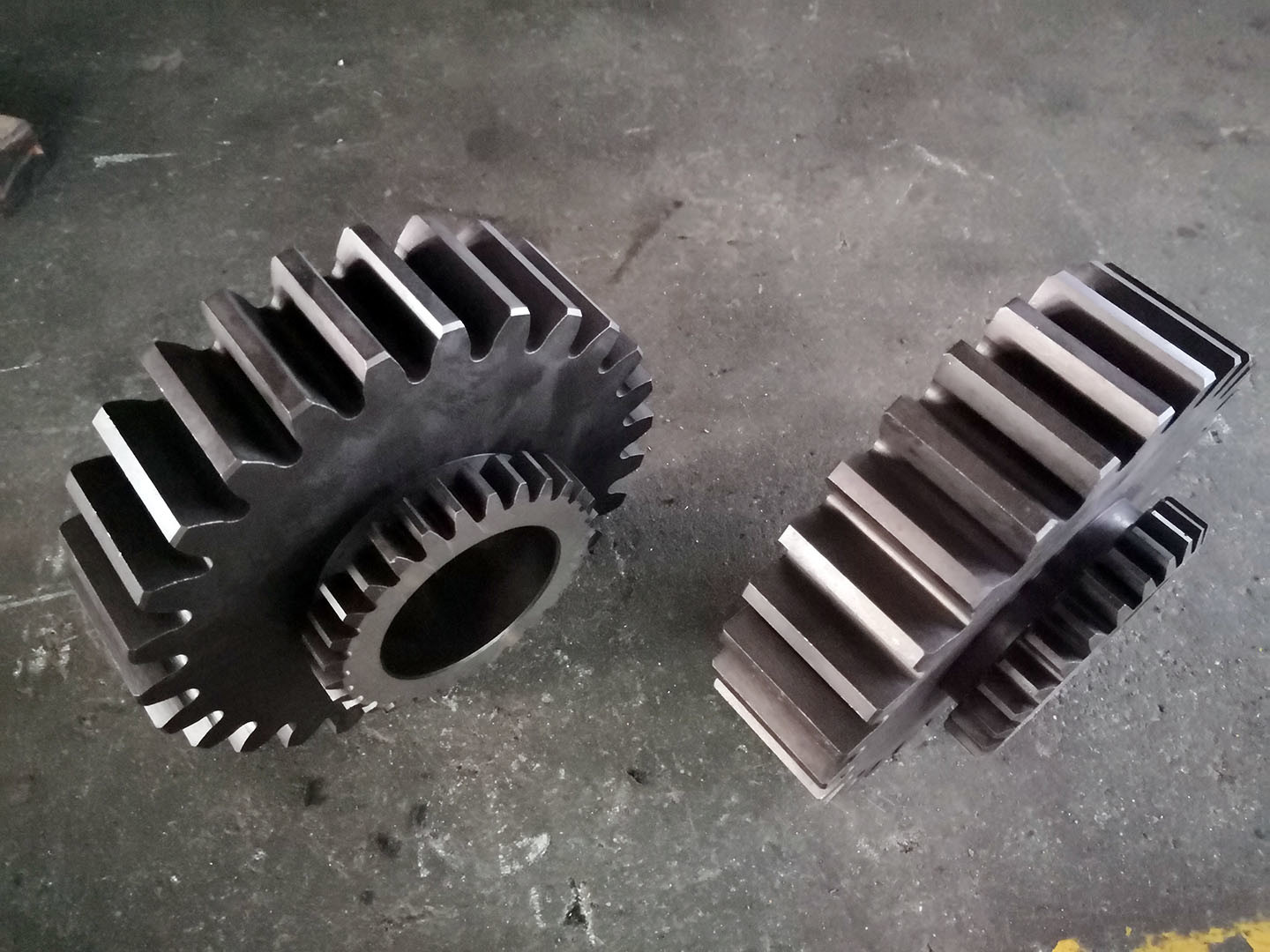

8 Μονάδα 27T & 4 Μονάδα 29T Τεχνουργία γρανάζων διπλό σύστημα μετάδοσης
1) Τύποι τροχών τροχιάς
α) Εξωτερική τροχιά τροχιάς
β) Εσωτερική τροχιά τροχιάς
2) Βασικά τεχνικά δεδομένα των τροχών τροχιάς
α) Μονάδα/Διαμετρική κλίση
β) Γωνία πίεσης
γ) Απόσταση από το κέντρο
δ) Υψόμετρος προσθήκης
ε) Υψόμετρος αποστάσεως
στ) Εξωτερική διάμετρος/διάμετρος της άκρης
| Προϊόντα | Διπλή γρανάζια |
| Προσαρμοσμένα | √ |
| Τύπος προφίλ εργαλείου | Κυλινδρικά γρανάζια |
| Κατασκευή οδοντοστοιχείων | Τεχνήματα |
| Στρίψιμο δοντιών | √ |
| Μονάδα (M) | 8/4 |
| Αριθμός δοντιών (Z) | 27/29 |
| Γωνία πίεσης (α) | 20° |
| Γωνία έλικας (β) | 0° |
| Αξία ακρίβειας δοντιών | Αξία ISO 6-7 |
| Θερμική επεξεργασία | Καρβουρίσματος |
| Σκληρότητα επιφάνειας | 58-62 HRC |
| Σύγκριση των ειδών χάλυβα | |||||
| Κίνα/Βρετανία | ISO | ΓΟΣΤ | ΑΣΤΜ | ΔΕΣ | ΔΙΝ |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ΧΜ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
