| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | GS2022082105 |
| Ποσότητα παραγγελίας min: | 5 PC |
| Τιμή: | $2/ Piece |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 62 ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 500 σύνολα/μήνας |
| Μονάδα: | 2 | Τύπος εργαλείων: | Ελικοειδές εργαλείο |
|---|---|---|---|
| Γωνία έλικας: | 15° | Υλικό: | 20CrMnTi |
| Γωνία πίεσης: | 20° | Εξωτερική διάμετρος: | 152 χιλιοστά |
| Επισημαίνω: | 20CrMnTi δεξί ελικοειδές εργαλείο,Ελικοειδές εργαλείο για τους μειωτές ταχύτητας,2 δεξί ελικοειδές εργαλείο ενότητας |
||

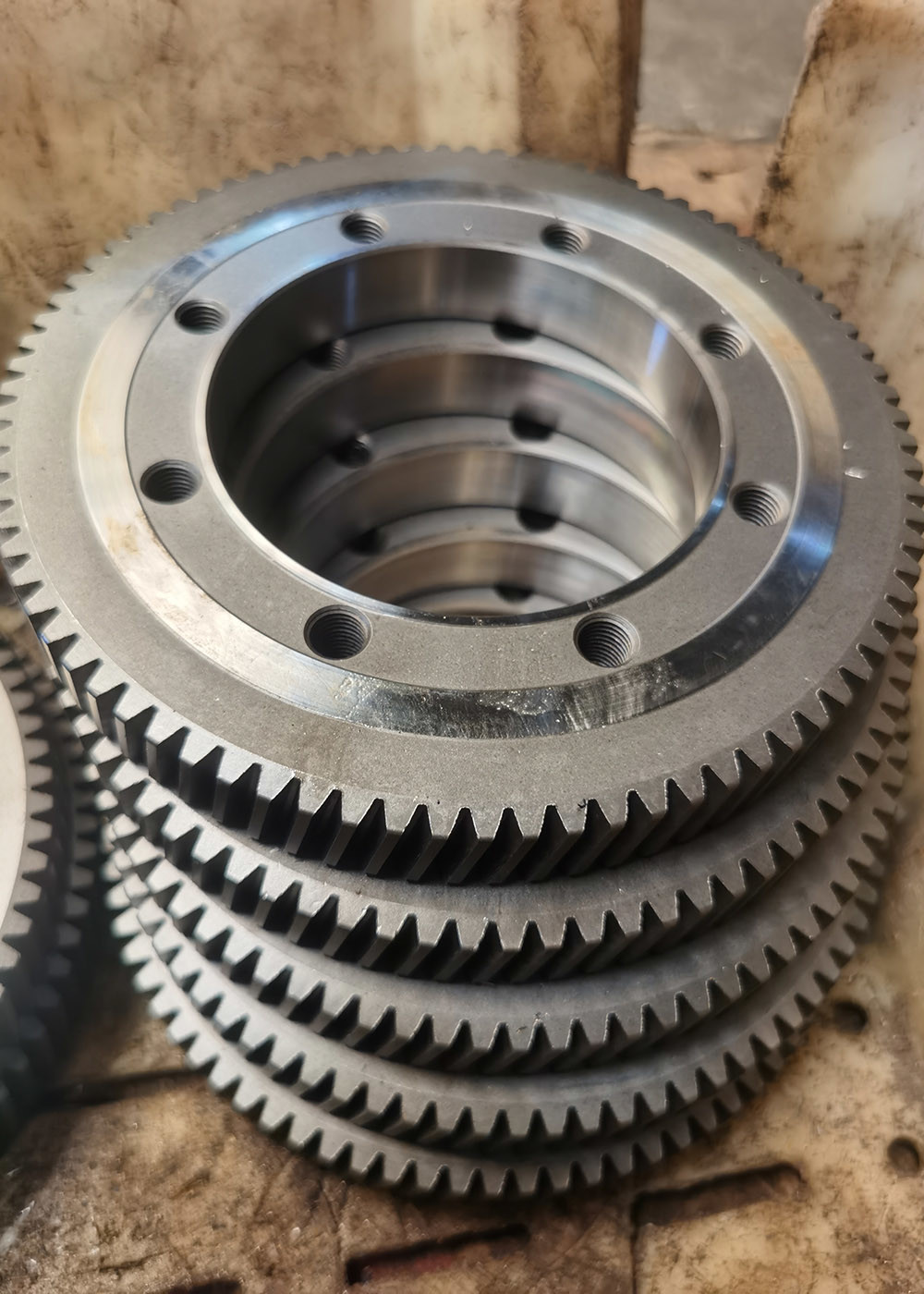

1) Περιγραφή των ελικοειδών γρανάζων
Τα ελικοειδή γρανάζια είναι όργανα μετάδοσης ισχύος που χρησιμοποιούνται κυρίως για τη μείωση της ταχύτητας και την αύξηση της ροπής
Βασικά μπορούν να χωριστούν σε δύο μορφές, αυτές που μεταδίδουν ενέργεια
μεταξύ παράλληλων μερών και εκείνων που μεταφέρουν ισχύ μεταξύ μη παράλληλων στοιχείων, που συνήθως εισάγονται
Ενώ ένα ελικοειδές γρανάζιο στην προβολή του τμήματος έχει το ίδιο σχήμα δοντιού με το σπαθί γρανάζιο,
Η γωνία αυτή εισάγεται ως γωνία έλικας.
| Προϊόντα | Ελικοειδείς γρανάζες |
| Προσαρμοσμένα | √ |
| Υλικό | 20CrMnTi |
| Κατασκευή | Τεχνήματα |
| Στρίψιμο δοντιών | √ |
| Μονάδα (M) | 2 |
| Αριθμός δοντιών (Z) | 14 |
| Γωνία πίεσης (α) | 20° |
| Γωνία έλικας (β) | 20° |
| Αξία ακρίβειας | ISO 7 βαθμός/ AGMA 11 βαθμός |
| Θερμική επεξεργασία | Καρβουρίσματος |
| Σκληρότητα επιφάνειας | 58-62 HRC |
| Σύγκριση των ειδών χάλυβα | |||||
| Κίνα/Βρετανία | ISO | ΓΟΣΤ | ΑΣΤΜ | ΔΕΣ | ΔΙΝ |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ΧΜ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
