| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | SPG22082701 |
| Ποσότητα παραγγελίας min: | 5 κομμάτια |
| Τιμή: | $10/Piece |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 50 Dryas |
| Όροι πληρωμής: | L/C, D/P, T/T, Western Union |
| Δυνατότητα προσφοράς: | 1500 κομμάτια/μήνας |
| Υλικό: | 40Cr | Μονάδα: | 2 |
|---|---|---|---|
| Συστήματα κατασκευής: | Διεύρυνση με φρέζα δοντιών εργαλείων | Διάμετρο: | 25 |
| Τύπος προφίλ: | Εργαλείο κεντρισμάτων | Κατηγορία ποιότητας: | Αξία ISO 6-7 |
| Επισημαίνω: | 40Cr εργαλείο κεντρισμάτων γραναζιών μετάδοσης,40Cr σφυρηλατημένα εργαλεία μετάδοσης χάλυβα κραμάτων,2 εργαλείο κεντρισμάτων γραναζιών ενότητας |
||

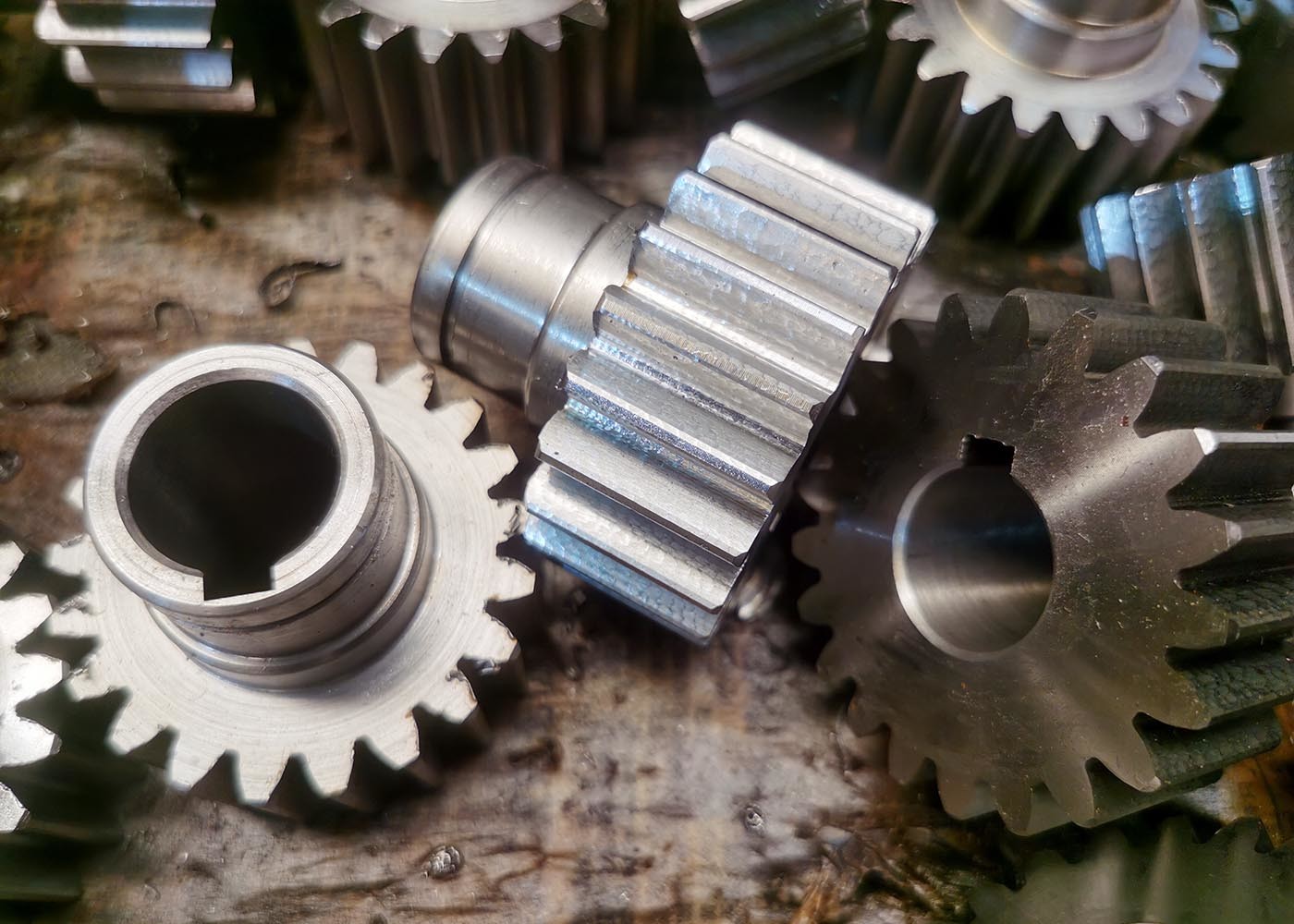

1) Περιγραφή του τροχοφόρου εξοπλισμού
Τα ευθεία γρανάζια είναι τύποι κυλινδρικών γρανάζων, με παράλληλα και κοινόπλανα άξονα.
Οι άξονες είναι οι πιο απλές και συνηθισμένες μορφές τροχιάς.
Εύκολο στην κατασκευή και κατάλληλο για ένα ευρύ φάσμα εφαρμογών.
Τα δόντια ενός ευθεία κινήματος έχουν ένα ακούσιο προφίλ και κινούνται ένα στη φορά.
Το σχήμα που περιέχει σημαίνει ότι τα γρανάζια με ευθεία δόντια παράγουν μόνο ακτινικές δυνάμεις (όχι αξονικές δυνάμεις),
Αλλά η μέθοδος των δοντιών προκαλεί μεγάλη ένταση στα δόντια του κιβωτίου και μεγάλη παραγωγή θορύβου.
Εξαιτίας αυτού, τα ευθεία γρανάζια χρησιμοποιούνται γενικά για εφαρμογές χαμηλής ταχύτητας.
Αν και μπορούν να χρησιμοποιηθούν σε σχεδόν οποιαδήποτε ταχύτητα.
| Προϊόντα | Τεχνουργήματα τροχιάς |
| Προσαρμοσμένα | √ |
| Τύπος προφίλ εργαλείου | Κυλινδρικά γρανάζια |
| Κατασκευή | Τεχνήματα |
| Στρίψιμο δοντιών | √ |
| Μονάδα (M) | 2 |
| Αριθμός δοντιών (Z) | 14 |
| Γωνία πίεσης (α) | 20° |
| Γωνία έλικας (β) | 0 |
| Αξία ακρίβειας | Αξία ISO 6-7 |
| Θερμική επεξεργασία | Σκληροποίηση με επαγωγή |
| Σκληρότητα επιφάνειας | 40-45 HRC |
| Σύγκριση των ειδών χάλυβα | |||||
| Κίνα/Βρετανία | ISO | ΓΟΣΤ | ΑΣΤΜ | ΔΕΣ | ΔΙΝ |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ΧΜ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
