| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Αριθμό μοντέλου: | SB22112602 |
| Ποσότητα παραγγελίας min: | 2 σετ |
| Τιμή: | $300/ Piece |
| Συσκευασία λεπτομέρειες: | Κλουβί κοντραπλακέ |
| Χρόνος παράδοσης: | 62 ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | 500 σετ/μήνα |
| Τρόπος: | 7 | Κατεύθυνση: | Δεξής |
|---|---|---|---|
| Γωνία έλικας: | 35° | Σκληρότητα: | 58-62 HRC |
| Θερμική επεξεργασία: | Ανθρακοποίηση | Κατηγορία ποιότητας: | Στίχος 6 ISO AGMA Στίχος 11 |
| Αντίδραση: | 0.18~0.22 | ||
| Επισημαίνω: | Γρανάζια κιβωτίου ταχυτήτων ακριβείας ενανθράκωση,62 γρανάζια κιβωτίου ταχυτήτων HRC,άξονας γραναζιών με σπειροειδή λείανση |
||

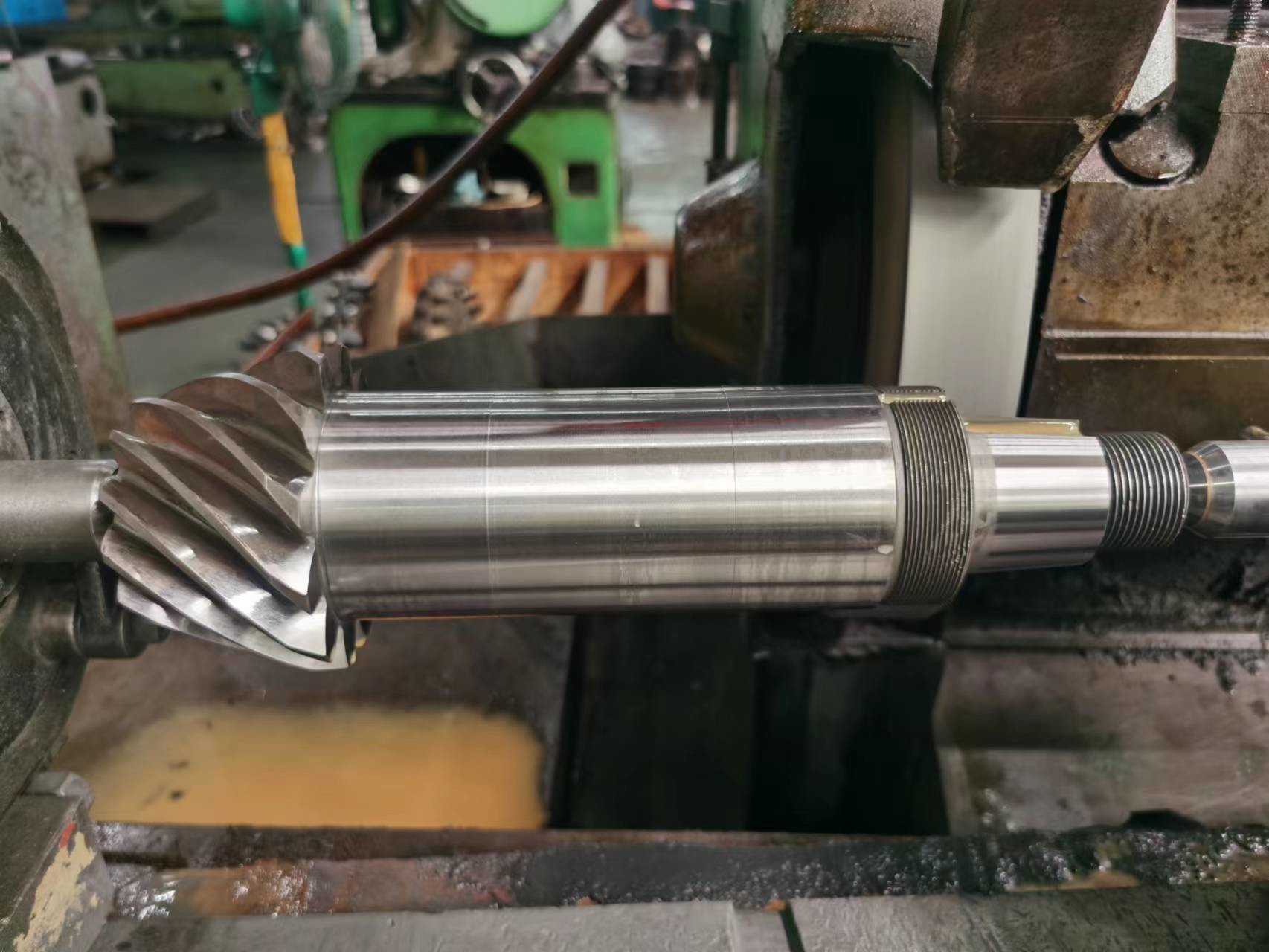

Τεχνουργήματα μεταφοράς ακριβείας Τεχνουργήματα τριβής Σπειροειδής βέβλος Άξονας γρανάζων
1) Περιγραφή σπειροειδούς κωνικής μηχανής
Οι σπειροειδείς στρογγυλοί τροχούς χρησιμοποιούνται σε περιπτώσεις όπου ο άξονας περιστροφής ενός άξονα πρέπει να αλλάξει κατεύθυνση.
Ένα παράδειγμα αυτού είναι ένα διαφορικό αυτοκινήτου όπου ο περιστρεφόμενος άξονας προβολέα περιστρέφεται κατά 90 ° για να οδηγήσει τους τροχούς.
2) Τύποι γρανάζων βέβλου
Καθαρό εξοπλισμό βελονισμού
Τεχνουργήματα σπειροειδούς κοπής
Υποειδές εξοπλισμό βέβλου
3) Χαρακτηριστικά των σπειροειδών κλίσεων
Το σύνολο σπειροειδών κωνικών ταχυτήτων πρέπει να αντικαθίσταται σε ζεύγη.
Αντικαταστάθηκαν μαζί.
| Προϊόντα | Σπειροειδής βέλος μετατροπέας |
| Προσαρμοσμένα | √ |
| Υλικό | SAE 4320/ 20CrNi2MoA |
| Κατασκευή οδοντοστοιχείων | Τεχνουργία εργαλείων αλέσεως και τριβή δοντιών εργαλείων |
| Στρίψιμο δοντιών | √ |
| Μονάδα (M) | 7 |
| Αριθμός δοντιών (Z) | 12 |
| Γωνία πίεσης (α) | 20° |
| Γωνία έλικας (β) | 35° |
| Αξία ακρίβειας δοντιών | ISO 6 βαθμός/ AGMA 11 βαθμός |
| Θερμική επεξεργασία | Καρβουρίσματος |
| Σκληρότητα επιφάνειας | 58-62 HRC |
| Σύγκριση των ειδών χάλυβα | |||||
| Κίνα/Βρετανία | ISO | ΓΟΣΤ | ΑΣΤΜ | ΔΕΣ | ΔΙΝ |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ΧΜ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
