Δύο ελικοειδή κιβώτια μετάδοσης
  • Δύο ελικοειδή κιβώτια μετάδοσης
  • Δύο ελικοειδή κιβώτια μετάδοσης

Δύο ελικοειδή κιβώτια μετάδοσης

Τόπος καταγωγής Κίνα
Μάρκα YIZGEAR
Αριθμό μοντέλου DB23032601
Λεπτομέρειες προϊόντος
Τύπος προφίλ:
Διπλά ελικοειδή εργαλεία
Πλάτος εργαλείων:
70mm
Παρασκευαστική διαδικασία:
Κούφη εργαλείων
Πίσσα διαμέτρων:
1.5
Ποιοτικός βαθμός:
ISO 8-9
Εσωτερική τρύπα:
100mm
Επισημαίνω:

Διπλό ελικοειδές εργαλείο μετάδοσης

,

ISO 8 διπλό ελικοειδές εργαλείο

,

Διπλό ελικοειδές εργαλείο 70mm

Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1 κομμάτι
Τιμή
$700/ Piece
Συσκευασία λεπτομέρειες
Κλουβί κοντραπλακέ
Χρόνος παράδοσης
75 ημέρες
Όροι πληρωμής
L/C, D/P, T/T, Western Union
Δυνατότητα προσφοράς
100 κομμάτια/μήνας
Περιγραφή προϊόντος

Υπηρεσίες μεταφοράς τροχιάς-πίνιον διπλής έλικας τροχιάς

Διαμετρική πεδιάδα 1.5

Μοντέλο: 16.933

Γωνία πίεσης: 20°

Γωνία έλικας: 15°

Υλικό: 40CrNiMoA (SAE 4340)

Μέθοδος κατασκευής: Τεχνουργία τροχιάς

1) Χαρακτηριστικά των διπλών ελικοειδών εργαλείων

ένα διπλό ελικοειδές κιβώτιο μπορεί να παρέχει μεγαλύτερη απόδοση.

β) Η προκύπτουσα δύναμη ώθησης που αναπτύσσεται σε διπλό ελικοειδή σύστημα είναι μηδενική.

γ) Δύο ελικοειδείς μηχανές μπορούν να μεταδίδουν μεγαλύτερη ισχύ.

δ) Η υψηλή γωνία έλικας μπορεί να χρησιμοποιηθεί με πλεονέκτημα σε διπλό ελικοειδές εργαλείο

Προϊόντα Διπλό ελικοειδές κιβώτιο
Προσαρμοσμένα √
Τύπος προφίλ εργαλείου Κύλινδροι εργαλεία
Κατασκευή Τεχνήματα
Στρίψιμο δοντιών √
Μονάδα (M) Προσαρμοσμένα
Αριθμός δοντιών (Z) 35
Γωνία πίεσης (α) 20°
Γωνία μολύβδου 22°
Αξία ακρίβειας δοντιών Τάξη ISO 8-9
Θερμική επεξεργασία Σβήσιμο και θέρμανση
Σκληρότητα επιφάνειας 260-300HB



Σύγκριση των ειδών χάλυβα
Κίνα/Βρετανία ISO ΓΟΣΤ ΑΣΤΜ ΔΕΣ ΔΙΝ
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ΧΜ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XGT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

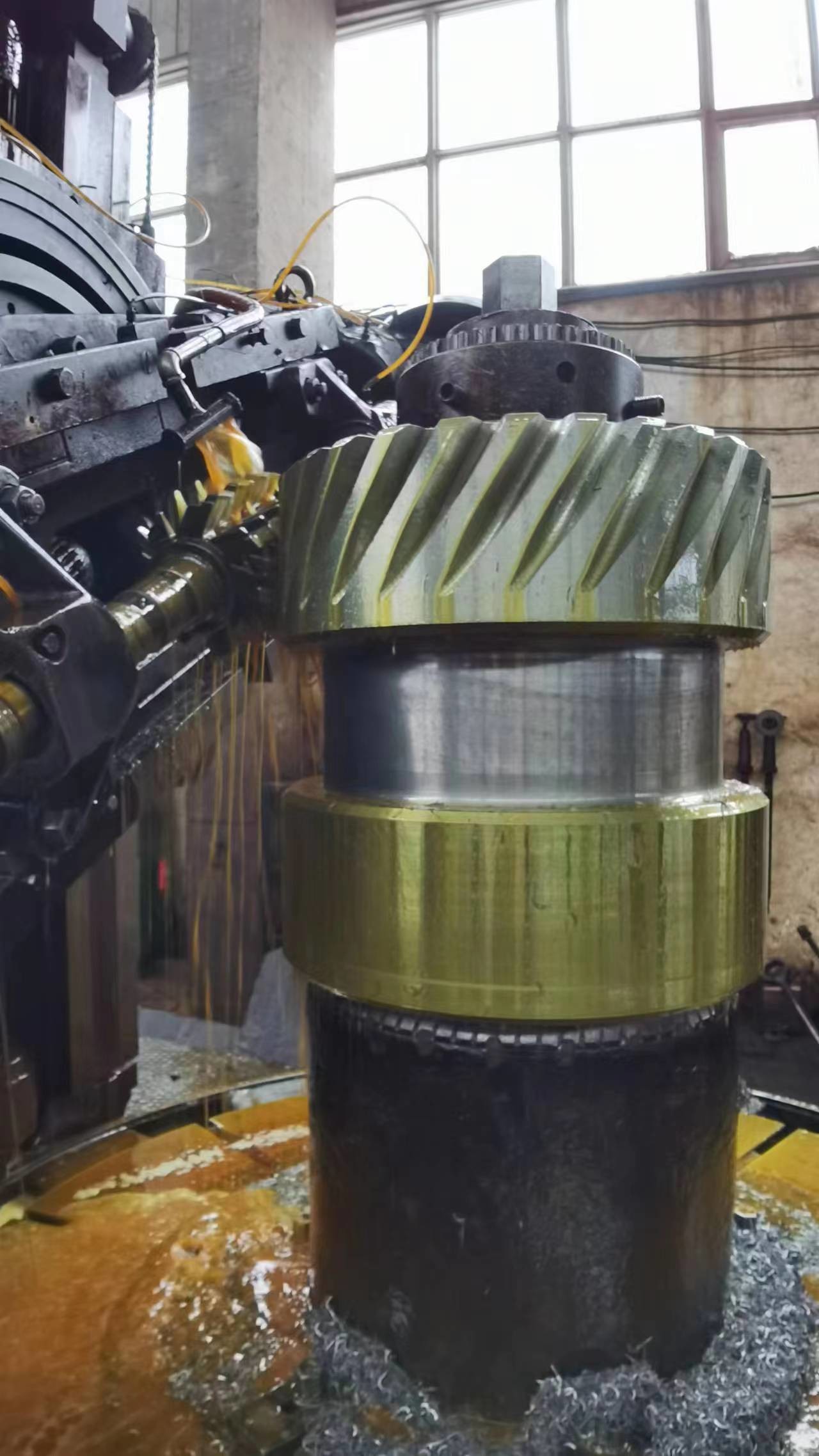

Εξοπλισμός παραγωγής

Δύο ελικοειδή κιβώτια μετάδοσης 0Δύο ελικοειδή κιβώτια μετάδοσης 1Δύο ελικοειδή κιβώτια μετάδοσης 2

Δύο ελικοειδή κιβώτια μετάδοσης 3Δύο ελικοειδή κιβώτια μετάδοσης 4Δύο ελικοειδή κιβώτια μετάδοσης 5

Διαδικασία παραγωγής

Δύο ελικοειδή κιβώτια μετάδοσης 6Δύο ελικοειδή κιβώτια μετάδοσης 7Δύο ελικοειδή κιβώτια μετάδοσης 8

Τρίψιμο Τρίψιμο

Δύο ελικοειδή κιβώτια μετάδοσης 9Δύο ελικοειδή κιβώτια μετάδοσης 10Δύο ελικοειδή κιβώτια μετάδοσης 11

Επιθεώρηση άλεσης θερμικής επεξεργασίας
Δύο ελικοειδή κιβώτια μετάδοσης 12
