| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Ποσότητα παραγγελίας min: | 20 σετ |
| Τιμή: | 300＄ |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 60 ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ |
| Δυνατότητα προσφοράς: | 500 σύνολα/μήνας |
| Αρίθμηση αυλακώνω εισαγωγής: | 10 | Τύπος κατασκευής: | Λείανση εργαλείων |
|---|---|---|---|
| Πλάτος εργαλείων: | 22 χιλιοστά | Αριθμός δοντιών: | 32 |
| Πλάτος δοντιών: | 90 | Υλικό: | Χάλυβας |
| Επισημαίνω: | Τεχνουργήματα στροφής βαρέων φορτίων,Καρβουρίσματος θερμικής επεξεργασίας,Τεχνουργήματα τροχιάς βαθμού ISO 6-7 |
||

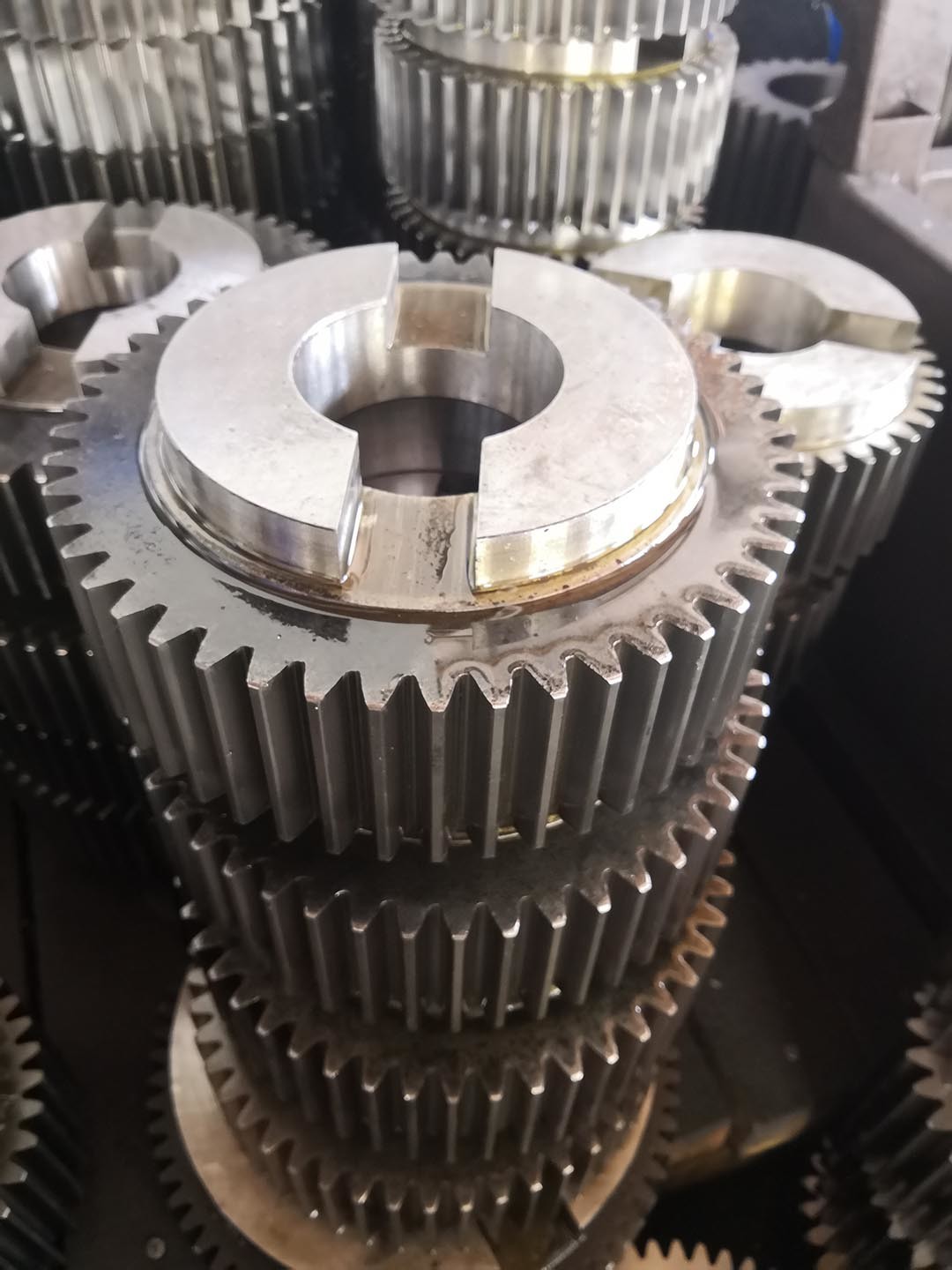

1) Περιγραφή του τροχοφόρου εξοπλισμού
Τα ευθεία γρανάζια είναι ο πιο ευρέως χρησιμοποιούμενος τύπος γρανάζων στις βιομηχανικές μεταδόσεις,
και είναι ιδιαίτερα κατάλληλες για εφαρμογές με μέτρια ταχύτητα, χαμηλές απαιτήσεις θορύβου,
και δεν απαιτείται αυστηρός έλεγχος θορύβου.
2) Χαρακτηριστικό του τροχοφόρου
Α)Θα υπάρξει σημαντική αναταραχή και θόρυβος κατά τη διάρκεια της σύνδεσης.
Β) Η χωρητικότητα είναι σχετικά μικρή.
γ) Το εφαρμοστέο εύρος της ταχύτητας περιστροφής και της ισχύος είναι σχετικά στενό.
3) Πλεονέκτημα του τροχοφόρου
Α)Υψηλή αξιοπιστία σε συνθήκες χαμηλών ταχυτήτων και βαρέος φορτίου
β) Συμπίεση μεγέθους, με μικρή καταληκτική θέση
γ) Υψηλός βαθμός τυποποίησης και καλή εναλλακτικότητα
δ) Κατάλληλο για συστήματα μεταφοράς διαφόρων μεγεθών
| Προϊόντα | Τεχνουργήματα τροχιάς |
| Προσαρμοσμένα | √ |
| Τύπος προφίλ εργαλείου | Κυλινδρικά γρανάζια |
| Κατασκευή | Τεχνήματα |
| Στρίψιμο δοντιών | √ |
| Μονάδα (M) | 1.5 |
| Αριθμός δοντιών (Z) | 32 |
| Γωνία πίεσης (α) | 20° |
| Γωνία έλικας (β) | 0 |
| Αξία ακρίβειας | Αξία ISO 6-7 |
| Θερμική επεξεργασία | Καρβουρίσματος |
| Σκληρότητα επιφάνειας | 58-62 HRC |
| Σύγκριση των ειδών χάλυβα | |||||
| Κίνα/Βρετανία | ISO | ΓΟΣΤ | ΑΣΤΜ | ΔΕΣ | ΔΙΝ |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ΧΜ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
