| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Ποσότητα παραγγελίας min: | 200 σετ |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 60 ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ |
| Δυνατότητα προσφοράς: | 500 σύνολα/μήνας |
| Τύπος εργαλείων: | Γκλίσον | Ποιότητα των δοντιών των εργαλείων: | Αξία ISO 6-7 |
|---|---|---|---|
| Τρόπος: | 16 | Δόντια εργαλείων: | 14 |
| Θερμική επεξεργασία: | Ανθρακοποίηση | Μέθοδος κατασκευής: | Άλεση εργαλείων |

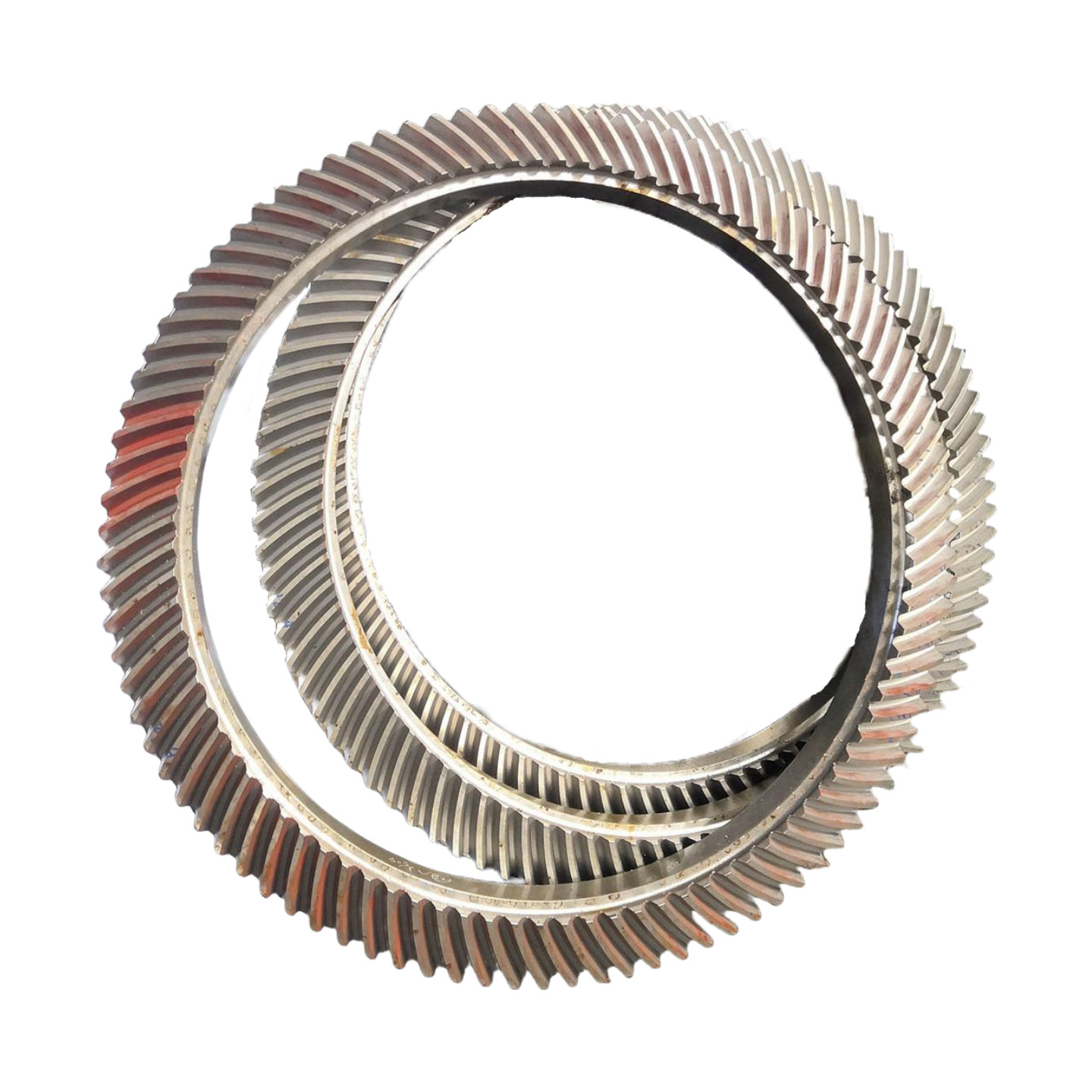

1) Περιγραφές σπειροειδών μηχανημάτων
Το σπειροειδές κωνοειδές κιβώτιο επιτυγχάνει τη μετάδοση ισχύος με την αμοιβαία σύνδεση των σπειροειδών προφίλ δοντιών.
Μετατρέπει την περιστροφική κίνηση ενός άξονα στην περιστροφική κίνηση ενός άλλου αγκυροβόλου άξονα.
2) Χαρακτηριστικά των σπειροειδών μηχανημάτων
Α)Μέθοδος εμπλοκής: υιοθετεί μια προοδευτική εμπλοκή.
Οι μεταβάσεις από το ένα άκρο στο άλλο.
β) Χαρακτηριστικά κίνησης: Κατά τη διάρκεια της διαδικασίας δέσμευσης, εμπλέκεται μεγάλος αριθμός ζευγαριών δοντιών και ο βαθμός επικαλύψεως είναι υψηλός.
3) Τα πλεονεκτήματα των σπειροειδών μηχανημάτων
Α) Η προοδευτική διασύνδεση μειώνει τις συγκρούσεις και τις δονήσεις και μειώνει σημαντικά τον θόρυβο λειτουργίας.
Β) Το υψηλό βαθμό αλληλεπικάλυψης ενισχύει την αντοχή των εργαλείων, επιτρέποντάς τους να μεταδίδουνμεγαλύτερη ροπή
και αποτελεσματική βελτίωση της αποδοτικότητας της μεταφοράς.
| Προϊόντα | Σπειροειδείς γρανάζες |
| Προσαρμοσμένα | √ |
| Τύπος προφίλ εργαλείου | Γκλίσον |
| Κατασκευή | Τεχνουργία εργαλείων αλέσεως και τριβή δοντιών εργαλείων |
| Στρίψιμο δοντιών | √ |
| Μονάδα (M) | 16 |
| Αριθμός δοντιών (Z) | 32. |
| Γωνία πίεσης (α) | 20° |
| Γωνία μολύβδου | 15° |
| Αξία ακρίβειας | Αξία ISO 6 |
| Θερμική επεξεργασία | Καρβουρίσματος |
| Σκληρότητα επιφάνειας | 58-62HRC |
| Σύγκριση των ειδών χάλυβα | |||||
| Κίνα/Βρετανία | ISO | ΓΟΣΤ | ΑΣΤΜ | ΔΕΣ | ΔΙΝ |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ΧΜ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
