| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | YIZGEAR |
| Ποσότητα παραγγελίας min: | 200 σετ |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 60 ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ |
| Δυνατότητα προσφοράς: | 500 σύνολα/μήνας |
| Τύπος εργαλείων: | Εργαλείο κεντρισμάτων | Τύπος αυλακώνω: | Κατευθείαν πλάγια σφαιρίνη |
|---|---|---|---|
| Τύπος προφίλ: | Εξωτερικό δακτυλικό εξοπλισμό | Ασφάλεια: | 220-260 HB |
| Γρανάζι: | Στρίψιμο δοντιών | Αριθμός δοντιών: | Τάγμα |
| Επισημαίνω: | Κύλινδρικές γρανάζες μετάδοσης,Τεχνουργήματα μετάδοσης ισχύος ISO 6-7,Τεχνουργήματα μεταφοράς ομαλής μετάδοσης κίνησης |
||

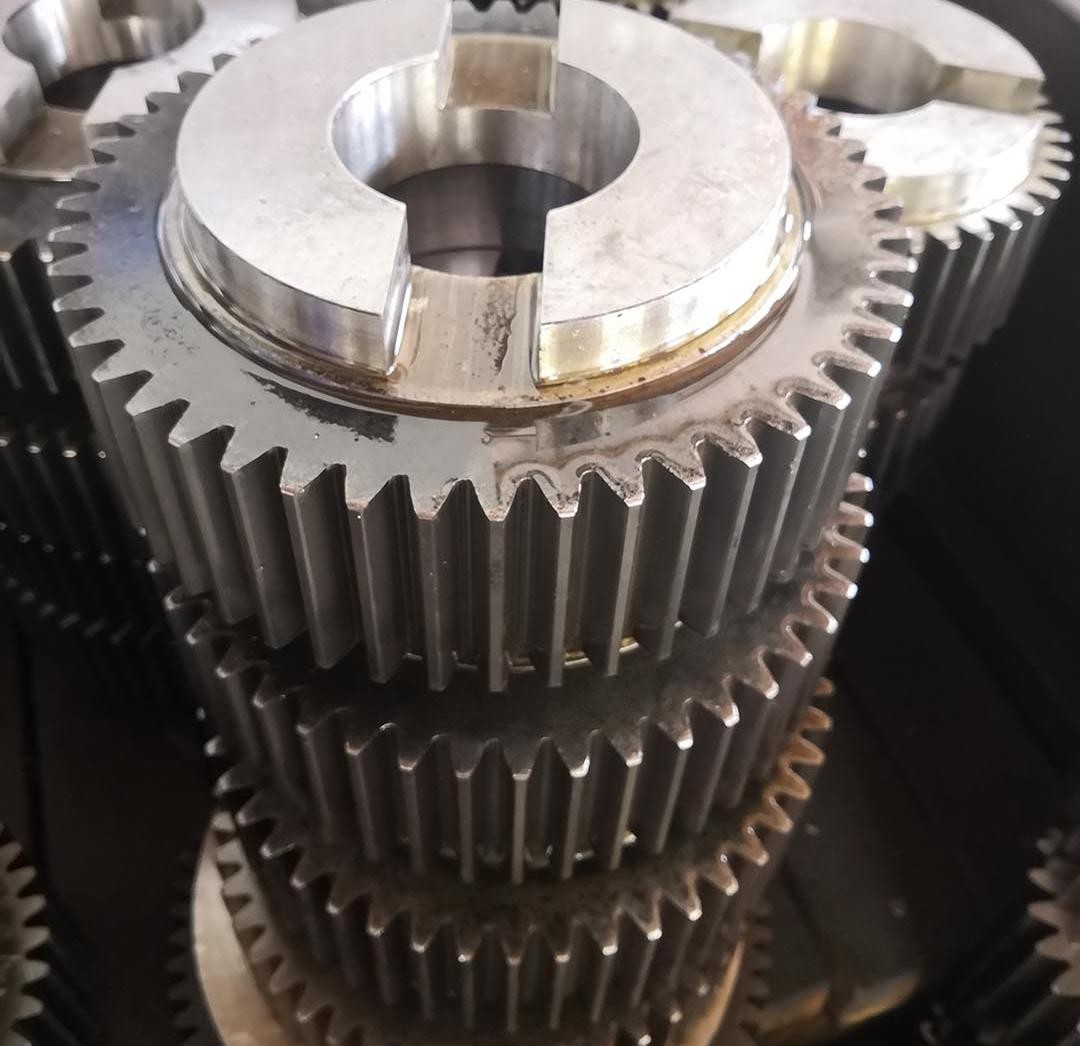

1) Περιγραφή του Οδοντωτού Τροχού
Ένας οδοντωτός τροχός είναι ένας κυλινδρικός τροχός του οποίου η γραμμή δοντιού είναι παράλληλη με τον άξονα του τροχού.
Μεταδίδει ισχύ και κίνηση μέσω της εμπλοκής των δοντιών και είναι ο πιο βασικός τύπος γραναζιού.
2) Χαρακτηριστικό του Οδοντωτού Τροχού
α) Η κατεύθυνση των δοντιών είναι παράλληλη με τον άξονα και η διαδικασία εμπλοκής είναι απλή και άμεση.
β) Κατά τη διάρκεια της μετάδοσης, οι δύο άξονες γραναζιών πρέπει να είναι αυστηρά παράλληλοι.
γ) Ο στιγμιαίος λόγος μετάδοσης είναι σταθερός και η μεταφορά κίνησης είναι ομαλή.
3) Πλεονέκτημα του Οδοντωτού Τροχού
α) Η διαδικασία σχεδιασμού και κατασκευής είναι ώριμη, με χαμηλό κόστος.
β) Η απόδοση μετάδοσης είναι υψηλή, φτάνοντας γενικά πάνω από 98%.
γ) Είναι εύκολο στην εγκατάσταση και τη συντήρηση και έχει σχετικά χαμηλές απαιτήσεις για την ακρίβεια συναρμολόγησης.
| Προϊόντα | Οδοντωτός Τροχός |
| Κατασκευασμένο κατά παραγγελία | √ |
| Τύπος Προφίλ Γρανάζιων | Κυλινδρικά Γρανάζια |
| Κατασκευή | Χάραξη Γρανάζιων |
| Λείανση Δοντιών | √ |
| Module (M) | 1.5 |
| Αριθμός Δοντιών (Z) | Κατά παραγγελία |
| Γωνία Πίεσης (α) | 20° |
| Γωνία Έλικας (β) | 0 |
| Βαθμός Ακρίβειας | ISO 6-7 Grade |
| Θερμική Επεξεργασία | Ενανθράκωση |
| Σκληρότητα Επιφάνειας | 58-62 HRC |
| ΣΥΓΚΡΙΣΗ ΒΑΘΜΩΝ ΚΩΔΙΚΩΝ ΧΑΛΥΒΑ | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
