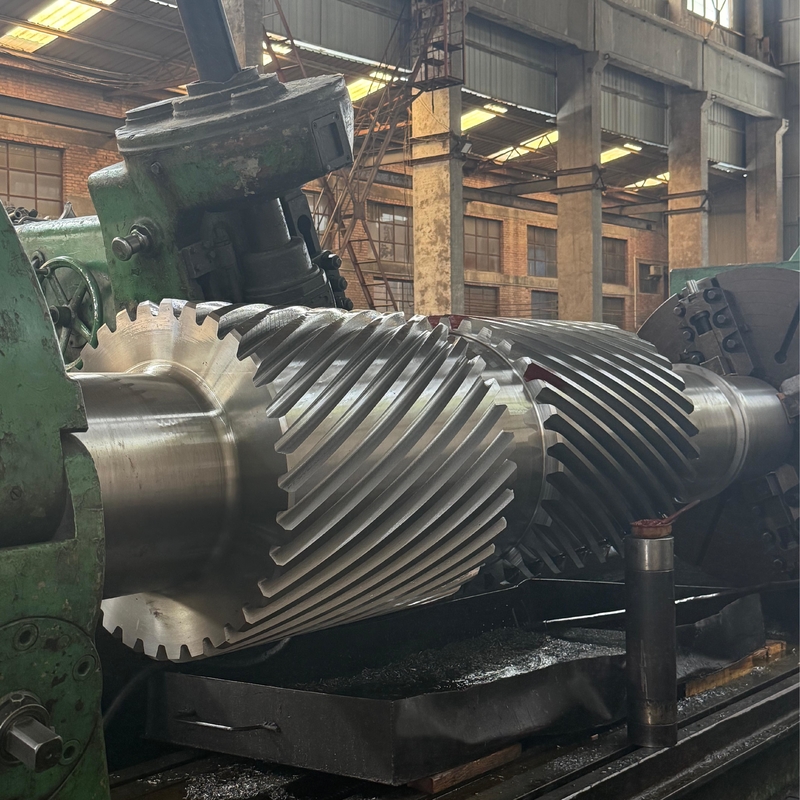

Ατσάλινα διπλό ελικοειδή γρανάζια ISO 8-9 για μεταφορά υψηλής ισχύος

Τόπος καταγωγής	Κίνα
Μάρκα	YIZGEAR

Λεπτομέρειες προϊόντος

Ποιοτικός βαθμός:

ISO 8-9

Υλικό:

Χάλυβας

Κατασκευή:

Διεύρυνση με φρέζα εργαλείων

Μέγεθος:

Διάφορα μεγέθη διαθέσιμα

Ακριβότητα δοντιών:

ISO 8-9

Αριθμός Δοντιών:

Εξαρτάται από το μέγεθος.

Τύπος προφίλ:

διπλό ελικοειδές γρανάζι

Επισημαίνω:

Χάλυβα διπλής έλξης ζυγαριές ISO 8-9

Ελικοειδείς γρανάζες μεταφοράς υψηλής ισχύος

Δύο ελικοειδή γρανάζια με εγγύηση

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σετ

Συσκευασία λεπτομέρειες

Κουτί από αντιστοιχισμένο ξύλο

Χρόνος παράδοσης

30 ημέρες

Όροι πληρωμής

Εγγρ. Πίστωση, T/T

Δυνατότητα προσφοράς

500 σύνολα/μήνας

Περιγραφή προϊόντος

Μηχανική Κατεργασία Εξαρτημάτων Ακριβείας Μετάδοσης Υψηλής Ισχύος με Διπλά Ελικοειδή Γρανάζια

Προδιαγραφές Προϊόντος

Χαρακτηριστικό	Τιμή
Βαθμός Ποιότητας	ISO 8-9
Υλικό	Χάλυβας
Κατασκευή	Διαμόρφωση Γρανάζι
Μέγεθος	Διάφορα μεγέθη διαθέσιμα
Ακρίβεια Δοντιού	ISO 8-9
Αριθμός Δοντιών	Εξαρτάται από το μέγεθος
Τύπος Προφίλ	Διπλό Ελικοειδές Γρανάζι

Περιγραφή Προϊόντος

Περιγραφή του Διπλού Ελικοειδούς Γρανάζι: Από την άποψη της σχέσης μεταξύ της απόδοσης μεταφοράς ισχύος και του δομικού μεγέθους, το διπλό ελικοειδές γρανάζι είναι μια μορφή γραναζιού που μπορεί να μεταδώσει περισσότερη ισχύ σε μια μονάδα όγκου και η πυκνότητα ισχύος βελτιώνεται με τη βελτιστοποίηση της διάταξης των δοντιών και της κατανομής της δύναμης.

Χαρακτηριστικό του Διπλού Ελικοειδούς Γρανάζι:

Η ισχύς μετάδοσης είναι μεγαλύτερη στο ίδιο μέγεθος
Η συμμετρική κατανομή των δοντιών κάνει την καταπόνηση επαφής πιο ομοιόμορφη με υψηλό ρυθμό χρήσης υλικού
Η συμπαγής δομή επιτρέπει τη μετάδοση υψηλής ισχύος σε περιορισμένο χώρο
Ισχυρή αντίσταση υπερφόρτωσης με το φορτίο να μοιράζεται από πολλαπλά σύνολα δοντιών τροχών

Αρχή Λειτουργίας: Όταν υποβάλλεται σε είσοδο υψηλής ισχύος, τα συμμετρικά δόντια εμπλέκονται με πολλαπλές επιφάνειες δοντιών ταυτόχρονα, κατανέμοντας τη ροπή σε περισσότερα σημεία επαφής. Αυτό μειώνει το φορτίο ανά μονάδα επιφάνειας δοντιού, επιτρέποντας την αποτελεσματική μετάδοση υψηλής ισχύος σε μικρότερες δομές, ενώ παράλληλα αποτρέπει την υπερβολική φθορά ή θραύση.

Εφαρμογές: Εξοπλισμός που απαιτεί μετάδοση εξαιρετικά υψηλής ισχύος σε συμπαγείς χώρους, συμπεριλαμβανομένων των κιβωτίων μείωσης του συστήματος πρόωσης πλοίων και των ενισχυτών ταχύτητας για μεγάλες ανεμογεννήτριες.

Τεχνικές Προδιαγραφές

Χαρακτηριστικό	Προδιαγραφή
Κατασκευασμένο κατά παραγγελία	✓
Τύπος Προφίλ Γρανάζι	Κυλινδρικό Γρανάζι
Κατασκευή	Φρεζάρισμα Γρανάζι
Λείανση Δοντιών	✓
DP	Προσαρμοσμένο
Αριθμός Δοντιών (Z)	Προσαρμοσμένο
Γωνία Πίεσης (α)	Προσαρμοσμένο
Γωνία Οδηγού	Προσαρμοσμένο
Βαθμός Ακρίβειας Δοντιών	Βαθμός ISO 9
Θερμική Επεξεργασία	Σβέση & Επαναφορά
Σκληρότητα Επιφάνειας	260-300HB

Σύγκριση Βαθμών Κωδικών Χάλυβα

CHINA/GB	ISO	ГΟСТ	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	CK45	40X	1045	S45C	CK45
40Cr	41Cr4	40X	5140	SCr440	41Cr4
20CrMo	25CrMo4	20ХМ	4118	SCM22	25CrMo4
42CrMo		42CrMo4		38XM
4140		SCM440
42CrMo4	20CrMnTi	18XГT	SMK22	20Cr2Ni4	20X2H4A
20CrNiMo		20CrNiMo2	20XHM	8720	SNCM220
21NiCrMo2	40CrNiMoA	40XH2MA/40XHMA	4340	SNCM439
