| Τόπος καταγωγής: | ΚΙΝΑ |
|---|---|
| Μάρκα: | YIZGEAR |
| Ποσότητα παραγγελίας min: | 200 σετ |
| Συσκευασία λεπτομέρειες: | Κουτί από αντιστοιχισμένο ξύλο |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ |
| Δυνατότητα προσφοράς: | 500 σύνολα/μήνας |
| Εφαρμογή: | Σύστημα μεταφοράς | Προφίλ δοντιών: | Κέντρισμα |
|---|---|---|---|
| Μέγεθος: | Προσαρμοσμένο | Θερμική επεξεργασία: | Ανθρακοποίηση |
| Κατηγορία ποιότητας: | Βαθμός του ISO 6 | Κατεύθυνση: | Εθιμο |
| Επισημαίνω: | Άξονας γραναζιού μετάδοσης κίνησης αυτοκινήτων,Άξονας γραναζιού μετάδοσης ισχύος |
||

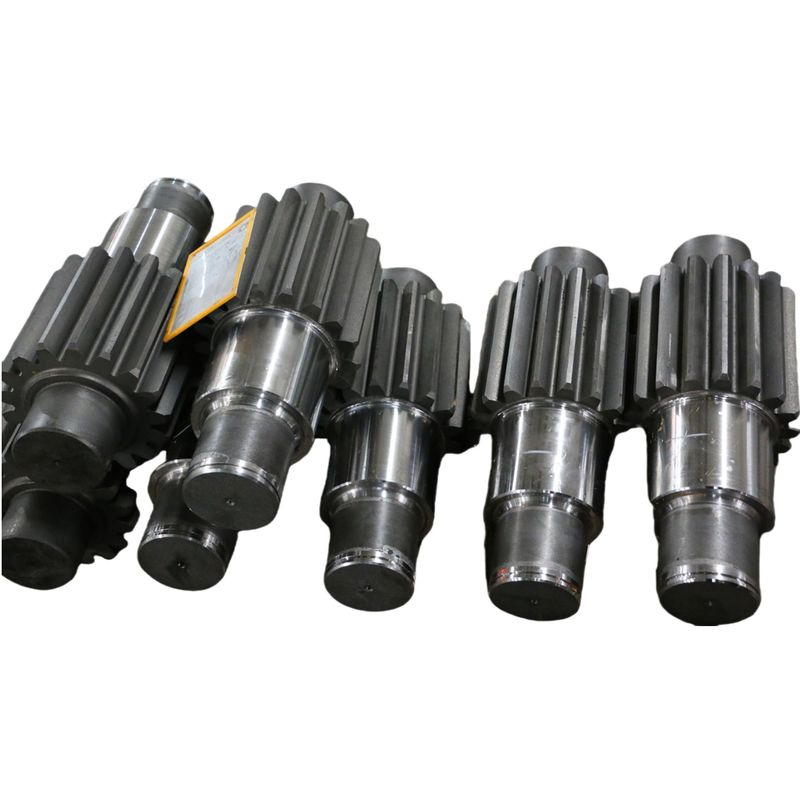

1) Περιγραφές του Άξονα Γρανάζι Μετάδοσης
Ο άξονας γραναζιού μετάδοσης είναι ένα είδος γραναζιού και άξονα μέσω της σύνδεσης με κλειδί, της εφαρμογής παρεμβολής και άλλων τρόπων για
να συνδυάσει τα μηχανικά εξαρτήματα μετάδοσης, είναι να επιτύχει τα βασικά εξαρτήματα της μετάδοσης ισχύος και της μετατροπής κίνησης.
2) Χαρακτηριστικά του Άξονας Γρανάζι Μετάδοσης
α) Συμπαγής δομή: η ενσωμάτωση γραναζιών και αξόνων μειώνει τον αριθμό των εξαρτημάτων και τον συνολικό χώρο που καταλαμβάνεται.
β) Υψηλή απόδοση μετάδοσης: μετάδοση σύμπλεξης γραναζιών, η απώλεια ενέργειας είναι μικρή, γενικά έως και πάνω από 98%.
γ) Σταθερή αναλογία μετάδοσης: μέσω του ακριβούς σχεδιασμού του αριθμού των δοντιών γραναζιού, μπορεί να επιτευχθεί μια σταθερή αναλογία μετάδοσης
για να διασφαλιστεί η ακρίβεια της κίνησης.
3) Αρχή Λειτουργίας του Άξονας Γρανάζι Μετάδοσης
Ο άξονας εισόδου ισχύος οδηγεί τα γρανάζια να περιστρέφονται και μέσω της σύμπλεξης μεταξύ των γραναζιών,
η ροπή μεταδίδεται στον άξονα εξόδου για να επιτευχθεί η μετατροπή διαφορετικών ταχυτήτων και ροπής,
για παράδειγμα, στη μετάδοση του αυτοκινήτου, διαφορετικοί συνδυασμοί γραναζιών μπορούν να επιτύχουν τη λειτουργία διαφορετικών αλλαγών ταχυτήτων.
4) Εφαρμογή του Άξονας Γρανάζι Μετάδοσης
Χρησιμοποιείται ευρέως σε αυτοκίνητα, εργαλειομηχανές, μηχανήματα μηχανικής, αεροδιαστημική και άλλους τομείς,
όπως η μετάδοση ισχύος μεταξύ κινητήρων αυτοκινήτων και κιβωτίων ταχυτήτων και η μετάδοση μεταβλητής ταχύτητας των κιβωτίων ατράκτου εργαλειομηχανών.
| Προϊόντα | Άξονας Γρανάζι Μετάδοσης |
| Κατασκευασμένο κατά παραγγελία | √ |
| Τύπος Προφίλ Γρανάζι | Gleason |
| Γρανάζι Δόντια Κατασκευή | Λείανση Γρανάζι |
| Λείανση Δοντιών Γρανάζι | √ |
| Μονάδα (M) | Κατά παραγγελία |
| Αριθμός Δοντιών (Z) | Κατά παραγγελία |
| Γωνία Πίεσης (α) | Κατά παραγγελία |
| Γωνία Οδηγού | Κατά παραγγελία |
| Βαθμός Ακρίβειας | ISO 6 Βαθμός |
| Θερμική Επεξεργασία | Ενανθράκωση |
| Σκληρότητα Επιφάνειας | 58-62HRC |
| ΣΥΓΚΡΙΣΗ ΒΑΘΜΩΝ ΚΩΔΙΚΩΝ ΧΑΛΥΒΑ | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
